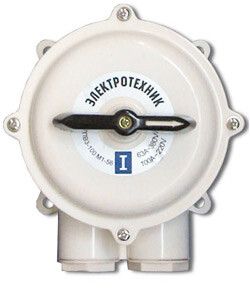

Выключатель пакетный ПВ3-100 в пл. корп. IP56 Электротехник ET002511

Выключатель пакетный ПВ3-100 М1 от Электротехник - это надёжный ручной коммутационный аппарат с номинальным током до 100 А и степенью защиты IP56, предназначен для управления электроприводами и распределения энергии в промышленных системах. Устройство подходит как для внутренней, так и для наружной установки благодаря защищённому корпусу.

Назначение и область применения

Выключатель пакетный ПВ3-100 М1 используется для ручного включения и отключения электрических цепей с частыми или редкими операциями. Он применяется в качестве:

• вводного выключателя для распределительных щитов;
• коммутационного аппарата для управления асинхронными двигателями;
• главного выключателя в системах автоматизации и управления;
• устройства для переключения режимов работы оборудования с нейтральным положением.

Подходит для промышленных объектов: станков, конвейеров, насосных станций, систем вентиляции, где требуется надёжное механическое управление питанием.

Технические характеристики

• Номинальный ток: 100 А - способен работать с нагрузками до этого значения без перегрева.
• Напряжение: до 380 В переменного тока (50/60 Гц) и до 220 В постоянного тока.
• Количество полюсов: 3 - позволяет коммутировать три фазы одновременно.
• Степень защиты: IP56 - защищён от пыли (не полностью, но достаточно для большинства условий) и от мощных струй воды - подходит для установки вне помещений.
• Рабочая температура: от -40 C до +40 C - работает в суровых климатических условиях, включая холодные регионы.
• Климатическое исполнение: У3 - рассчитан на умеренный климат с возможностью эксплуатации в неотапливаемых помещениях.
• Количество позиций переключения: 2 - включение / отключение, с нейтральным положением между ними.
• Тип рукоятки: поворотная - удобна для ручного управления, исключает случайное срабатывание.
• Способ монтажа: на монтажную плату - требует жесткой фиксации на металлической или прочной основной поверхности.
• Тип присоединения: винтовые зажимы - совместимы с медными проводами с наконечниками.
• Конструкция: устройство наружного монтажа - не требует встраивания в шкаф, но защищено целостным корпусом.
• Нормативный документ: ГОСТ Р 50030.5.1-2003 - соответствует требованиям к низковольтным коммутационным аппаратам.

Совместимость и монтаж

Выключатель ПВ3-100 М1 монтируется на монтажную плиту с помощью болтов или крепёжных отверстий в корпусе. Для правильной установки необходимо:

• обеспечить доступ к рукоятке для оператора;
• закрепить устройство на жёсткой основе, чтобы избежать вибраций;
• использовать наконечники на проводах - особенно важно при токе 100 А, чтобы предотвратить нагрев и плохой контакт;
• не допускать перекоса при затяжке винтов - это снижает срок службы контактов.

Не рекомендуется использовать в местах с постоянным воздействием прямого потока воды или погружением - IP56 не гарантирует герметичность при длительном контакте с жидкостью.

Безопасность и стандарты

Выключатель ПВ3-100 М1 оснащён дугогасительной камерой, которая гасит электрическую дугу при отключении под нагрузкой - это снижает риск возгорания и продлевает жизнь контактов. Корпус изготовлен из негорючего пластика, что соответствует требованиям безопасности при работе с высокими токами. Соответствие ГОСТ Р 50030.5.1-2003 подтверждает соответствие нормам для промышленного оборудования.

Преимущества

• Надёжная механическая конструкция - минимум движущихся деталей, мало отказов.
• Высокая износостойкость - рассчитан на многократные циклы включения/выключения.
• Защита IP56 - можно устанавливать на улице, в сырых или запылённых помещениях.
• Наличие нейтрального положения - позволяет безопасно отключить оборудование без риска самопроизвольного включения.
• Цельный корпус - не требует сборки, готов к использованию сразу после монтажа.

Ограничения применения

• Не предназначен для частого включения/отключения под максимальной нагрузкой - не заменяет контакторы или магнитные пускатели в системах с автономным управлением.
• Не следует применять в средах с агрессивными химическими веществами - пластиковый корпус может деформироваться.
• Запрещена установка в местах с температурой выше +40 C - превышение вызывает перегрев и выход из строя.
• Не подходит для автоматического управления - только ручное управление.

Примеры использования

• Главный выключатель на входе в щит управления станка с асинхронным двигателем.
• Ручной отключающий элемент на конвейере в пищевой промышленности - легко мыть, устойчив к влаге.
• Переключатель питания насосной группы на открытой площадке - выдерживает дождь и пыль.
• Использование в тепловых пунктах и системах отопления с ручным режимом контроля.

Практические советы

• При подключении используйте медные провода с наконечниками - особенно при токе 100 А, чтобы избежать перегрева и окисления.
• Проверьте плотность затяжки винтов через 1–2 месяца после монтажа - первоначальная усадка проводов может ослабить контакт.
• Не закрывайте рукоятку крышкой или кожухом - она должна быть всегда доступна для экстренного отключения.
• При установке на улице - предусмотрите дополнительную защиту от прямого солнечного света, чтобы избежать перегрева корпуса.
• ПВ3-100 М1 - это не автоматический выключатель. Его нельзя использовать для защиты от КЗ или перегрузки - нужна дополнительная защита (плавкие вставки, автоматы).
