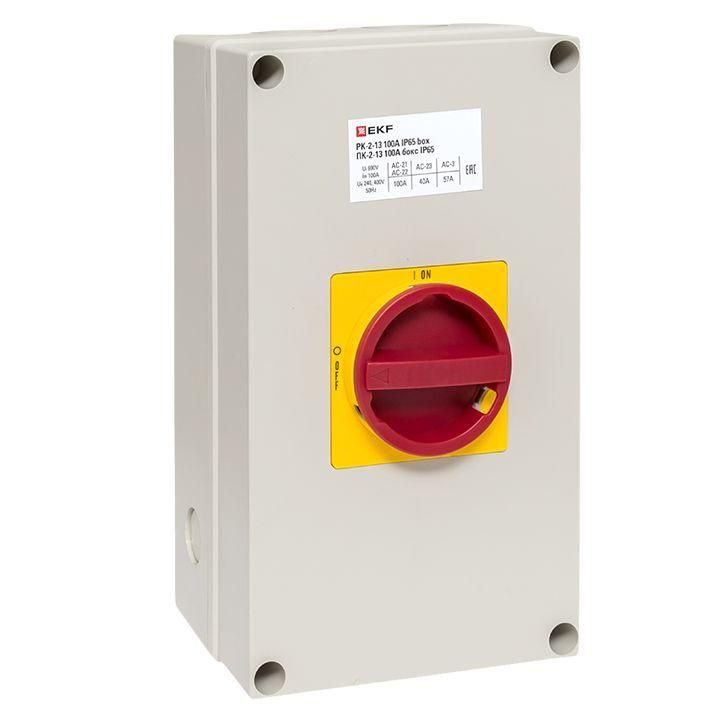

Переключатель кулачковый ПК-2-13 100А 3P "ВКЛ-ВЫКЛ" с блокировкой в боксе IP65 PROxima |pk-2k-13-100-a65| EKF

Переключатель кулачковый ПК-2-13 100А 3-полюсный с блокировкой в боксе IP65 от EKF предназначен для ручного коммутирования трёхфазных цепей переменного тока до 400 В. Его прочная конструкция и высокая степень защиты делают его надёжным решением для промышленных щитов, пультов управления и оборудования, где важна безопасность и долговечность.

Назначение и область применения

Переключатель кулачковый ПК-2-13 100А 3-полюсный с блокировкой в боксе IP65 используется как выключатель-разъединитель в системах распределения и управления электроэнергией. Применяется в щитовой аппаратуре, на сварочных станках, испытательных стендах, пультах управления и других объектах, где требуется физическое отключение цепи.

Из-за наличия нейтрального положения и двухпозиционной работы (ВКЛ/ОТКЛ) он подходит для операций, требующих точного контроля состояния цепи - например, при обслуживании оборудования или переводе нагрузки между источниками питания.

Технические характеристики

• Номинальный ток: 100 А - способен работать с мощными нагрузками, типичными для промышленных установок;
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях 380–400 В, 50 Гц;
• Количество полюсов: 3 - одновременно размыкает все три фазы, обеспечивает полное отключение;
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления, подходит для помещений с повышенной влажностью или запылённостью;
• Тип управления: поворотная короткая рукоятка - удобна для быстрого ручного переключения даже в ограниченном пространстве;
• Количество положений: 2 (ВКЛ / ОТКЛ) + нейтральное - позволяет точно контролировать состояние цепи, исключает случайное включение;
• Конструкция: встроенное устройство - монтируется прямо в шкаф или панель, не требует внешнего корпуса;
• Контакты: с повышенным содержанием серебра - снижают нагрев, увеличивают срок службы и устойчивость к окислению.

Совместимость и монтаж

Переключатель кулачковый ПК-2-13 100А 3-полюсный с блокировкой в боксе IP65 устанавливается в стандартные щитовые панели с отверстием подходящего размера. Для монтажа необходимы болтовые соединения на входных и выходных клеммах. Кабели должны соответствовать сечению, допустимому для 100 А (обычно 25–35 мм2 медного провода).

Устройство имеет встроенный механизм блокировки - предотвращает случайное включение при проведении работ. Перед монтажом проверьте соответствие габаритов отверстия в панели - размеры указаны в техдокументации EKF.

Безопасность и стандарты

Переключатель кулачковый ПК-2-13 100А 3-полюсный с блокировкой в боксе IP65 соответствует требованиям к механическим коммутационным аппаратам для промышленного использования. Конструкция обеспечивает безопасную работу в условиях, где возможны брызги воды, пыль или вибрация. Наличие блокировки и нейтрального положения снижает риск аварийного включения при техобслуживании.

Преимущества

• Высокая надёжность благодаря серебросодержащим контактам - меньше нагрева и износа;
• Защита IP65 - работает в сложных условиях: цехах, на открытых площадках, рядом с мойками;
• Механическая простота - нет электроники, что исключает отказы из-за помех или скачков напряжения;
• Блокировка рукоятки - обязательное условие безопасности при работе с энергоустановками;
• Долгий срок службы - при правильной эксплуатации служит десятки тысяч циклов включения-выключения.

Ограничения применения

• Не предназначен для автоматического управления - только ручное управление через рукоятку;
• Не рекомендован для частого переключения более 10–15 раз в час - это сокращает срок службы контактов;
• Не используйте в средах с агрессивными химическими веществами - хотя IP65 защищает от пыли и воды, химическая коррозия может повредить материалы;
• Не заменяет автоматический выключатель - не обеспечивает защиту от перегрузок и коротких замыканий; необходимо использовать совместно с УЗО или автоматами.

Примеры использования

• Отключение трёхфазного двигателя перед техническим осмотром;
• Выбор источника питания на сварочном посту (основной/резервный);
• Разъединение цепи на испытательном стенде для проведения диагностики;
• Управление питанием конвейера в пищевой промышленности - где важно соблюдать санитарные нормы и избегать попадания влаги.

Практические советы

• При выборе убедитесь, что посадочное отверстие в панели соответствует габаритам устройства - не забудьте про зазоры для крепления;
• Обязательно отключите питание перед монтажом и закрепите рукоятку в положении «ОТКЛ» с помощью блокировки;
• Проверяйте затяжку клемм после первого включения - тепловое расширение может ослабить соединения;
• Для длительной эксплуатации периодически осматривайте контакты на наличие следов дугового износа - особенно при частых включениях;
• Этот переключатель - часть серии EKF, поэтому совместим с другими компонентами этой линейки - упрощает сборку и сервис.
