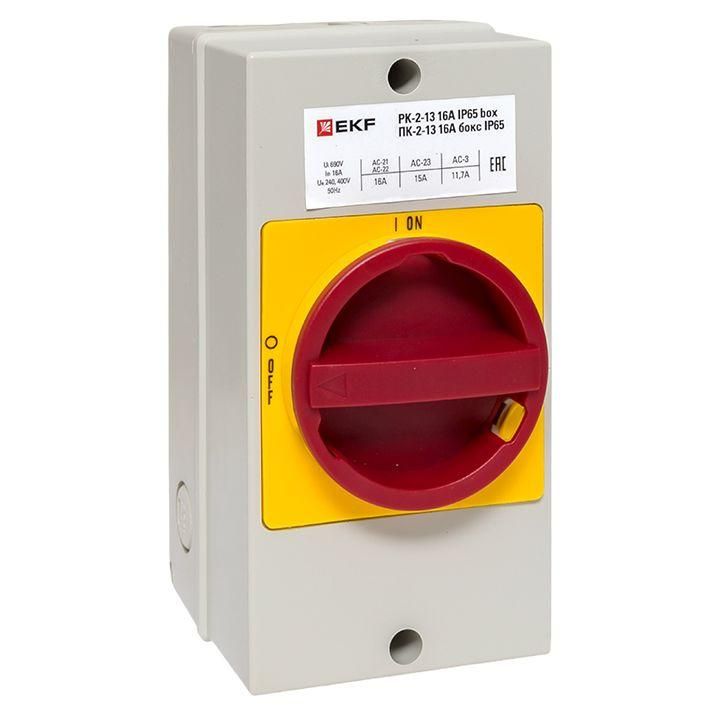

Переключатель кулачковый ПК-2-13 16А 3P "ВКЛ-ВЫКЛ" с блокировкой в боксе IP65 PROxima |pk-2k-13-16-a65| EKF

Переключатель кулачковый ПК-2-13 16А 3П ВКЛ-ВЫКЛ с блокировкой в боксе IP65 от EKF - это надёжный механический коммутатор для управления трёхфазными цепями в распределительных щитах, пультах управления и промышленном оборудовании. Устройство обеспечивает безопасное включение и отключение нагрузки с возможностью физической блокировки в одном из положений.

Назначение и область применения

Переключатель кулачковый ПК-2-13 16А 3П ВКЛ-ВЫКЛ с блокировкой в боксе IP65 применяется там, где требуется ручное управление трёхфазной сетью: в щитах диспетчеризации, на пультах управления, в испытательных стендах, сварочных аппаратах и системах автоматизации. Он работает как выключатель-разъединитель - позволяет полностью от disconnectить оборудование от сети для обслуживания или ремонта. Подходит для установки в условиях с высокой запылённостью или влажностью благодаря защите IP65.

Технические характеристики

• Количество полюсов: 3 - управляет всеми тремя фазами одновременно
• Номинальный ток: 16 А - рассчитан на постоянную работу с нагрузкой до этого значения
• Номинальное напряжение: 400 В - совместим с бытовыми и промышленными трёхфазными сетями 380–400 В
• Частота: 50 Гц - предназначен для работы в сетях стандарта Европы и России
• Тип переключения: ВКЛ / ВЫКЛ - два фиксированных положения, без нейтральной позиции между ними
• Элемент управления: поворотная рукоятка - удобна для ручного оперирования даже в перчатках
• Степень защиты: IP65 - герметичный корпус защищает от пыли и струй воды с любого направления
• Конструкция: встраиваемое устройство - монтируется в шкаф или панель через отверстие
• Блокировка: есть - рукоятка фиксируется в одном из положений (обычно “Выкл”) для предотвращения случайного включения

Совместимость и монтаж

Устройство предназначено для установки в распределительные щиты и панели с глубиной не менее 150 мм. Для монтажа необходимо подготовить круглое отверстие соответствующего диаметра - он подходит для стандартных посадочных мест, используемых в промышленных щитах. Кабели подключаются к верхним и нижним зажимам: вход - сверху, выход - снизу. Обязательно соблюдайте полярность фаз при подключении. Перед первым включением проверьте, что рукоятка свободно перемещается и фиксируется в обоих положениях. Напряжение питания должно быть не выше 400 В переменного тока.

Безопасность и стандарты

Переключатель кулачковый ПК-2-13 16А 3П ВКЛ-ВЫКЛ с блокировкой в боксе IP65 соответствует требованиям к механической прочности и электробезопасности для оборудования класса II. Конструкция исключает доступ к токоведущим частям при закрытом корпусе. Блокировка рукоятки выполняет функцию LOTO (Lock Out Tag Out) - обязательна при проведении техобслуживания. Серия EKF прошла внутренние тесты на долговечность и соответствие ГОСТ Р 50030.3.

Преимущества

• Высокое содержание серебра в контактных группах снижает нагрев и увеличивает срок службы
• Механизм устойчив к вибрациям - подходит для установки на станках и конвейерах
• Защита IP65 позволяет использовать в сырых, пыльных и агрессивных средах
• Физическая блокировка предотвращает аварийное включение при работе с оборудованием
• Простая конструкция требует минимального техобслуживания

Ограничения применения

• Не предназначен для частых включений/выключений - не заменяет автоматические выключатели или контакторы
• Запрещено использовать в цепях постоянного тока - только переменный ток 50 Гц
• Не рекомендуется для установки в условиях температур ниже -25C или выше +55C без дополнительного обогрева/охлаждения
• Не имеет встроенной защиты от перегрузок или коротких замыканий - обязательно сочетать с автоматическим выключателем
• Нельзя использовать в качестве основного рубильника в цепях с током более 16 А

Примеры использования

• Отключение трёхфазного двигателя насоса перед техническим осмотром
• Ручное управление питанием сварочного аппарата на производстве
• Изолирование участка цепи на испытательном стенде
• Управление вентиляцией в помещении с высокой влажностью (например, в котельной)
• Работа в составе пульта управления станком с ЧПУ

Практические советы

• Выбирайте этот переключатель, когда нужна надёжная ручная коммутация, а не автоматика
• Обязательно используйте блокировку - она спасёт от несанкционированного включения при ремонте
• Проверяйте плотность посадки в панели: если корпус люфтит - это риск повреждения механизма
• При подключении кабелей не затягивайте зажимы слишком сильно - можно повредить медные жилы
• Для длительной эксплуатации в пыльных помещениях периодически протирайте рукоятку и уплотнители
• Артикул pk-2k-13-16-a65 - единственный вариант этой модели в линейке EKF; аналоги других брендов имеют другую геометрию крепления
