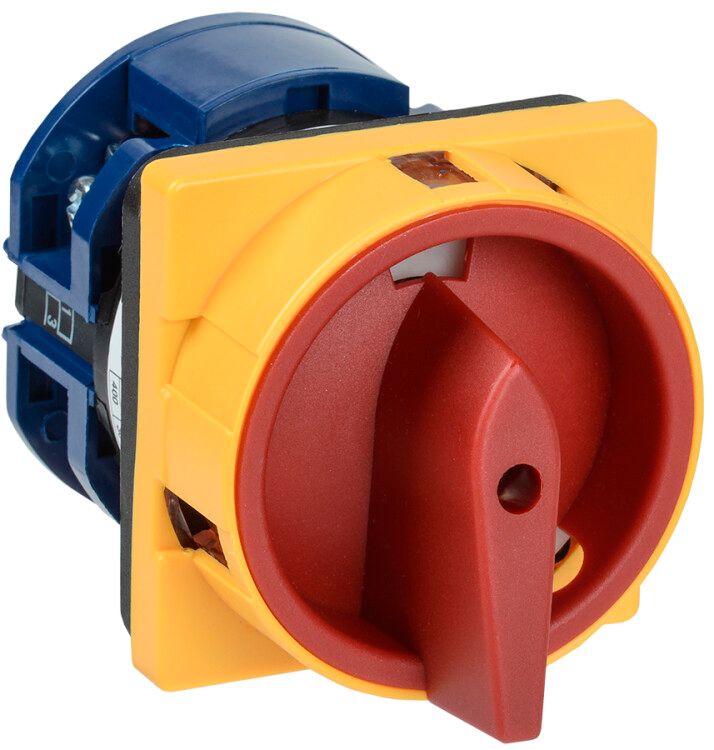

Переключатель кулачковый ПКП63-11 /У 63А "откл-вкл" 1Р/400В | BCS21-063-1 IEK

Переключатель кулачковый ПКП63-11 /У 63А 1Р/400В от бренда IEK - это механический коммутационный аппарат без собственного энергопотребления, предназначенный для ручного переключения электрических цепей переменного тока. Устройство подходит для управления двигателями, смены режимов работы оборудования и коммутации цепей управления. Артикул bcs21-063-1 соответствует модели ПКП63-11 /У 63А 1Р/400В.

Назначение и область применения

Переключатель кулачковый ПКП63-11 /У 63А 1Р/400В используется для ручного включения, отключения и переключения электрических цепей. Применяется как главный выключатель или групповой переключатель в системах управления приводами на базе одно- и трёхфазных двигателей. Подходит для коммутации цепей управления, сигнализации, контрольных и измерительных контуров. Часто устанавливается на станках, конвейерах, насосных станциях и других промышленных объектах, где требуется надёжное механическое управление питанием.

Технические характеристики

• Номинальный ток: 63 А - способен безопасно коммутировать нагрузки до этой величины
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В
• Количество полюсов: 1 - переключает одну фазу или один проводник
• Количество положений: 2 - имеет два фиксированных состояния: «вкл» и «выкл»
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без активного состояния
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды
• Род тока: переменный (AC) - не предназначен для постоянного тока
• Максимальное сечение кабеля: 16 мм2 - допускает подключение медных жил до этого сечения
• Способ монтажа: монтажная плата - устанавливается в щит или панель через отверстие
• Размер передней панели: 64×64 мм - совпадает со стандартными отверстиями для панельных устройств
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Срок службы: 10 лет - расчётный срок эксплуатации при нормальных условиях
• Тип элемента управления: поворотная ручка - удобное и наглядное управление
• Конструкция: встраиваемое устройство - монтируется внутрь панели, внешняя часть - только ручка
• Количество контактов: 0 - не содержит встроенных контактных групп; коммутация осуществляется через внешние зажимы

Совместимость и монтаж

Переключатель кулачковый ПКП63-11 /У 63А 1Р/400В устанавливается в панель через прямоугольное отверстие 64×64 мм. Для монтажа используются крепёжные лапки на корпусе устройства. Кабель подключается к верхним и нижним зажимам - максимальное сечение 16 мм2. Перед установкой проверьте соответствие диаметра отверстия в панели и габаритов устройства. Нельзя использовать в открытых помещениях без защиты от пыли и влаги из-за низкой степени защиты IP20. Монтаж выполняется при отключенном питании.

Безопасность и стандарты

Переключатель кулачковый ПКП63-11 /У 63А 1Р/400В соответствует требованиям ГОСТ Р 5003.03 и имеет сертификат соответствия РОСС CN.МЕ.95.B27365. Обеспечивает безопасную коммутацию благодаря механической фиксации положений и предотвращению случайного включения. Не рекомендуется применять в средах с высокой запылённостью, агрессивными газами или взрывоопасной атмосферой - устройство не взрывозащищено.

Преимущества

• Высокая надёжность - механическая конструкция без электроники снижает риск отказа
• Чёткая фиксация положений - исключает самопроизвольное переключение
• Простота обслуживания - нет сложных компонентов, легко заменить при выходе из строя
• Совместимость с типовыми панелями - стандартный размер 64×64 мм
• Долгий срок службы - 10 лет при правильной эксплуатации

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток AC
• Защита IP20 не обеспечивает герметичность - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты
• Один полюс - не подходит для отключения трёхфазных цепей целиком; для этого нужны трёхполюсные аналоги
• Нет встроенного автоматического отключения - не заменяет автоматический выключатель при перегрузке или КЗ
• Не предназначен для частого включения/отключения - не рассчитан на интенсивную коммутацию более 10–15 раз в час

Примеры использования

• Главный выключатель питания на станке с одним асинхронным двигателем
• Переключение между двумя источниками питания (основной и резервный)
• Отключение цепи управления конвейера для техобслуживания
• Ручное управление насосом в системе водоснабжения
• Отключение сигнальных цепей при ремонте

Практические советы

• Выбирайте этот переключатель только для однополюсных цепей. Для трёхфазных систем используйте ПКП с тремя полюсами.
• При монтаже в металлическую панель убедитесь, что она заземлена - это повышает безопасность.
• Не затягивайте клеммы слишком сильно - это может повредить медные жилы и вызвать перегрев.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может увеличить переходное сопротивление.
• Если устройство будет установлено в месте с возможным попаданием влаги, поместите его в закрытый бокс с классом защиты IP54 или выше.
• Артикул bcs21-063-1 - точный идентификатор для заказа запасных частей или замены. Сохраняйте его при оформлении заявок.
