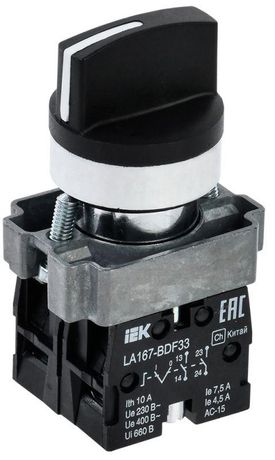

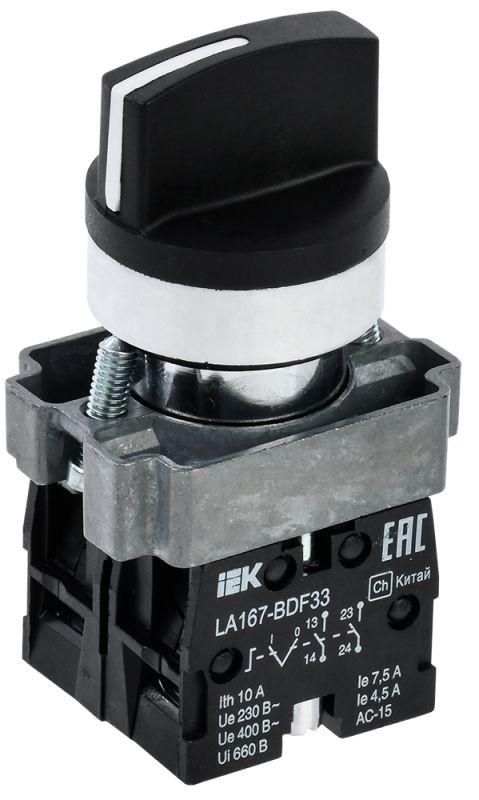

Переключатель LA167-BDF33 3 полож. 2НО черн. KARAT IEK BSW20-BDF33-4-24-67-3-K02

Переключатель LA167-BDF33 3 положения 2 нормально отключенных контакта черный - это встраиваемый многоступенчатый переключатель с нейтральным положением, предназначенный для управления электрическими цепями в распределительных щитах. Модель от бренда IEK отличается надежностью, IP57-защитой и совместимостью со стандартными монтажными отверстиями 22 мм.

Назначение и область применения

Переключатель LA167-BDF33 используется для ручного управления электрическими цепями переменного тока до 400 В и постоянного тока до 400 В. Подходит для коммутации сигналов в системах автоматизации: управление пускателями, реле, световой сигнализацией, вентиляцией, насосами. Устанавливается в распределительные щиты, пульты управления, оборудование на производстве.

Технические характеристики

• Количество положений: 3 (включает нейтральное - центральное)
• Количество нормально открытых (НО) контактов: 2
• Номинальный ток: 7,5 А
• Максимальное рабочее напряжение: 400 В
• Количество полюсов: 1
• Способ монтажа: встраиваемый
• Диаметр отверстия для установки: 22 мм
• Степень защиты: IP57 (пылезащищённый, выдерживает кратковременное погружение в воду)
• Тип элемента управления: поворотная рукоятка
• Цвет корпуса: чёрный
• Срок службы: 10 лет

Совместимость и монтаж

LA167-BDF33 монтируется в панели через круглое отверстие диаметром 22 мм. Крепится фиксирующей гайкой с тыльной стороны. Переключатель состоит из двух частей: поворотной головки и контактного модуля - можно заменить только головку без демонтажа проводов. Совместим с любыми контактными модулями серии LA167, подходящими по типу контактов. Для монтажа требуется минимум 80 мм свободного пространства за панелью.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP57 обеспечивает работу в условиях повышенной запыленности и временного воздействия воды - например, на производственных линиях с мойкой оборудования. Не предназначен для постоянного нахождения под водой или в агрессивных средах (кислоты, масла, пары растворителей).

Преимущества

• Нейтральное положение позволяет безопасно отключать цепь без активного включения - удобно для аварийных ситуаций
• Два НО контакта обеспечивают гибкую логику управления (например, включение/остановка/нейтраль)
• Высокая степень защиты IP57 снижает риск отказа в сложных условиях
• Поворотная рукоятка исключает случайные срабатывания
• Сменная головка упрощает обслуживание и ремонт

Ограничения применения

• Не подходит для нагрузок выше 7,5 А - при превышении возможен перегрев и выход из строя
• Не рассчитан на частые переключения более 1000 раз в час - высокая частота сокращает срок службы
• Запрещено использовать в взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендован для внешних установок без дополнительной защиты от прямого солнечного света и осадков

Примеры использования

• Управление насосом: “Вкл.” – “Выкл.” – “Нейтраль” (для ремонта)
• Выбор режима работы станка: “Автоматический” – “Останов” – “Ручной”
• Аварийное отключение вентиляции в цеху
• Локальный контроль освещения в щитовой

Практические советы

• При монтаже проверьте глубину щита - за переключателем LA167-BDF33 нужен минимум 80 мм свободного места
• Используйте кабель с сечением 0,5–2,5 мм2 - оптимально для тока 7,5 А
• При сборке щита учитывайте цвет: чёрный вариант хорошо сочетается с серыми и темными панелями
• Для долгой службы не допускайте попадания металлической стружки внутрь механизма - даже при IP57 механический мусор может заклинить рукоятку
• Если нужен другой набор контактов - замените контактный модуль, сохранив головку и корпус
