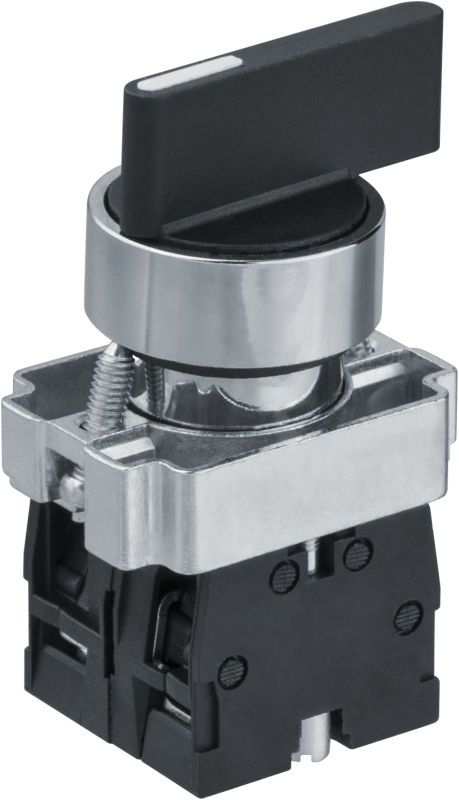

Переключатель 82 817 NBI-S-01 длинная ручка 3P d22мм 2NO Navigator 82817

Переключатель Navigator NBI-S-01 - это механический коммутирующий аппарат с тремя полюсами и двумя нормально замкнутыми контактами, предназначенный для управления цепями переменного и постоянного тока в промышленном оборудовании. Модель с длинной ручкой обеспечивает удобный доступ и надежную фиксацию положений даже в условиях ограниченного пространства.

Назначение и область применения

Переключатель Navigator NBI-S-01 используется для ручного переключения электрических цепей в системах автоматизации, на станках, конвейерах, распределительных щитах и других устройствах, где требуется надежное управление током через три отдельные фазы. Подходит для частых операций включения/выключения, изменения режимов работы или отключения питания.

Технические характеристики

• Число полюсов: 3P - управляет тремя независимыми цепями одновременно;
• Конфигурация контактов: 2NO - два нормально замкнутых контакта (при отпущенном состоянии цепь замкнута);
• Диаметр корпуса: 22 мм - совместим со стандартными отверстиями для установки кнопочных устройств;
• Ручка: удлинённая форма - обеспечивает лучший захват и легкую активацию при использовании в труднодоступных местах;
• Механизм: рычажного типа с фиксацией - устойчив к случайным воздействиям, сохраняет выбранное положение до следующего действия;
• Производитель: Navigator - серия NBI-S рассчитана на промышленную эксплуатацию с высокой степенью защиты и долговечностью.

Совместимость и монтаж

Переключатель Navigator NBI-S-01 устанавливается в панели через круглое отверстие диаметром 22 мм. Крепится с помощью двух контргаек из комплекта. Для подключения используются клеммы с зажимами под провода до 2,5 мм2. Установка возможна как вертикально, так и горизонтально - ориентация не влияет на работу механизма. Перед монтажом проверьте соответствие глубины панели габаритам корпуса - ручка выступает на значительную длину и требует свободного хода.

Безопасность и стандарты

Переключатель соответствует требованиям международных стандартов на оборудование управления (IEC 60947-5-1). Конструкция исключает самопроизвольное переключение. Нет информации о классе защиты IP - применение допускается только в помещениях с контролируемой средой, без попадания воды, пыли или масла на механизм.

Преимущества

• Удлиненная ручка снижает усилие при нажатии - особенно важно при работе в перчатках или в условиях вибрации;
• Жесткая фиксация положений предотвращает случайное отключение оборудования;
• Стандартный диаметр 22 мм позволяет легко заменить аналогичные модели других брендов;
• Простая конструкция без электроники повышает отказоустойчивость и срок службы;
• Поддерживается широкий температурный диапазон - работает в условиях производства, складов и мастерских.

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - отсутствует взрывозащита;
• Не имеет защиты от брызг и пыли - нельзя использовать вне закрытых шкафов или в сырых средах;
• Не рекомендован для частого переключения более 1000 раз в час - риск быстрого износа контактов;
• Только 2NO - отсутствуют нормально разомкнутые контакты; если нужна другая логика переключения - потребуется другая модель.

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной” через переключение трех фаз;
• Отключение питания насосной группы перед обслуживанием;
• Аварийное отключение конвейера при аварийной ситуации;
• Переключение между основным и резервным источником питания в малых распределительных щитах.

Практические советы

• При замене старого переключателя сверьте тип контактов - NBI-S-01 имеет именно 2NO, а не 2NC или 1NO+1NC;
• Используйте только медные провода сечением до 2,5 мм2 - большие жилы могут повредить клеммы;
• Проверьте наличие достаточного места за панелью - длинная ручка требует минимум 50–60 мм свободного пространства назад;
• Для длительной эксплуатации периодически осматривайте контакты на окисление - особенно в агрессивных средах;
• Артикул 82817 - точный идентификатор для заказа запасных частей или аналогов в каталоге Navigator.
