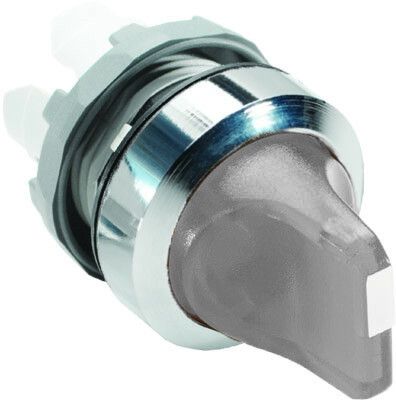

Переключатель двухпозиционный с подсветкой (только корпус) фиксацией короткая ручка прозрачный M2SS1-21С - 1SFA611200R2108 ABB

Переключатель двухпозиционный с подсветкой (только корпус) с фиксацией короткая ручка прозрачный M2SS1-21C от ABB предназначен для ручного переключения цепей и визуальной индикации состояния оборудования. Этот элемент светосигнальной аппаратуры устанавливается в панели управления и работает в сложных условиях благодаря защите IP66.

Назначение и область применения

Переключатель M2SS1-21C используется для ручного управления технологическими процессами: включения/выключения устройств, переключения режимов работы, контроля состояния систем. Подсветка позволяет легко определить текущую позицию переключателя даже в условиях плохой освещённости. Применяется на станках, конвейерах, щитах автоматизации, линиях производства и других объектах промышленной автоматизации.

Технические характеристики

• Тип управления: поворотная рукоятка с фиксацией в обоих положениях
• Количество позиций: две - устойчивые, с механической фиксацией
• Угол поворота: 45 градусов между положениями
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Подсветка: да, встроена в корпус, обеспечивает видимость в темноте
• Тип тока: совместим с переменным (AC) и постоянным (DC) напряжением
• Диаметр монтажного отверстия: 22 мм
• Форма корпуса: овальная
• Цвет корпуса: прозрачный
• Материал переднего кольца: пластик
• Диапазон рабочих температур: от -25 C до +70 C

Совместимость и монтаж

Переключатель M2SS1-21C монтируется в панель через круглое отверстие диаметром 22 мм. Переднее кольцо из пластика плотно прилегает к поверхности, обеспечивая герметичность. Для установки требуется только отвертка - никаких специальных инструментов не нужно. Кабель подключается к контактам сзади, которые соответствуют стандартным клеммам для силовой аппаратуры. Учитывайте, что этот компонент - только корпус; контакты и внутренние механизмы должны быть установлены отдельно, согласно требованиям схемы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Высокий класс защиты IP66 делает его пригодным для использования во влажных, запылённых и агрессивных средах. Температурный диапазон от -25 C до +70 C позволяет применять переключатель в холодных цехах и жарких помещениях без потери надёжности.

Преимущества

• Прозрачный корпус позволяет контролировать состояние подсветки и наличие внешних повреждений
• Фиксация в обоих положениях исключает случайное переключение
• Подсветка снижает риск ошибок оператора в условиях ограниченной видимости
• Овальная форма удобна для расположения в ограниченном пространстве
• Пластиковое переднее кольцо устойчиво к коррозии и химически активным веществам

Ограничения применения

• Не является полностью герметичным устройством - требует правильной сборки с другими компонентами для сохранения IP66
• Не рассчитан на частое механическое воздействие или удары - не подходит для экстремально вибрационных зон без дополнительной защиты
• Контакты внутри не входят в состав этого изделия - необходимо использовать совместимый механизм переключения
• Не рекомендуется для установки в местах с постоянным прямым попаданием жидкостей под высоким давлением - хотя IP66 защищает от струй, длительное воздействие может нарушить герметичность

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной”
• Активация аварийного отключения на конвейере
• Переключение между источниками питания в распределительном щите
• Индикация готовности системы в пункте управления

Практические советы

• При монтаже проверьте точность сверления отверстия - допуск должен быть +-0,2 мм, чтобы корпус не треснул при затяжке
• Используйте уплотнительную шайбу (если предусмотрено конструкцией панели) для усиления герметичности
• Подключение проводов выполняйте с учётом максимального тока и напряжения, указанных в документации на используемые контакты
• Для обслуживания - достаточно вынуть переключатель из панели, не демонтируя всю систему
• При замене - выбирайте аналогичный тип фиксации и угол поворота (45°), чтобы не изменить эргономику управления
