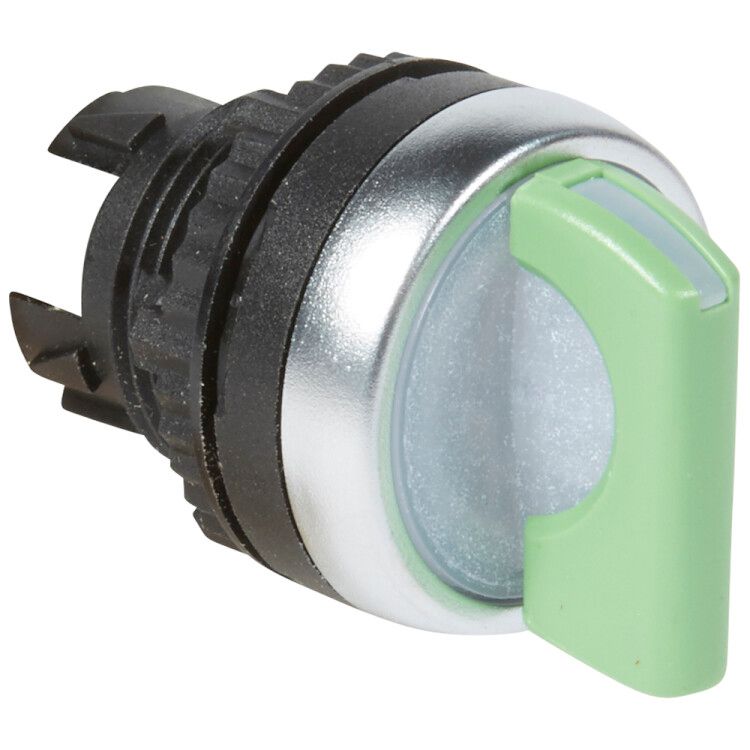

Переключатель - Osmoz для комплектации с подсветкой 2 положения фиксацией 45° зеленый | 024032 Legrand

Переключатель Legrand Osmoz 024032 - это компактное устройство с двухпозиционной поворотной рукояткой, фиксацией под углом 45 градусов и зелёной подсветкой, предназначенное для управления оборудованием на панелях управления. Подходит для установки в условиях повышенной запылённости и влаги.

Назначение и область применения

Переключатель Legrand Osmoz 024032 используется для ручного включения/выключения оборудования с сохранением выбранного состояния. Его применяют там, где важно визуально определять текущий режим работы - например, на станках, конвейерах, системах автоматизации и распределительных щитах. Зелёная подсветка сигнализирует о включённом состоянии, что особенно удобно в условиях слабой освещённости.

Технические характеристики

• Тип управления: поворотная рукоятка короткого типа
• Количество положений: 2 с механической фиксацией под углом 45°
• Электрические контакты: 1 нормально открытый (НО), 0 нормально закрытых (НЗ), 0 переключающих контактов
• Рабочее напряжение: до 220 В
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Подсветка: да, зелёная, с прозрачным колпачком и крышкой индикатора
• Диаметр отверстия для монтажа: 22 мм
• Цвет рукоятки: зелёный
• Цвет переднего кольца: хромированный
• Форма линзы: круглая

Совместимость и монтаж

Устройство устанавливается через отверстие диаметром 22 мм в лицевой панели. Переднее хромированное кольцо обеспечивает плотную посадку и эстетичный вид. Для монтажа требуется только стандартный инструмент - отвертка и свёрло нужного диаметра. Кабель подключается к контактам снизу устройства после установки в панель. Убедитесь, что толщина панели соответствует допустимому диапазону - в спецификации не указано, поэтому проверьте совместимость с конструкцией корпуса.

Безопасность и стандарты

Переключатель Legrand Osmoz 024032 имеет степень защиты IP66, что соответствует требованиям для использования в промышленных средах с высокой запылённостью и возможными брызгами воды. Конструкция выполнена из прочных материалов, устойчивых к механическим воздействиям. Соответствие международным стандартам безопасности подтверждается брендом Legrand, однако сертификаты конкретно для этой модели в данных не указаны.

Преимущества

• Чёткая фиксация в двух положениях исключает случайное переключение
• Зелёная подсветка легко различима даже при ярком фоновом освещении
• Защита IP66 позволяет использовать в цехах, на улице или в помещениях с частой мойкой
• Хромированное кольцо снижает риск коррозии и улучшает внешний вид
• Простая замена при необходимости - стандартный размер отверстия 22 мм

Ограничения применения

• Не предназначено для коммутации нагрузок выше 220 В или больших токов - максимальная мощность не указана, поэтому используйте только для управления сигналами или маломощными потребителями
• Отсутствие НЗ и переключающих контактов ограничивает применение - нельзя использовать как перекидной выключатель
• Подсветка работает только при наличии питания на контактах; при отключении питания она гаснет
• Не рекомендован для установки в местах постоянного воздействия паров кислот, щелочей или растворителей - материалы не рассчитаны на агрессивную химию

Примеры использования

• Включение/выключение насоса на производстве с визуальным контролем состояния
• Выбор режима работы станка: “Автомат” / “Ручной”
• Аварийное отключение системы вентиляции в помещении с высокой влажностью
• Индикация активного канала в распределительном шкафе

Практические советы

• При монтаже убедитесь, что отверстие точно 22 мм - меньший диаметр затруднит установку, больший - вызовет люфт
• Подключайте провода к контактам только при отключенном питании
• Не используйте силовые инструменты при установке - рукоятка может повредиться
• Если подсветка не горит, проверьте целостность цепи и наличие напряжения на контакте
• Для длительной службы избегайте частых резких движений рукоятки - механизм фиксации рассчитан на регулярное, но не ударное переключение
