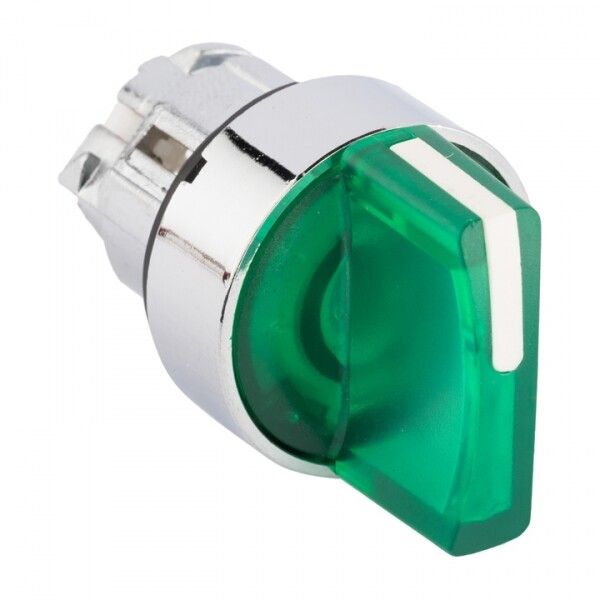

Исполнительный механизм переключателя ХB4 зеленый на 2 положения с фиксацией, подсветкой короткой ручкой EKF PROxima | XB4BD2FL-G

Механизм переключателя исполнительный ХB4 зеленый на 2 положения с фиксацией, с подсветкой, с короткой ручкой от EKF - компактный механический переключатель с индикацией состояния, предназначенный для надежного управления оборудованием в промышленных системах. Артикул xb4bd2fl-g соответствует серии XB4 и совместим со стандартными монтажными решениями.

Назначение и область применения

Этот механизм используется для ручного переключения электрических цепей между двумя фиксированными состояниями. Подходит для установки в кнопочные посты, распределительные щиты, системы АВР и пункты управления электроприводами. Применяется там, где требуется четкая визуальная индикация активного режима - например, включение насоса, запуск конвейера или перевод оборудования в резервный режим.

Технические характеристики

• Количество положений: 2 с фиксацией - переключатель остается в выбранном состоянии без необходимости удерживать ручку
• Тип управления: поворотная короткая рукоятка - удобна для ограниченного пространства
• Подсветка: да, цвет индикатора - зеленый, совпадает с цветом корпуса
• Степень защиты: IP54 - защищен от пыли и брызг воды из любого направления
• Материал корпуса: металл - обеспечивает прочность и долговечность в условиях вибраций и механических нагрузок
• Габариты: 22×22×15 мм - стандартный размер для монтажа в панели с отверстием 22 мм
• Переднее кольцо: есть - позволяет плотно закрепить устройство в панели и предотвращает проворачивание
• Линза: круглая - равномерно рассеивает свет индикатора

Совместимость и монтаж

Механизм ХB4 зеленый с фиксацией монтируется в стандартные проемы 22 мм, характерные для серий XB4 и PROxima. Для установки требуется только отверстие нужного диаметра и фиксация через переднее кольцо. Устройство не требует дополнительной регулировки. Совместим с контактными модулями серии XB4 - можно комбинировать с различными типами контактов (НО/НЗ) для формирования нужной логики управления. Напряжение работы: до 660 В переменного тока (50/60 Гц) и до 400 В постоянного тока.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Защита IP54 обеспечивает работу в помещениях с повышенной влажностью, пылью или возможностью случайного попадания жидкости. Металлический корпус снижает риск возгорания и обеспечивает электромагнитную экранирование. Соответствие стандартам серии XB4 гарантирует соответствие нормам для промышленных систем управления.

Преимущества

• Четкая фиксация двух положений исключает случайное переключение
• Зеленая подсветка сразу указывает на активное состояние - легко определить режим даже при плохом освещении
• Короткая ручка экономит место в плотно укомплектованной панели
• Металлический корпус выдерживает длительные нагрузки и вибрацию
• Унифицированная конструкция позволяет заменить аналогичные модели других производителей без изменения монтажных размеров

Ограничения применения

• Не предназначен для использования во взрывоопасных средах - отсутствует защита Ex
• Не рекомендован для постоянного воздействия струй воды или погружения - IP54 недостаточен для внешней установки под дождем
• Не имеет функции автоповтора - необходимо ручное действие для переключения
• Не подходит для высоких частот переключений (>1000 циклов/час) - механический принцип ограничен сроком службы контактов

Примеры использования

• Управление включением/выключением основного насоса в системе водоснабжения
• Выбор режима работы станка: “ручной” / “автоматический”
• Активация резервного питания в системе АВР
• Ручной запуск вентиляционной установки в цеху
• Переключение между источниками питания в распределительном шкафу

Практические советы

• При монтаже проверьте глубину отверстия - габариты механизма 15 мм, но учитывайте толщину панели и наличие крепежных элементов
• Для увеличения срока службы избегайте ударных нагрузок на ручку - используйте ее только для поворота, не давите сверху
• Если планируете использовать несколько таких переключателей рядом - убедитесь, что цветовая индикация (зеленый) соответствует вашей системе сигнализации
• При замене старого переключателя - сравните тип контактов и номиналы, чтобы сохранить целостность цепи
• Для обслуживания достаточно открутить переднее кольцо - внутренние части доступны без демонтажа всей панели
