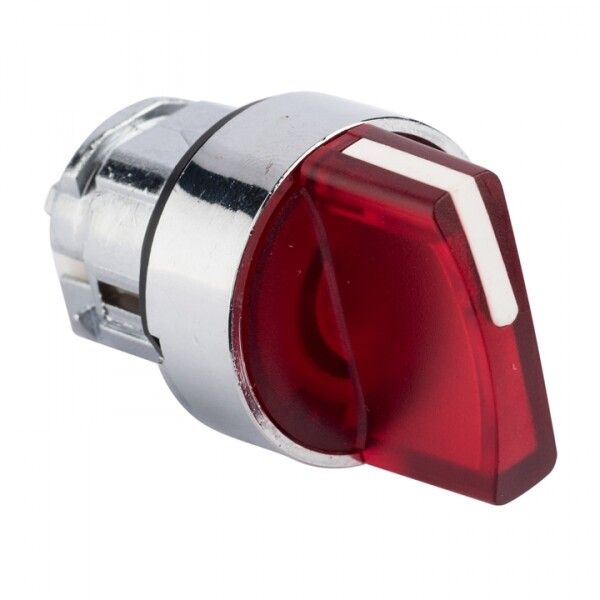

Исполнительный механизм переключателя ХB4 красный на 2 положения с фиксацией, подсветкой короткой ручкой EKF PROxima | XB4BD2FL-R

Механизм переключателя исполнительный ХB4 красный на 2 положения с фиксацией, с подсветкой, с короткой ручкой - это надёжный механический коммутирующий элемент от бренда EKF серии PROxima (артикул xb4bd2fl-r), предназначенный для ручного управления оборудованием с визуальным индикацией состояния. Подходит для установки в панели управления, кнопочные посты и распределительные устройства.

Назначение и область применения

Этот переключатель используется для включения и выключения оборудования в двух рабочих состояниях с сохранением выбранного положения. Благодаря подсветке легко определить текущий режим даже в условиях слабого освещения. Применяется в системах управления станков, конвейеров, насосов, вводно-распределительных устройствах (ВРУ), устройствах АВР и других промышленных контроллерных панелях.

Технические характеристики

• Тип изделия: механический переключатель
• Количество положений: 2 с фиксацией
• Тип элемента управления: поворотная короткая рукоятка
• Подсветка: есть, красная линза
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Диаметр монтажного отверстия: 22 мм
• Переднее кольцо: металлическое, круглое
• Цвет управляющего элемента и индикатора: красный
• Работает в сетях переменного тока до 660 В / 50–60 Гц и постоянного тока до 400 В

Совместимость и монтаж

Механизм переключателя исполнительный ХB4 совместим со всеми компонентами серии XB4 от EKF. Устанавливается в стандартные монтажные отверстия диаметром 22 мм. Для монтажа требуется предварительно просверлить отверстие нужного размера, вставить механизм и закрепить его с помощью штатной гайки сзади. Переднее кольцо обеспечивает плотную посадку и герметичность. Не требует специальных инструментов - достаточно плоскогубцев или ключа для затяжки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP54 позволяет использовать его в помещениях с повышенной запылённостью и возможным попаданием влаги. Материалы корпуса и кольца рассчитаны на длительную работу в условиях температур от -25C до +55C. Соответствует нормам IEC 60947-5-1 для аппаратов управления.

Преимущества

• Фиксированное положение исключает случайное переключение
• Яркая красная подсветка сразу указывает на активное состояние
• Металлическое переднее кольцо увеличивает долговечность и устойчивость к механическому воздействию
• Короткая ручка снижает риск задевания при работе рядом с другими элементами
• Готовый модуль можно легко заменить без демонтажа всей панели

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP54 недостаточно для улицы или влажных цехов с прямым орошением
• Не рекомендован для частых циклов включения/выключения более 1000 раз в час - это может снизить срок службы контактов
• Не поддерживает высокие импульсные нагрузки - для таких задач нужны специализированные контакторы
• Запрещено применять в средах с агрессивными химическими веществами - металл кольца может подвергнуться коррозии

Примеры использования

• Ручной переключатель между основным и резервным питанием в АВР
• Активация аварийного стопа на станке с визуальной индикацией
• Выбор режима работы (ручной/автоматический) на пульте управления конвейера
• Включение нагревательного элемента в термокамере с индикацией “вкл”

Практические советы

• При монтаже проверьте глубину отверстия - механизм должен полностью войти, чтобы переднее кольцо плотно прилегало к поверхности панели
• Если в панели много аналогичных устройств, используйте цветовую маркировку: красный - всегда “вкл”, зелёный - “готово”
• Для удобства обслуживания оставляйте доступ к тыльной стороне механизма - гайка крепления находится сзади
• Не используйте этот переключатель вместо кнопки экстренной остановки - он не имеет функции самовозврата
• Проверяйте соответствие напряжения сети и нагрузки - максимальные значения указаны в характеристиках, превышение вызовет выход из строя
