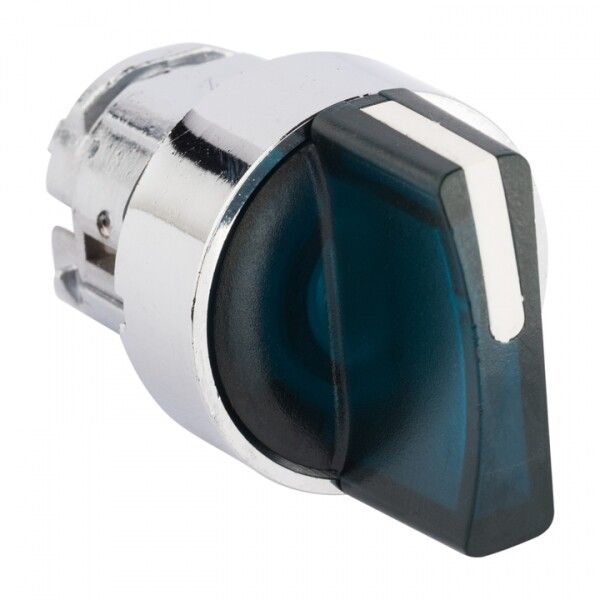

Исполнительный механизм переключателя ХB4 синий на 3 положения с фиксацией, без подсветки короткой ручкой EKF PROxima | XB4BD3FL-B

Механизм переключателя исполнительный ХB4 синий на 3 положения с фиксацией без подсветки с короткой ручкой - это надёжный механический коммутирующий элемент от EKF серии PROxima, предназначенный для управления технологическими процессами в условиях повышенной запылённости и влаги. Артикул xb4bd3fl-b обеспечивает точную фиксацию трёх рабочих состояний без подсветки, что делает его подходящим для систем, где важна механическая уверенность, а не визуальная индикация.

Назначение и область применения

Этот механизм используется для ручного переключения между тремя фиксированными состояниями в электрических цепях. Подходит для установки в кнопочные посты, распределительные щиты, системы АВР, пункты управления электродвигателями и другие места, требующие надёжного и долговечного управления.

Технические характеристики

• Тип изделия: механический переключатель
• Количество положений: 3 с фиксацией
• Тип элемента управления: короткая поворотная рукоятка
• Цвет корпуса: синий
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Монтажное отверстие: 22 мм
• Материал корпуса: металл
• Наличие переднего кольца: да - обеспечивает плотную посадку в панель
• Конструкция линзы: круглая
• Подсветка: отсутствует - не имеет светодиодов или ламп
• Рабочее напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока

Совместимость и монтаж

Механизм ХB4 совместим со всеми комплектующими серии PROxima с монтажным отверстием 22 мм. Установка осуществляется через стандартное отверстие 22 мм в панели. Переднее кольцо фиксирует устройство в корпусе, предотвращая проворачивание. Для подключения используются внешние контактные модули, которые можно выбрать отдельно в зависимости от числа и типа контактов (НО/ЗА). Обязательно проверьте соответствие нагрузки и класса изоляции используемых контактов.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для оборудования управления в промышленных условиях. Применяется в соответствии с нормами IEC 60947-5-1 для аппаратов управления. Степень защиты IP54 позволяет использовать его в помещениях с высокой запылённостью и возможными брызгами воды, но не предназначен для длительного воздействия струй воды или погружения.

Преимущества

• Металлический корпус обеспечивает прочность и устойчивость к механическим воздействиям
• Фиксация в каждом из трёх положений исключает случайное переключение
• Переднее кольцо гарантирует герметичность и жёсткую фиксацию в панели
• Совместимость с широким спектром контактных модулей позволяет гибко настраивать функционал
• Унифицированный размер 22 мм - легко заменить аналоги других производителей

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Отсутствие подсветки затрудняет определение текущего положения в темноте - требуется внешняя индикация
• IP54 недостаточно для открытых площадок или мест с постоянным воздействием струй воды
• Не рекомендован для частого ручного переключения более 1000 раз в час - риск быстрого износа механики

Примеры использования

• Выбор режима работы станка: “Автомат”, “Ручной”, “Останов”
• Переключение между источниками питания в системе АВР
• Управление скоростью конвейера (низкая / средняя / высокая)
• Ручной контроль пуска/останова насосной группы

Практические советы

• При монтаже убедитесь, что толщина панели соответствует глубине переднего кольца - иначе механизм будет болтаться
• Для увеличения срока службы избегайте усилий в сторону - поворачивайте ручку строго по оси
• Если нужна индикация состояния, выбирайте модель с подсветкой (например, xb4bd3fl-l) или подключите внешнюю сигнализацию
• Проверяйте совместимость контактных модулей с типом тока и мощностью нагрузки - даже при правильном механизме перегрузка контактов вызовет выход из строя
• Храните и устанавливайте изделие в сухом месте - хотя IP54 защищает от брызг, длительная влага снижает срок службы металлических деталей
