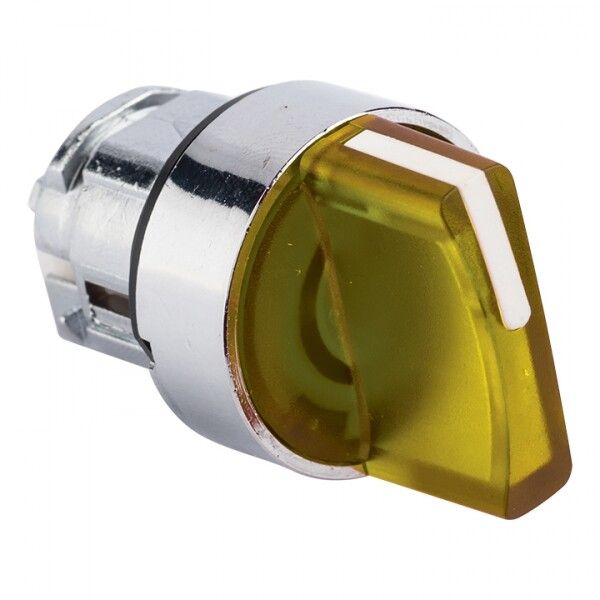

Исполнительный механизм переключателя ХB4 желтый на 3 положения с фиксацией, подсветкой короткой ручкой EKF PROxima | XB4BD3FL-Y

Механизм переключателя исполнительный ХB4 желтый на 3 положения с фиксацией, с подсветкой, с короткой ручкой - это надёжный механический коммутирующий элемент от EKF серии PROxima, предназначенный для точного управления оборудованием в условиях промышленной среды. Артикул xb4bd3fl-y обеспечивает визуальную индикацию состояния и устойчивую работу при высоких нагрузках.

Назначение и область применения

Этот переключатель используется для ручного управления технологическими процессами в электрооборудовании. Подходит для установки в кнопочные посты, распределительные щиты, системы АВР и станции управления электроприводами. Применяется там, где требуется выбрать одно из трёх рабочих режимов с сохранением выбранного положения - например, «включено–выключено–резерв» или «ручной–автоматический–останов».

Технические характеристики

• Тип изделия: механический переключатель с фиксацией
• Количество положений: 3 (с удержанием в каждом)
• Управление: поворотная короткая рукоятка
• Подсветка: есть, цвет индикатора - жёлтый
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Монтажное отверстие: 22 мм
• Материал корпуса: металл
• Переднее кольцо: наличие - да (обеспечивает плотную посадку в панель)
• Линза: круглая, совмещена с подсветкой
• Цвет: жёлтый (корпус и индикатор)

Совместимость и монтаж

Механизм переключателя исполнительный ХB4 желтый на 3 положения с фиксацией, с подсветкой, с короткой ручкой устанавливается в панели с отверстием диаметром 22 мм. Для монтажа достаточно зафиксировать его с помощью штатного крепления - никаких дополнительных адаптеров не требуется. Совместим с контактными модулями серии XB4, которые можно докупить отдельно. Учитывайте, что рукоятка короткая - она не выступает далеко за пределы панели, что удобно в компактных щитах.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в промышленных системах. Степень защиты IP54 позволяет использовать его в помещениях с повышенной запылённостью и возможным попаданием брызг воды - например, на участках с мойкой оборудования или в цехах с влажной средой. Напряжение работы: до 660 В переменного тока (50/60 Гц) и до 400 В постоянного тока. Максимальная температура эксплуатации - согласно документации EKF, не указана явно, но типична для серийного промышленного оборудования (+40 C).

Преимущества

• Фиксация в трёх положениях исключает случайное переключение
• Жёлтая подсветка легко заметна даже при ярком освещении
• Металлический корпус устойчив к механическим воздействиям
• Переднее кольцо гарантирует герметичность и прочную посадку
• Совместимость с другими элементами серии XB4 позволяет гибко собирать панели управления

Ограничения применения

• Не предназначен для установки в условиях постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью
• Короткая рукоятка не подходит для операций в перчатках - требует точного движения пальцев
• Не имеет встроенных контактов - необходимо докупать отдельно контактный модуль, подходящий по числу и типу контактов
• Не рекомендован для частых циклов включения/выключения более 1000 раз в час - возможен быстрый износ механизма

Примеры использования

• Выбор режима работы насосной станции: «Автомат» / «Выкл» / «Ручной»
• Управление направлением движения конвейера: «Вперёд» / «Стоп» / «Назад»
• Аварийное отключение вентиляционной системы с визуальной индикацией
• Переключение между источниками питания в системе АВР

Практические советы

• При монтаже проверьте глубину отверстия - механизм должен полностью войти, чтобы переднее кольцо плотно прилегло к поверхности панели
• Для увеличения срока службы избегайте ударных нагрузок на рукоятку - используйте плавные повороты
• Если нужна другая цветовая сигнализация - замените линзу на аналогичную другой расцветки (совместимые детали доступны в серии XB4)
• Обязательно подбирайте контактный модуль под ваше напряжение и число полюсов - не все модели XB4 работают с одинаковой нагрузкой
• Жёлтый цвет индикатора хорошо сочетается с красными и зелёными кнопками - используйте цветовое кодирование для снижения вероятности ошибки оператора
