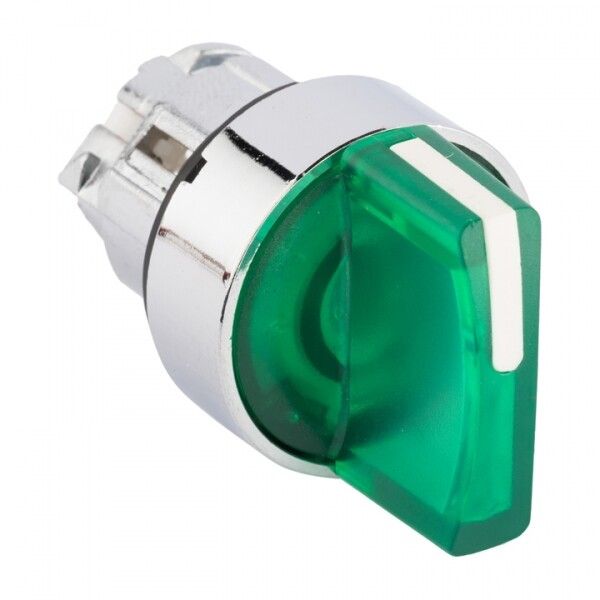

Исполнительный механизм переключателя ХB4 зеленый на 3 положения с фиксацией, подсветкой короткой ручкой EKF PROxima | XB4BD3FL-G

Механизм переключателя исполнительный ХB4 зеленый на 3 положения с фиксацией с подсветкой с короткой ручкой - это компактный механический переключатель бренда EKF из серии XB4, предназначенный для надежного управления технологическими процессами в условиях повышенной запыленности и влаги. Артикул xb4bd3fl-g обеспечивает четкую визуальную индикацию состояния через зеленую подсветку и устойчивую фиксацию в трех рабочих позициях.

Назначение и область применения

Механизм переключателя исполнительный ХB4 зеленый на 3 положения с фиксацией с подсветкой с короткой ручкой используется для ручного управления оборудованием в системах автоматизации. Подходит для установки в кнопочные посты, распределительные щиты, системы АВР, станции управления электроприводами, конвейерами, насосными станциями и другим промышленным оборудованием. Трехпозиционная фиксированная система позволяет выбирать между режимами “включено”, “выключено” и “резерв” или другими функциональными состояниями.

Технические характеристики

• Количество положений: 3 с фиксацией - каждое положение удерживается механически, не требует удерживания рукой
• Тип элемента управления: короткая поворотная рукоятка - удобна для ограниченного пространства, снижает риск случайного срабатывания
• Подсветка: да, зеленая - визуально указывает текущее состояние, легко различима даже при плохом освещении
• Цвет колпачка индикатора: зеленый - соответствует цвету подсветки, усиливает узнаваемость сигнала
• Габаритные размеры: 22×22×15 мм - компактный форм-фактор, совместим со стандартными отверстиями 22 мм
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления
• Материал корпуса: металл - прочный, устойчив к механическим воздействиям и температурным перепадам
• Наличие переднего кольца: да - обеспечивает плотную посадку в панель, предотвращает люфт
• Конструкция линзы: круглая - равномерно рассеивает свет, исключает блики

Совместимость и монтаж

Механизм переключателя исполнительный ХB4 зеленый на 3 положения с фиксацией с подсветкой с короткой ручкой устанавливается в стандартные отверстия диаметром 22 мм. Для монтажа требуется только закручивание фиксирующей гайки с тыльной стороны панели. Переднее кольцо гарантирует точную центровку и жесткую фиксацию. Совместим с контактными модулями серии XB4 - можно комбинировать с различными типами контактов (НО, НЗ, перекидные) для реализации нужной логики управления. Установка возможна в металлические, пластиковые и композитные панели толщиной до 8 мм.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления промышленного оборудования. Работает в сетях переменного тока до 660 В / 50–60 Гц и постоянного тока до 400 В. Материалы корпуса и внутренних компонентов не поддерживают горение. Применение в соответствии с рекомендациями производителя обеспечивает безопасность согласно нормам IEC 60947-5-1.

Преимущества

• Чёткая фиксация в трёх положениях - исключает самопроизвольное возвращение в нейтральное состояние
• Зелёная подсветка - однозначно указывает на активное состояние, минимизирует ошибки оператора
• Металлический корпус - долговечность в агрессивных средах, устойчивость к вибрациям
• Короткая ручка - экономит место, не задевает соседние элементы, удобна при работе в тесных шкафах
• Унифицированная конструкция - совместима с широким спектром контактных модулей серии XB4, что упрощает замену и модификацию

Ограничения применения

• Не предназначен для погружения в жидкости - IP54 не обеспечивает герметичность при длительном контакте с водой
• Не рекомендуется использовать в средах с высоким уровнем агрессивных химических паров - материал корпуса устойчив, но уплотнители не рассчитаны на кислоты и растворители
• Не подходит для частых циклов включения/выключения более 1000 раз в час - механические контакты имеют ограниченный ресурс
• Требуется внешний источник питания для подсветки - сам механизм не генерирует свет, подключение светодиода выполняется отдельно

Примеры использования

• Выбор режима работы станка: “Автоматический” – “Ручной” – “Выключен”
• Переключение между основным и резервным питанием в системе АВР
• Активация/деактивация аварийного тормоза на конвейере
• Управление вентиляцией в помещении: “Низкая скорость” – “Высокая скорость” – “Выкл.”

Практические советы

• При монтаже проверьте глубину отверстия - корпус механизма имеет длину 15 мм, а гайка требует свободного места сзади
• Для увеличения срока службы избегайте усилий на ручку в сторону - поворачивайте строго по оси
• Подсветка работает при подаче напряжения на отдельные выводы - используйте подходящий источник 12–24 В постоянного тока
• При замене старого переключателя - убедитесь, что новый xb4bd3fl-g имеет ту же схему контактов и тип фиксации
• Не затягивайте фиксирующую гайку слишком сильно - это может деформировать резьбу или повредить линзу
