Исполнительный механизм переключателя ХB4 на 3 положения с фиксацией, без подсветки короткой ручкой EKF PROxima | XB4BD3F

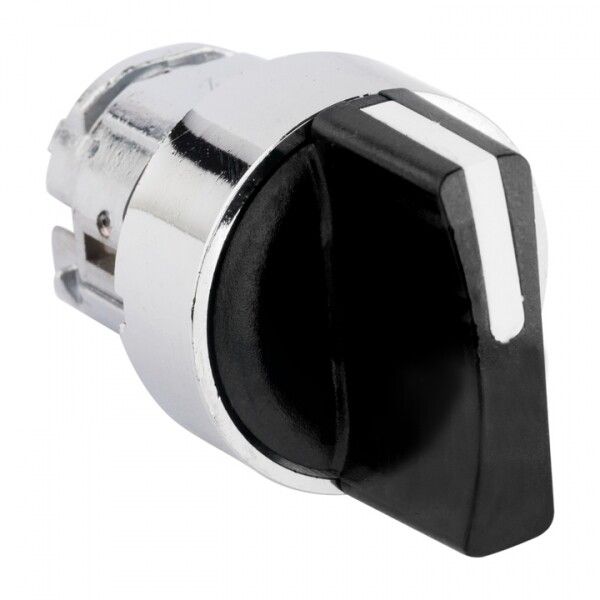

Исполнительный механизм переключателя ХB4 на 3 положения с фиксацией, без подсветки, с короткой ручкой - механическое устройство от EKF серии XB4, предназначенное для надёжного переключения электрических цепей в условиях промышленной среды. Подходит для установки в панели управления, посты кнопочные и распределительные устройства.

Назначение и область применения

Этот переключатель используется для ручного управления технологическими процессами, где требуется выбрать одно из трёх состояний с фиксацией каждого положения. Применяется в системах управления электроприводами, АВР, станках, конвейерах, вводно-распределительных устройствах и других местах, где важна точность и устойчивость положения рычага.

Технические характеристики

• Тип изделия: механический переключатель
• Количество положений: 3 (с фиксацией в каждом)
• Тип элемента управления: поворотная короткая ручка
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Габаритные размеры: 22×22×15 мм
• Материал корпуса и переднего кольца: металл
• Цвет: чёрный
• Подсветка: отсутствует
• Форма линзы: круглая
• Напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока

Совместимость и монтаж

Переключатель совместим с креплениями серии XB4 и устанавливается в стандартные отверстия диаметром 22 мм. Для монтажа необходимо просверлить отверстие в панели, вставить механизм и закрепить его с помощью гайки сзади. Устройство не требует дополнительных адаптеров - работает сразу после установки. Обратите внимание: клеммы и контакты не входят в комплект - их выбирают отдельно в зависимости от задачи.

Безопасность и стандарты

Устройство соответствует требованиям к применению в промышленных электроустановках. Степень защиты IP54 обеспечивает работу в помещениях с повышенной запылённостью и возможными брызгами воды. Материал корпуса - металл, что исключает возгорание при нормальных нагрузках. Напряжения и токи, указанные в спецификации, соответствуют нормам безопасности для оборудования класса II.

Преимущества

• Металлический корпус обеспечивает долговечность и устойчивость к механическим воздействиям
• Фиксация в трёх положениях предотвращает случайное переключение
• Короткая ручка снижает риск задевания при работе рядом с другими элементами
• IP54 позволяет использовать в менее защищённых зонах цеха, где недоступны герметичные решения
• Совместимость с серийной арматурой XB4 даёт возможность легко заменить или модифицировать панель управления

Ограничения применения

• Не подходит для помещений с постоянным воздействием струй воды или погружением - IP54 не обеспечивает полную герметичность
• Отсутствие подсветки делает невозможным использование в условиях плохой видимости без внешней подсветки панели
• Не рассчитан на высокочастотные импульсные нагрузки - только для коммутации постоянного и сетевого тока
• Короткая ручка неудобна при управлении в перчатках - рекомендуется проверить эргономику перед массовым внедрением

Примеры использования

• Выбор режима работы станка: “Автомат”, “Ручной”, “Останов”
• Переключение между источниками питания в системе АВР
• Управление направлением движения конвейера (вперёд / стоп / назад)
• Активация аварийного режима в системе контроля температуры

Практические советы

• При заказе убедитесь, что выбраны подходящие контактные группы - они продаются отдельно и должны соответствовать токовой нагрузке вашей цепи
• Проверьте посадочный диаметр отверстия в панели - он должен точно соответствовать 22 мм
• Для удобства обслуживания используйте метки на панели рядом с переключателем - так оператор быстрее определит текущее положение
• Если нужна подсветка - рассмотрите другие модели серии XB4 с индикацией, например, XB4BD3L
• При монтаже затягивайте крепёж равномерно - перекос может вызвать заедание механизма
