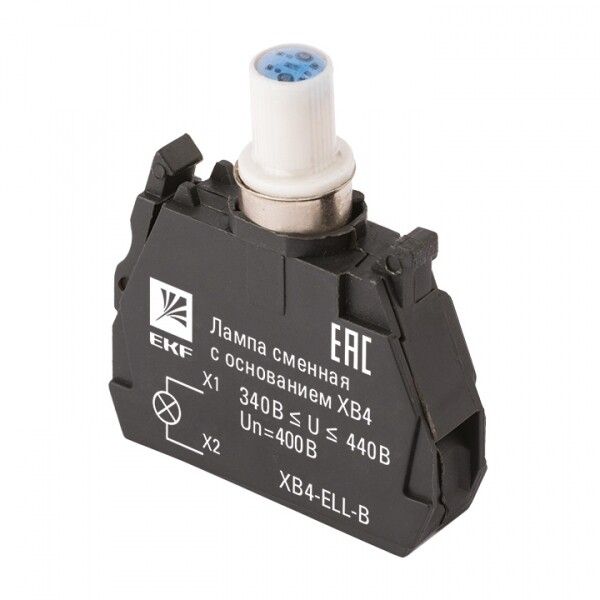

Лампа сменная c основанием XB4 синяя 400В EKF PROxima | XB4-ELL-B

Сменная лампа EKF xb4-ell-b с основанием XB4 - это LED-источник света с синим цветом свечения, рассчитанный на работу в сетях переменного тока 400 В. Лампа совместима с компонентами серии PROxima и используется в кнопках, переключателях и пультах управления промышленным оборудованием.

Назначение и область применения

Лампа EKF xb4-ell-b служит для индикации состояния оборудования - включено/выключено, авария, готовность. Устанавливается внутрь кнопок и переключателей серии XB4, которые используются в системах управления станков, конвейеров, вводно-распределительных устройств, АВР и других промышленных панелях. Подходит для мест, где требуется четкая визуальная сигнализация в условиях высокой освещённости.

Технические характеристики

• Тип лампы: светодиод (LED)
• Номинальное напряжение: 400 В переменного тока (AC)
• Напряжение постоянного тока (DC): не поддерживается (0 В)
• Частота сети: 50 Гц (совместима с 50–60 Гц)
• Цвет свечения: синий
• Тип цоколя: BA9s - двухконтактный штыревой, с фиксацией поворотом
• Крепление: встраивается в основание кнопки/переключателя XB4
• Комплектация: лампа уже установлена в корпусе, замена происходит без дополнительных деталей

Совместимость и монтаж

Лампа EKF xb4-ell-b предназначена исключительно для установки в модули серии XB4. Цоколь BA9s обеспечивает надёжную механическую и электрическую связь с гнездом в базовой плате. Для замены необходимо:

• Отключить питание оборудования;
• Извлечь старую лампу из основания XB4, повернув её против часовой стрелки;
• Установить новую лампу, вставив цоколь и повернув по часовой стрелке до щелчка;
• Проверить работоспособность после включения питания.

Не используйте лампу вне рамок комплекта XB4 - она не имеет самостоятельного крепления и не предназначена для прямого подключения к проводам.

Безопасность и стандарты

Лампа соответствует требованиям к использованию в цепях переменного тока до 660 В, указанным в техническом описании серии XB4. Произведена в соответствии с нормами безопасности для промышленной автоматизации. Напряжение 400 В - максимальное рабочее значение, превышение недопустимо.

Преимущества

• Светодиодная технология - долгий срок службы, низкий расход энергии, устойчивость к вибрациям.
• Готовый к замене элемент - не требует пайки, дополнительных соединений или адаптеров.
• Синий цвет хорошо виден даже при ярком фоновом освещении, что важно в производственных зонах.
• Совместимость с целой серией XB4 позволяет легко менять функции панели, сохраняя одинаковые лампы.

Ограничения применения

• Не работает от постоянного тока - нельзя использовать в цепях DC, даже при 400 В.
• Максимальное напряжение - 400 В AC. Превышение вызывает выход из строя.
• Подходит только для модулей XB4. Не совместима с другими типами цоколей (например, E10, G4, T10).
• Не предназначена для работы во взрывоопасных средах - не имеет соответствующего взрывозащитного исполнения.

Примеры использования

• Индикация “вкл.” на кнопке запуска станка в цеху.
• Сигнал “готов” на пульте управления конвейером.
• Индикация режима “резерв” в АВР-шкафу.
• Световая подсказка “остановка” на посте управления насосной станцией.

Практические советы

• При замене всегда проверяйте соответствие напряжения - 400 В AC, а не 220 В или 24 В DC.
• Если лампа горит слабо или мерцает - возможно, проблема в контактах самого основания XB4, а не в самой лампе.
• Запасные лампы xb4-ell-b храните в оригинальной упаковке - чувствительны к статическому электричеству.
• Для удобства обслуживания рекомендуется иметь набор ламп всех цветов (синяя, красная, белая, жёлтая) - они имеют одинаковый цоколь и форм-фактор.
