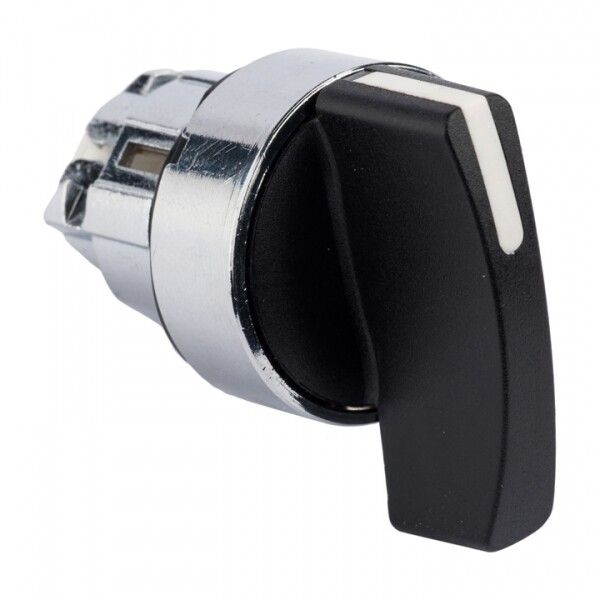

Исполнительный механизм переключателя ХB4 на 2 положения с фиксацией, без подсветки длинной ручкой EKF PROxima | XB4BJ2F

Механизм переключателя исполнительный ХB4 на 2 положения с фиксацией, без подсветки, с длинной ручкой - это надёжный механический коммутирующий элемент от EKF, предназначенный для ручного управления оборудованием в промышленных системах. Артикул xb4bj2f соответствует серии XB4 и совместим со стандартными монтажными отверстиями 22 мм.

Назначение и область применения

Этот механизм используется для ручного переключения состояния оборудования между двумя фиксированными режимами. Подходит для установки в кнопочные посты, распределительные щиты, системы АВР, пункты управления электроприводами и другие места, где требуется надёжное и долговечное управление. Применяется в цепях переменного тока до 660 В и постоянного - до 400 В, частотой 50–60 Гц.

Технические характеристики

• Количество положений: 2 (фиксированные)
• Тип элемента управления: поворотная рукоятка с удлинённым рычагом
• Фиксация: механическая, удерживает выбранное положение
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Материал корпуса: металл - обеспечивает прочность и устойчивость к механическим воздействиям
• Диаметр отверстия для монтажа: 22 мм
• Наличие переднего кольца: да - позволяет плотно закрепить устройство в панели
• Цвет: чёрный
• Конструкция линзы: круглая - классическая форма для удобного визуального определения положения
• Тип изделия: механический переключатель - без электроники, работает исключительно через физическое движение

Совместимость и монтаж

Механизм ХB4 совместим с комплектующими серии XB4 от EKF. Установка осуществляется в панель через отверстие диаметром 22 мм. Переднее кольцо фиксирует устройство с помощью зажимов, не требует дополнительных крепёжных элементов. Для работы необходимо подключить внешние контакты - сам механизм не содержит внутренних контактов, они выбираются отдельно в зависимости от задачи. Совместим с контактными модулями серии XB4, которые можно заказать дополнительно.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для промышленного электрооборудования. Степень защиты IP54 обеспечивает работу в условиях повышенной запылённости и возможного попадания влаги. Материал корпуса - металл - снижает риск возгорания и повышает устойчивость к внешним воздействиям. Соответствует нормам для использования в цепях до 660 В AC / 400 В DC.

Преимущества

• Удлинённая ручка обеспечивает удобное управление даже в ограниченном пространстве или при использовании перчаток
• Механическая фиксация предотвращает случайное переключение
• Металлический корпус устойчив к ударным нагрузкам и химическому воздействию
• IP54 - подходит для помещений с высокой влажностью, цехов, наружных щитов
• Готов к интеграции в составные панели управления благодаря стандартизированному креплению 22 мм

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не имеет встроенной подсветки - нельзя использовать там, где требуется визуальная индикация положения в темноте
• Требует отдельного подключения контактных модулей - не является готовым переключателем “все в одном”
• Не рекомендован для частых циклов включения/выключения более 1000 раз в час - возможен быстрый износ механики

Примеры использования

• Переключение режима работы насоса: “работа” ↔ “останов”
• Выбор источника питания в системе АВР: “основной” ↔ “резервный”
• Активация/деактивация аварийного тормоза на конвейере
• Ручной запуск/остановка вентилятора в шкафу управления
• Управление световым сигналом в цеховой зоне

Практические советы

• При монтаже проверьте глубину панели - она должна позволять полностью утопить механизм, чтобы переднее кольцо плотно прилегало
• Для увеличения срока службы избегайте чрезмерного усилия при переключении - достаточно легкого поворота
• Если нужна подсветка, замените этот механизм на модель с индексом “L” (например, xb4bl2f)
• Подбирайте контактные модули по току и числу полюсов - максимальный ток контактов серии XB4 составляет 10 А
• Для условий с высокой вибрацией используйте дополнительную контргайку или герметик на резьбе крепления
