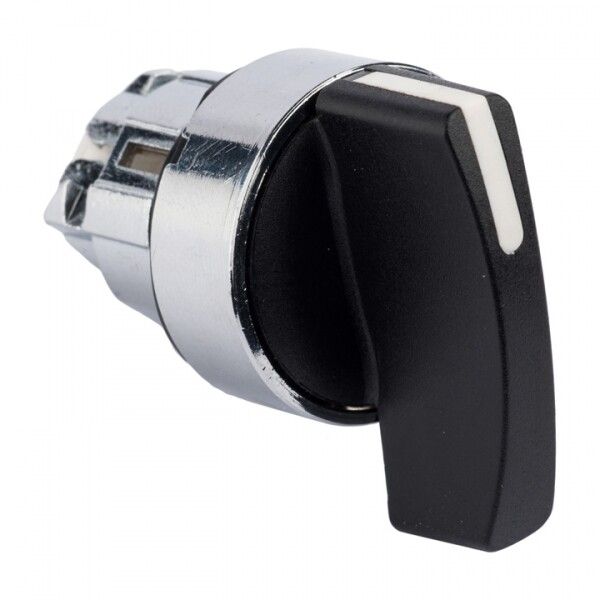

Исполнительный механизм переключателя ХB4 на 2 положения возвратный без фиксации, подсветки с длинной ручкой EKF PROxima | XB4BJ2

Исполнительный механизм переключателя ХB4 на 2 положения возвратный без фиксации, без подсветки с длинной ручкой - механическое устройство от EKF серии PROxima (артикул xb4bj2), предназначенное для ручного управления технологическими процессами через двухпозиционное переключение без сохранения положения.

Назначение и область применения

Этот исполнительный механизм используется там, где требуется надёжное и быстрое управление оборудованием вручную - например, запуск, остановка или переключение режимов. Подходит для установки в кнопочные посты, распределительные щиты, системы АВР и пункты управления электроприводами. Применяется в промышленных условиях: на конвейерах, насосных станциях, станках с ЧПУ и других системах с частыми ручными командами.

Технические характеристики

• Тип управления: поворотная рукоятка с удлинённым рычагом
• Количество положений: 2
• Возвратный механизм: да - после действия рукоятка сама возвращается в исходное положение
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Диаметр отверстия для монтажа: 22 мм
• Материал корпуса: металл - прочный и долговечный
• Форма линзы: круглая
• Цвет: черный
• Подсветка: отсутствует
• Переднее кольцо: есть - обеспечивает плотную посадку и герметичность в панели

Совместимость и монтаж

Исполнительный механизм ХB4 совместим со всеми стандартными креплениями серии XB4 от EKF. Устанавливается в панель через отверстие диаметром 22 мм. Для работы требуются внешние контактные модули (не входят в комплект), которые можно выбрать отдельно в зависимости от нагрузки и числа контактов. Монтаж выполняется путём вставки механизма в подготовленное отверстие и фиксации с помощью штатного зажимного кольца. Не требует специальных инструментов - достаточно плоскогубцев для затяжки крепления.

Безопасность и стандарты

Соответствует требованиям к электрооборудованию для промышленного применения. Работает в сетях переменного тока до 660 В / 50–60 Гц и постоянного тока до 400 В. Защита IP54 позволяет использовать устройство в помещениях с повышенной влажностью, пылью или возможностью попадания брызг - однако не рекомендовано для открытых площадок или воздействия струй воды.

Преимущества

• Удлинённая ручка обеспечивает удобное управление даже в ограниченном пространстве или при использовании перчаток
• Металлический корпус устойчив к механическим повреждениям и длительной эксплуатации
• Автоматический возврат снижает риск случайного оставления переключателя в активном состоянии
• Стандартный диаметр 22 мм гарантирует совместимость с широким спектром панелей и корпусов
• Отсутствие подсветки делает изделие подходящим для условий, где световые сигналы не нужны или могут мешать

Ограничения применения

• Не предназначен для использования во взрывоопасных средах - отсутствует взрывозащита
• Не работает при температуре ниже –25 C и выше +60 C - проверьте условия окружающей среды
• Не имеет внутренних контактов - необходимо дополнительно приобрести контактный модуль
• Отсутствие подсветки исключает возможность визуального контроля состояния в темноте

Примеры использования

• Запуск и остановка конвейера на пищевом производстве
• Переключение между основным и резервным питанием в АВР
• Аварийная остановка станка с ЧПУ
• Управление насосом в канализационной насосной станции
• Локальное управление вентилятором в помещении с высокой запылённостью

Практические советы

• При выборе контактного модуля учтите тип тока (AC/DC), рабочее напряжение и число контактов - они должны соответствовать нагрузке оборудования
• Для установки в металлические панели используйте уплотнительное кольцо, чтобы предотвратить попадание пыли под крышку
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую часть внутри механизма
• Если нужна подсветка или фиксация положения - выбирайте другие модели серии XB4, например, с индикацией или фиксацией
• Проверьте глубину монтажного отверстия - механизм требует свободного места для движения рукоятки внутри корпуса
