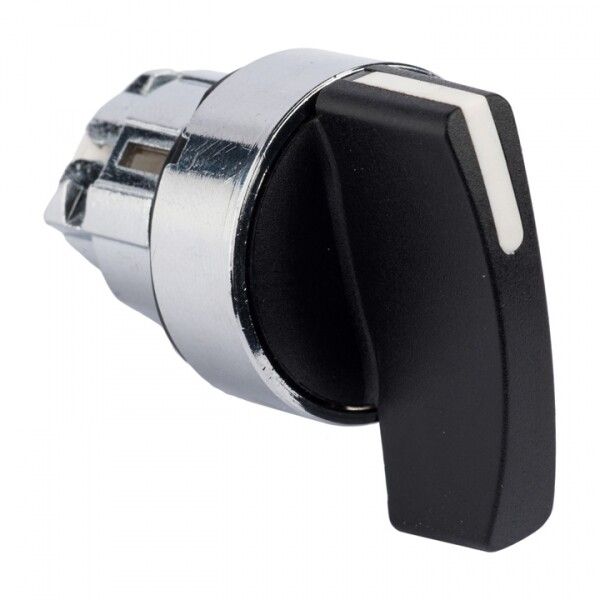

Исполнительный механизм переключателя ХB4 на 3 положения возвратный без фиксации, подсветки с длинной ручкой EKF PROxima | XB4BJ3

Исполнительный механизм переключателя ХB4 на 3 положения возвратный без фиксации, без подсветки с длинной ручкой - это механический элемент управления от EKF серии PROxima, предназначенный для надёжного и точного переключения цепей в промышленном оборудовании. Артикул xb4bj3 обеспечивает простую установку и долгий срок службы даже в условиях пыли и влаги.

Назначение и область применения

Этот исполнительный механизм используется для ручного управления технологическими процессами через три рабочих положения. После действия рукоятка автоматически возвращается в исходное состояние - без фиксации. Подходит для установки в кнопочные посты, распределительные щиты, системы АВР и станции управления электроприводами. Применяется на станках, конвейерах, насосных станциях и других объектах, где требуется частое, но временное воздействие.

Технические характеристики

• Тип элемента управления: рукоятка поворотная удлинённая
• Количество положений: 3
• Тип переключения: самовозврат (без фиксации)
• Тип изделия: механический переключатель
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Диаметр отверстия для монтажа: 22 мм
• Материал корпуса: металл
• Наличие переднего кольца: да - обеспечивает плотную посадку в панель
• Форма линзы: круглая
• Цвет элементов: чёрный
• Подсветка: отсутствует

Совместимость и монтаж

Исполнительный механизм ХB4 совместим со всеми комплектующими серии PROxima с диаметром 22 мм. Для установки необходимо просверлить отверстие 22 мм в панели, вставить механизм и закрепить его с помощью переднего кольца. Удлинённая ручка позволяет удобно управлять устройством даже при ограниченном доступе. Механизм не требует внешних источников питания - работает исключительно механически. Совместим с контактными модулями серии XB4 для формирования нужной коммутационной схемы.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP54 гарантирует безопасную работу в помещениях с повышенной запылённостью и возможным попаданием влаги. Напряжение работы: до 660 В переменного тока (50/60 Гц) и до 400 В постоянного тока. Соответствует нормам безопасности для оборудования класса IEC 60947-5-1.

Преимущества

• Металлический корпус обеспечивает прочность и устойчивость к механическим нагрузкам
• Переднее кольцо предотвращает проворачивание и обеспечивает герметичность монтажа
• Удлинённая ручка снижает усилие при управлении и увеличивает комфорт при работе
• Отсутствие подсветки делает изделие подходящим для систем, где индикация не требуется или реализуется отдельно
• Гибкая система сборки: можно комбинировать с различными контактными группами для создания нужной функциональности

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - степень защиты IP54 недостаточна для таких условий
• Отсутствие подсветки исключает возможность визуальной индикации состояния - нельзя использовать там, где важно видеть активное положение
• Не рекомендован для частых циклов более 1000 в час - длительная эксплуатация при высокой частоте может снизить срок службы механизма
• Требует жесткой фиксации панели - слабые или гибкие поверхности могут вызвать люфт и преждевременный износ

Примеры использования

• Управление скоростью конвейера - переключение между “медленно”, “нормально” и “остановка”
• Выбор режима работы насосной станции: “ручной”, “автоматический”, “выключение”
• Аварийная остановка на станке - возврат в нейтральное положение после срабатывания
• Ручное управление пускателем в распределительном шкафу

Практические советы

• При монтаже проверьте глубину панели - она должна позволять полностью утопить механизм, чтобы переднее кольцо плотно прилегало
• Для увеличения срока службы избегайте резких ударов по ручке - используйте плавные повороты
• Если требуется индикация состояния, выберите аналог с подсветкой или подключите внешний индикатор
• При использовании в многоконтактных схемах убедитесь, что выбранные контактные модули поддерживают ваше напряжение и ток
• Запрещено применять этот механизм вместо фиксируемых переключателей - он не сохраняет положение, что может привести к аварии в критических системах
