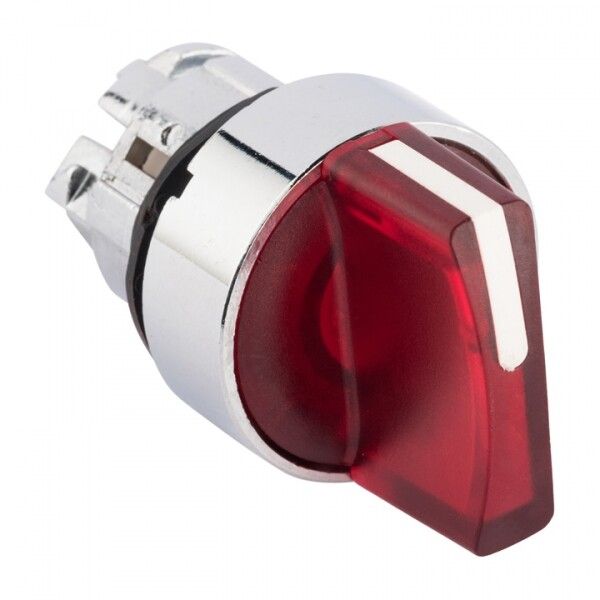

Исполнительный механизм переключателя ХB4 красный на 3 положения возвратный без фиксации, с подсветкой короткой ручкой EKF PROxima | XB4BD3L-R

Исполнительный механизм переключателя ХB4 красный на 3 положения возвратный без фиксации с подсветкой с короткой ручкой - это механический коммутирующий элемент серии PROxima от EKF, предназначенный для ручного управления оборудованием с возвратом в исходное положение после воздействия. Подсветка и компактная ручка обеспечивают удобство работы в условиях ограниченной видимости и плотной компоновки.

Назначение и область применения

Исполнительный механизм переключателя ХB4 используется для ручного переключения между тремя состояниями в системах управления технологическим оборудованием. Применяется там, где требуется временно изменить режим работы - например, запуск/останов/реверс двигателя, выбор режима работы станка, активация резервного контура. Устанавливается в кнопочные посты, щиты управления, распределительные устройства и системы АВР. Подходит для сред с повышенной влажностью и пылью благодаря защите IP54.

Технические характеристики

• Количество положений: 3 - переключение между тремя рабочими состояниями, возврат в нейтральное положение при отпускании
• Тип механизма: пружинно-возвратный - без фиксации, возвращается в начальное положение автоматически
• Управление: поворотная короткая ручка - компактна, требует минимального усилия и места для действия
• Подсветка: да, красная линза - визуальная индикация активного состояния, работает при любом уровне освещённости
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Диаметр отверстия для установки: 22 мм - совместим со стандартными монтажными отверстиями в панелях
• Материал корпуса: металл - прочность, долговечность, устойчивость к механическим нагрузкам
• Цвет: красный - цвет ручки и индикатора одинаковый, обеспечивает единый визуальный сигнал
• Переднее кольцо: есть - уплотнение и фиксация в панели, предотвращает проворачивание
• Конструкция линзы: круглая - равномерное рассеивание света, высокая заметность

Совместимость и монтаж

Исполнительный механизм переключателя ХB4 устанавливается в стандартные монтажные отверстия диаметром 22 мм. Для сборки требуется совмещение с контактным модулем серии XB4 (например, xb4bd3l-r - указанный артикул уже включает исполнительную часть). Монтаж осуществляется через переднее кольцо с зажимом сзади. Напряжение питания для подсветки определяется подключаемым контактным модулем - необходимо выбирать модуль с подходящим классом напряжения (до 660 В переменного и до 400 В постоянного тока). Не требует специальных инструментов - достаточно отвёртки и проверки соответствия типов контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования управления в промышленных условиях. Защита IP54 позволяет использовать его в помещениях с возможным попаданием пыли и влаги. Соответствие нормам для цепей до 660 В AC / 400 В DC обеспечено конструкцией контактной группы, входящей в состав модуля. Серия PROxima прошла сертификацию в рамках ЕАЭС.

Преимущества

• Возврат в нейтраль - безопасность: устройство не остаётся в активном состоянии случайно
• Яркая красная подсветка - быстрая визуализация текущего положения даже в плохо освещённых местах
• Металлический корпус - устойчивость к ударным нагрузкам и химическому воздействию
• Короткая ручка - экономия пространства, идеально для плотных панелей
• Гибкость сборки - можно комбинировать с различными контактными модулями под нужное напряжение и число контактов

Ограничения применения

• Не предназначен для длительного удерживания в одном положении - только временное управление
• Подсветка работает только при наличии подключенного контактного модуля с питанием - сам по себе не светится
• Запрещена установка в средах с постоянным погружением в жидкость или сильным струйным воздействием воды - IP54 не обеспечивает герметичность при гидроударах
• Не рекомендовано применение в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Управление трёхпозиционным режимом станка: “Вкл” – “Останов” – “Реверс”, с возвратом в “Останов” при отпускании
• Выбор режима работы насоса: “Автомат” – “Выкл” – “Ручной”
• Активация резервного источника питания в АВР - переключение между основным и резервным контуром
• Пульт управления конвейером: “Пуск” – “Стоп” – “Обратный ход”

Практические советы

• При замене старого переключателя - сверьте диаметр отверстия (22 мм) и тип крепления (переднее кольцо)
• Для надёжной работы подсветки используйте контактный модуль с напряжением, совпадающим с сетью управления
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую линзу внутри
• Проверьте, что ручка свободно поворачивается - при монтаже в толстых панелях убедитесь, что нет перекоса
• Использование с другими цветами ручек возможно - серия XB4 позволяет менять только внешнюю часть, сохраняя внутренний механизм
