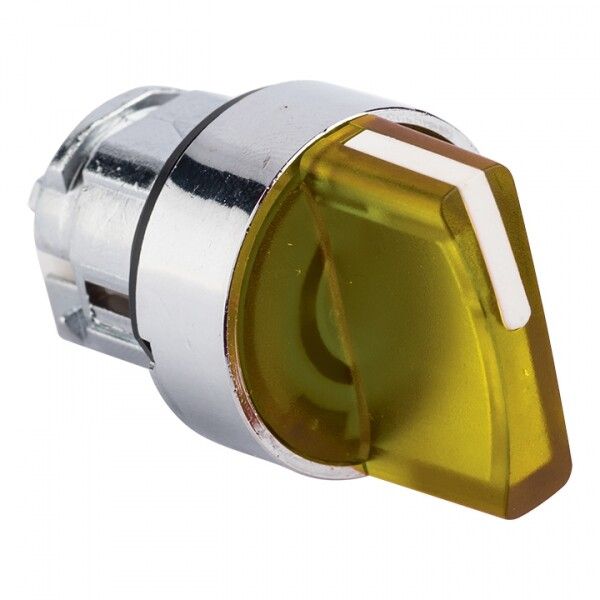

Исполнительный механизм переключателя ХB4 желтый на 3 положения возвратный без фиксации, с подсветкой короткой ручкой EKF PROxima | XB4BD3L-Y E

Исполнительный механизм переключателя ХB4 желтый на 3 положения возвратный без фиксации с подсветкой с короткой ручкой - это механический коммутирующий элемент серии PROxima от EKF, предназначенный для точечного управления оборудованием в условиях повышенной запыленности и влаги. Артикул xb4bd3l-y обеспечивает визуальную индикацию состояния через желтую подсветку и надежное возвращение в исходное положение после воздействия.

Назначение и область применения

Переключатель используется для ручного управления технологическими процессами в электрооборудовании. Подходит для установки в кнопочные посты, распределительные щиты, системы АВР и пункты управления электроприводами. Применяется там, где требуется многопозиционный контроль без сохранения положения - например, для выбора режимов работы станка, временного включения насоса или ручного управления конвейером.

Технические характеристики

• Количество положений: 3 - позволяет выбирать между тремя состояниями (например, «включено», «остановлено», «реверс»)
• Тип механизма: пружинно-возвратный - после отпускания ручка сама возвращается в нейтральное положение, без фиксации
• Подсветка: да, желтая линза - визуально указывает на активное состояние, видна даже при слабом освещении
• Степень защиты: IP54 - защищён от пыли (не полностью, но препятствует её проникновению в достаточной степени для помещений) и брызг воды из любого направления
• Диаметр отверстия для монтажа: 22 мм - совместим со стандартными корпусами и панелями под 22 мм
• Материал корпуса: металл - прочный, устойчив к механическим нагрузкам и температурным перепадам
• Цвет: жёлтый - соответствует цвету подсветки, обеспечивает высокую контрастность и узнаваемость
• Тип элемента управления: короткая поворотная ручка - компактная форма, удобна для ограниченного пространства
• Наличие переднего кольца: да - обеспечивает плотную посадку и герметичность при установке в панель
• Конструкция линзы: круглая - равномерное рассеивание света

Совместимость и монтаж

Исполнительный механизм ХB4 желтый на 3 положения возвратный без фиксации с подсветкой с короткой ручкой (артикул xb4bd3l-y) устанавливается в стандартные отверстия диаметром 22 мм. Для монтажа требуется предварительно просверленное отверстие в панели, затем механизм вставляется и фиксируется резьбовым креплением сзади. Переднее кольцо плотно прилегает к поверхности, обеспечивая защиту от внешних воздействий. Совместим с контактными модулями серии XB4 - можно комбинировать с различными типами контактов (НО/ЗА) для формирования нужной логики управления. Установка возможна как в горизонтальные, так и вертикальные панели.

Безопасность и стандарты

Устройство соответствует требованиям к устройствам управления в электроустановках до 1000 В. Работает в сетях переменного тока до 660 В и постоянного тока до 400 В при частоте 50–60 Гц. Защита IP54 делает его пригодным для использования в помещениях с повышенной влажностью или наличием пыли - например, на производстве, в цехах, на складах. Материал корпуса не поддерживает горение и соответствует нормам безопасности для промышленного оборудования.

Преимущества

• Яркая желтая подсветка снижает риск ошибочного управления - легко определить текущее положение даже при плохом освещении
• Металлический корпус обеспечивает долговечность при частых операциях и вибрациях
• Пружинный возврат исключает случайное заклинивание - механизм всегда возвращается в нейтральное положение
• Стандартный диаметр 22 мм гарантирует заменяемость с другими изделиями серии XB4
• Компоненты серии PROxima взаимозаменяемы - можно менять только ручку или линзу, не меняя весь механизм

Ограничения применения

• Не предназначен для длительного погружения в жидкости - IP54 не обеспечивает защиту от струй под давлением или сплошного потока воды
• Не рекомендован для использования во взрывоопасных зонах - отсутствует сертификация Ex
• Не имеет механической фиксации положений - нельзя использовать там, где требуется удерживать рычаг в крайнем положении без усилия
• Подсветка работает только при наличии питания в цепи управления - не является автономным источником света

Примеры использования

• Выбор режима работы станка: «Автоматический» – «Ручной» – «Останов»
• Управление насосом: «Вкл.» – «Выкл.» – «Обратный ход»
• Ручной запуск конвейера с возможностью быстрого прекращения движения
• Локальный пульт управления в шкафу АВР для перевода нагрузки между источниками

Практические советы

• При монтаже проверьте глубину отверстия - механизм требует свободного места сзади для фиксации гайки и проводки
• Если планируете использовать в местах с частыми мойками, дополнительно уплотните место установки силиконовым герметиком
• Цвет подсветки совпадает с цветом корпуса - это важно при использовании нескольких аналогичных устройств рядом: чтобы не перепутать функции, используйте подписи или цветовые метки на панели
• Для увеличения срока службы избегайте ударных нагрузок на ручку - хотя корпус металлический, частые резкие повороты могут повредить внутренний пружинный механизм
• При замене старого переключателя - сверьте тип контактов (НО/ЗА) и количество полюсов, поскольку xb4bd3l-y - это только исполнительный механизм, без контактов
