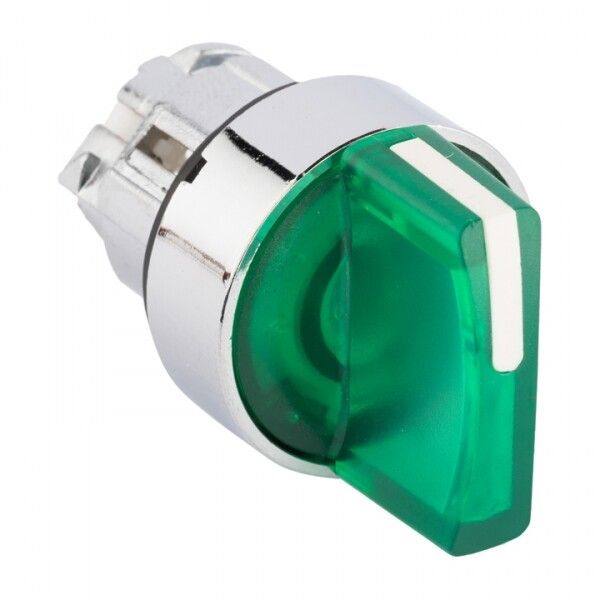

Исполнительный механизм переключателя ХB4 зеленый на 3 положения возвратный без фиксации, с подсветкой короткой ручкой EKF PROxima | XB4BD3L-G

Исполнительный механизм переключателя ХB4 зеленый на 3 положения возвратный без фиксации с подсветкой с короткой ручкой - это механический управляющий элемент с пружинным возвратом и цветной подсветкой, предназначенный для точечного управления оборудованием в промышленных системах. Бренд EKF, артикул xb4bd3l-g, обеспечивает надежную работу в условиях повышенной запыленности и влаги.

Назначение и область применения

Переключатель ХB4 используется для ручного управления технологическими процессами, где требуется быстрое переключение между тремя состояниями без сохранения положения. Подходит для установки в кнопочные посты, щиты управления, системы АВР, станции управления электродвигателями и другое оборудование с частым ручным воздействием. Применяется на конвейерах, насосных станциях, вентиляционных системах и других объектах, требующих четкого контроля режимов работы.

Технические характеристики

• Тип элемента управления: поворотная рукоятка короткой формы
• Количество положений: 3
• Тип механизма: пружинно-возвратный (не фиксируется в положении, возвращается в исходное состояние при отпускании)
• Цвет: зеленый корпус и зеленая линза подсветки
• Степень защиты IP54: защищает от пыли (ограниченный доступ) и брызг воды со всех направлений
• Подсветка: да, светодиодная, равномерно освещает линзу
• Материал корпуса: металл - прочный, устойчив к механическим нагрузкам
• Диаметр монтажного отверстия: 22 мм
• Форма линзы: круглая
• Наличие переднего кольца: да - обеспечивает плотную посадку в панель и герметичность

Совместимость и монтаж

Исполнительный механизм ХB4 совместим с компонентами серии PROxima и другими изделиями стандарта 22 мм. Установка осуществляется через стандартное отверстие диаметром 22 мм. Переднее кольцо фиксирует устройство в панели, предотвращая проворачивание. Для подключения используются внешние контакты - они не входят в состав этого модуля, но совместимы с контактными блоками серии XB4. Монтаж возможен в металлические и пластиковые панели с толщиной до 8 мм. Не рекомендуется использовать в местах с постоянным потоком струй воды или погружением в жидкости - IP54 не гарантирует полную гидроизоляцию.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для промышленного применения. Работает в сетях переменного тока до 660 В / 50–60 Гц и постоянного тока до 400 В. Соответствует нормам безопасности для оборудования класса IEC 60947-5-1. Напряжение питания подсветки не указано - подключается через внешнюю цепь, совместимую с типом используемых контактов.

Преимущества

• Четкая визуальная индикация: зеленая подсветка сразу показывает активное положение
• Металлический корпус - высокая долговечность и устойчивость к ударным нагрузкам
• Защита IP54 позволяет применять в помещениях с повышенной влажностью и пылью
• Короткая ручка снижает риск случайного срабатывания и удобна при ограниченном пространстве
• Возвратный механизм исключает ошибочное оставление переключателя в рабочем состоянии

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не имеет встроенных контактов - необходимо докупать отдельно контактный блок подходящего типа
• Не рассчитан на частые циклы более 1000 в час - износ пружины и контактов возрастает при экстремальной частоте срабатывания
• Подсветка работает только при наличии внешнего источника питания - не автономна

Примеры использования

• Выбор режима работы станка: “Стандартный” – “Тестовый” – “Останов”
• Управление вентиляцией: “Выкл.” – “Низкая скорость” – “Высокая скорость”
• Аварийный сброс в системе АВР: “Основной источник” – “Резерв” – “Отключен”
• Ручной запуск/остановка насоса с контролем текущего состояния

Практические советы

• При монтаже проверьте толщину панели - она должна соответствовать возможности фиксации передним кольцом (обычно до 8 мм)
• Для увеличения срока службы избегайте чрезмерного усилия при повороте - механизм чувствителен к перегрузкам
• Если нужна яркая видимость в темноте - убедитесь, что питание подсветки согласовано с напряжением вашей цепи
• При использовании в пыльных цехах регулярно проверяйте целостность уплотнений и чистоту поверхности линзы
• Этот переключатель - часть сборной системы XB4: можно комбинировать с другими цветами и формами рукояток для унификации интерфейса управления
