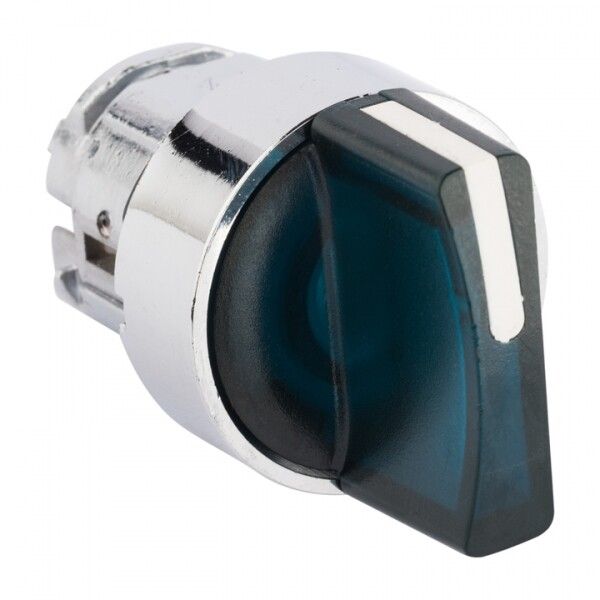

Исполнительный механизм переключателя ХB4 синий на 3 положения возвратный без фиксации, подсветки с короткой ручкой EKF PROxima | XB4BD3L-B E

Механизм переключателя исполнительный ХB4 синий на 3 положения возвратный без фиксации, без подсветки с короткой ручкой - это надёжный механический элемент управления от EKF серии PROxima, предназначенный для частого ручного воздействия в системах автоматизации. Артикул xb4bd3l-b используется там, где требуется быстрый возврат в исходное состояние после действия оператора.

Назначение и область применения

Этот механизм предназначен для управления технологическими процессами через ручной переключатель с трёхпозиционным управлением. Он работает в цепях переменного тока до 660 В и постоянного тока до 400 В, частотой 50–60 Гц. Применяется в постах управления, распределительных щитах, системах АВР, станциях управления электродвигателями и других местах, где нужна точная и многократная регулировка режимов работы оборудования.

Технические характеристики

• Количество положений: 3 - позволяет выбирать между двумя рабочими состояниями и нейтральным положением;
• Тип механизма: пружинно-возвратный (без фиксации) - после освобождения ручка сама возвращается в среднее положение;
• Управление: поворотная короткая ручка - удобна для компактных панелей и ограниченного пространства;
• Цвет: синий - соответствует стандартному цветовому кодированию для определённых функций (например, «пуск» или «нормальное положение»);
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления;
• Монтажное отверстие: 22 мм - совместим со стандартными корпусами и панелями для устройств этого формата;
• Материал: металл - обеспечивает прочность и долговечность даже в условиях вибраций и повышенной нагрузки;
• Линза: круглая - равномерное рассеивание света (хотя подсветка отсутствует в данной модификации);
• Переднее кольцо: есть - улучшает герметичность и удержание в панели.

Совместимость и монтаж

Механизм ХB4 легко устанавливается в стандартные монтажные отверстия диаметром 22 мм. Подходит для сборки в комбинированные панели с другими элементами серии PROxima - кнопками, сигнальными лампами и переключателями. Для установки достаточно вставить механизм в отверстие и закрепить гайкой сзади. Учитывайте, что данный механизм не имеет внутренней подсветки - он требует внешнего освещения или сочетания с подсвечивающими элементами, если необходимо визуальное указание положения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Степень защиты IP54 обеспечивает работу в помещениях с высокой запылённостью или возможностью попадания брызг воды. Максимальные значения напряжения (AC 660 В / DC 400 В) позволяют использовать его в большинстве типовых промышленных сетей без дополнительных преобразователей.

Преимущества

• Высокая механическая стойкость благодаря металлическому корпусу - выдерживает частые срабатывания;
• Пружинный возврат исключает случайную фиксацию в крайнем положении - снижает риск ошибок оператора;
• Совместимость с широкой линейкой аксессуаров серии PROxima - можно собрать комплексное решение под конкретную задачу;
• Стандартный размер 22 мм - универсальность для замены аналогов и модернизации старых панелей.

Ограничения применения

• Не предназначен для длительного удерживания в одном из крайних положений - механизм всегда возвращается в нейтральное;
• Отсутствие подсветки делает невозможным визуальный контроль положения в темноте - требуется внешняя подсветка панели;
• Не рекомендован для использования во взрывоопасных зонах - степень защиты IP54 недостаточна для классов взрывозащиты Ex;
• Подходит только для ручного управления - не автономный или дистанционно управляемый элемент.

Примеры использования

• Управление скоростью конвейера - три положения: «медленно», «выкл», «быстро»;
• Выбор режима работы станка: «ручной», «останов», «автоматический»;
• Переключение между источниками питания в системах АВР - основной, резервный, выключен;
• Регулировка уровня нагрева в термокамере - «понижение», «нейтрально», «повышение».

Практические советы

• При замене убедитесь, что новый механизм xb4bd3l-b точно соответствует посадочному диаметру 22 мм и глубине монтажа - отличия могут вызвать проблемы с фиксацией;
• Если требуется визуальная индикация положения, используйте этот механизм в паре с отдельной подсвечивающей лампой или светодиодом;
• Для частых срабатываний проверяйте состояние пружины и контактов каждые 6–12 месяцев - особенно в условиях вибрации;
• Не используйте в агрессивных химических средах - хотя материал металлический, покрытие не рассчитано на кислоты или растворители.
