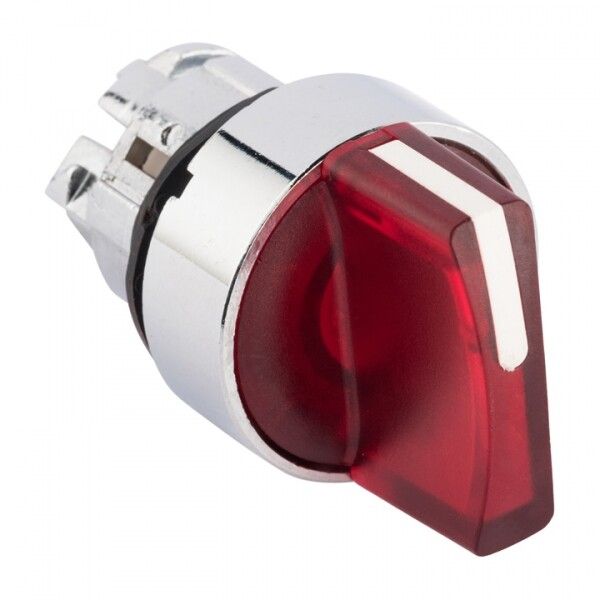

Исполнительный механизм переключателя ХB4 красный на 2 положения возвратный без фиксации, с подсветкой короткой ручкой EKF PROxima | XB4BD2L-R

Исполнительный механизм переключателя ХB4 красный на 2 положения возвратный без фиксации, с подсветкой с короткой ручкой - это надёжный механический переключатель серии PROxima от EKF, предназначенный для управления технологическим оборудованием в условиях повышенной запылённости. Благодаря возвратному механизму и подсветке он удобен для оперативного контроля в системах с частыми переключениями.

Назначение и область применения

Переключатель ХB4 используется для коммутации электрических цепей в системах управления: посты кнопочные, вводно-распределительные устройства, станции управления электроприводами, системы АВР. Подходит для оборудования, где требуется быстрое и наглядное управление - например, на конвейерах, насосных станциях, прессах и других автоматах.

Технические характеристики

• Количество положений: 2
• Тип механизма: пружинно-возвратный (без фиксации - возвращается в исходное положение после отпускания)
• Элемент управления: короткая поворотная рукоятка
• Подсветка: есть, красная линза
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Диаметр отверстия для установки: 22 мм
• Материал корпуса: металл
• Наличие переднего кольца: да - обеспечивает плотную посадку в панель
• Форма линзы: круглая
• Цвет: красный (корпус и подсветка)

Совместимость и монтаж

Исполнительный механизм ХB4 совместим со всеми комплектующими серии PROxima: контактными модулями, крепёжными арматурами и декоративными колпачками. Установка происходит через стандартное отверстие 22 мм в панели. Передний металлический обод плотно фиксирует устройство, предотвращая люфт. Для подключения используйте внешние контакты, соответствующие типу нагрузки - переменный ток до 660 В / 50–60 Гц или постоянный ток до 400 В.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP54 позволяет использовать его в помещениях с высокой запылённостью и возможным попаданием брызг воды - например, на производстве, в цехах, на открытых площадках под навесом. Материал корпуса - металл - обеспечивает механическую прочность и долговечность.

Преимущества

• Яркая красная подсветка делает положение переключателя заметным даже при плохом освещении
• Возвратный механизм снижает риск случайного оставления в активном состоянии
• Короткая рукоятка требует меньше усилий для переключения - удобна при работе в ограниченном пространстве
• Металлический корпус устойчив к ударным нагрузкам и химическому воздействию
• Совместимость с другими элементами серии PROxima позволяет гибко собирать нужную конфигурацию управления

Ограничения применения

• Не предназначен для длительного погружения в жидкости - IP54 не гарантирует герметичность при затоплении
• Не рекомендован для использования во взрывоопасных зонах - отсутствует сертификат взрывозащиты
• Короткая рукоятка не подходит для ситуаций, где требуется значительное рычаговое усилие
• Подсветка работает только при наличии питания в цепи управления - не является автономной

Примеры использования

• Запуск/остановка конвейера на пищевом производстве
• Активация резервного насоса в системе водоснабжения
• Выбор режима работы станка (ручной/автоматический)
• Локальное управление вентиляцией в помещении с высокой запылённостью

Практические советы

• При монтаже проверьте глубину панели - она должна позволить полностью утопить корпус, чтобы переднее кольцо плотно прилегало
• Для увеличения срока службы избегайте частых резких движений рукоятки - равномерное давление продлевает срок службы пружины
• Если переключатель установлен вне закрытого щита, регулярно проверяйте состояние уплотнений и чистоту поверхности - пыль может забивать линзу
• При замене убедитесь, что новый переключатель ХB4 имеет ту же конфигурацию контактов - совместимость есть только внутри серии PROxima
