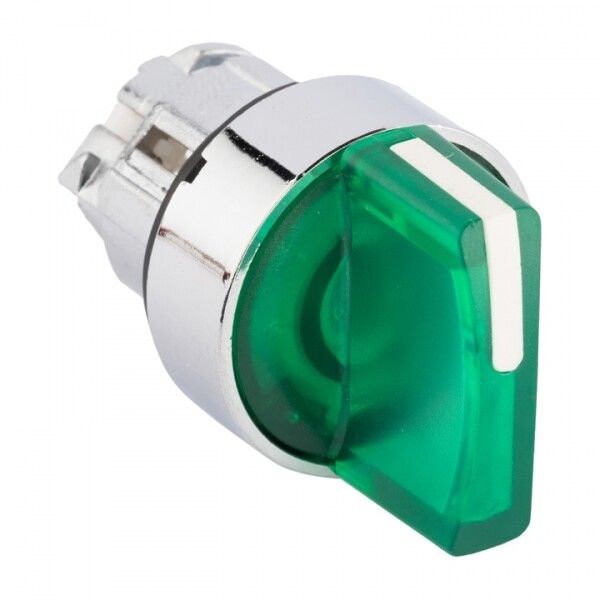

Исполнительный механизм переключателя ХB4 зеленый на 2 положения возвратный без фиксации, с подсветкой короткой ручкой EKF PROxima | XB4BD2L-G

Механизм переключателя исполнительный ХB4 зеленый на 2 положения возвратный без фиксации с подсветкой с короткой ручкой - это компактный механический переключатель от EKF серии PROxima с артикулом xb4bd2l-g, предназначенный для оперативного управления оборудованием в условиях повышенной запыленности и влаги. Подсветка и возвратный механизм обеспечивают наглядность и удобство работы.

Назначение и область применения

Этот переключатель используется для коммутации электрических цепей в системах управления технологическим оборудованием. Применяется там, где требуется быстрое включение/выключение с возвращением в исходное положение - например, в пультах управления, станциях АВР, вводно-распределительных устройствах, на конвейерах и станках. Цвет зеленый соответствует стандарту IEC 60073 для обозначения “пуск” или “работа”, что снижает риск ошибочного действия.

Технические характеристики

• Количество положений: 2
• Тип механизма: пружинно-возвратный (без фиксации - возвращает себя в начальное положение после отпускания)
• Управление: поворотная короткая рукоятка
• Подсветка: есть, цвет линзы - зеленый, совпадает с цветом корпуса
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для большинства производственных помещений) и брызг воды из любого направления
• Диаметр отверстия для установки: 22 мм
• Материал корпуса: металл
• Наличие переднего кольца: да - обеспечивает плотную посадку и герметичность в панели
• Форма линзы: круглая

Совместимость и монтаж

Переключатель xb4bd2l-g совместим со всеми изделиями серии XB4 от EKF. Установка осуществляется через стандартное отверстие 22 мм в панели. Передний металлический ободок фиксируется гайкой сзади. Для подключения используются внешние контакты - они не входят в состав этого элемента, но совместимы с контактными модулями серии XB4. Монтаж возможен в шкафах, пультах, стендах управления. Не требует специальных инструментов - достаточно отвертки и плоскогубцев для затяжки крепления.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в электроустановках. Работает в сетях переменного тока до 660 В / 50–60 Гц и постоянного тока до 400 В. Соответствует нормам безопасности для промышленного оборудования. Напряжение питания для подсветки не указано - она работает от напряжения цепи, в которую установлен переключатель, поэтому необходимо проверить соответствие напряжения сети и класса изоляции используемых контактов.

Преимущества

• Металлический корпус - прочнее пластиковых аналогов, устойчив к механическим воздействиям
• IP54 - надежная защита от пыли и влаги, подходит для цехов, элеваторов, участков с мойкой
• Возвратный механизм - предотвращает случайное оставление в активном состоянии, снижает риск аварий
• Зеленая подсветка - легко распознаваема даже при плохом освещении, соответствует международным стандартам сигнализации
• Короткая ручка - занимает мало места, подходит для плотно укомплектованных панелей

Ограничения применения

• Не предназначен для погружения в жидкости - IP54 не гарантирует защиту от струй под давлением или длительного контакта с водой
• Подсветка не имеет отдельного питания - её яркость зависит от напряжения в управляемой цепи, при низком напряжении свечение может быть слабым
• Не подходит для частых циклов более 1000 в час - пружинный механизм рассчитан на умеренную нагрузку, не для высокочастотного управления
• Требуется наличие свободного пространства за панелью для крепления гайки - не подходит для тонких или двойных стенок

Примеры использования

• Управление пуском насоса на водозаборе
• Активация ручного режима на конвейере
• Кнопка “останов” в системе АВР
• Локальный контроль вентилятора в цеху
• Ручной запуск транспортера в ремонтной зоне

Практические советы

• При замене старого переключателя - обязательно проверьте диаметр отверстия: 22 мм - стандарт, но некоторые модели имеют 20 или 25 мм
• Для увеличения срока службы не используйте силу при включении - рукоятка должна поворачиваться плавно
• Если подсветка не горит - проверьте целостность цепи, в которой он установлен, а не саму лампу - она питается от этой же цепи
• При монтаже в агрессивной среде (масло, химикаты) протирайте поверхность регулярно - металл устойчив, но грязь может попасть внутрь через щели
• Совмещайте этот переключатель с контактными модулями EKF XB4 того же класса - так гарантирована долговечность всей системы
