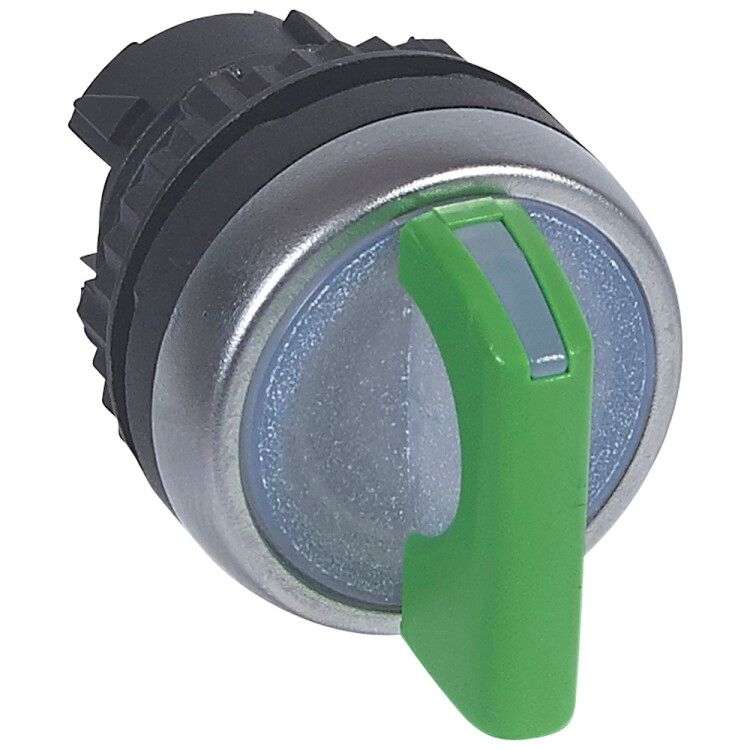

Переключатель - Osmoz для комплектации с подсветкой 2 положения фиксацией 90° зеленый | 024042 Legrand

Переключатель Legrand Osmoz 024042 - двухпозиционный устройство с механической фиксацией и зеленой подсветкой, предназначенное для надежного управления оборудованием на панелях управления. Подходит для установки в условиях повышенной запыленности и влаги благодаря защите IP66.

Назначение и область применения

Переключатель Legrand Osmoz 024042 используется для ручного включения и выключения оборудования с сохранением выбранного состояния. Его применяют там, где важно визуально определять текущий режим работы: на станках, конвейерах, системах автоматизации, щитах управления. Зеленая подсветка сигнализирует о включенном состоянии, что особенно удобно в условиях слабого освещения.

Технические характеристики

• Тип управления: поворотная рукоятка короткого типа
• Количество положений: 2 (с фиксацией в каждом)
• Максимальное напряжение: 220 В
• Количество нормально открытых (НО) контактов: 1
• Подсветка: есть, цвет - зеленый
• Степень защиты: IP66 (полная защита от пыли и мощных струй воды)
• Диаметр отверстия для монтажа: 22 мм
• Цвет корпуса: зеленый
• Цвет переднего кольца: хромированный
• Линза индикатора: круглая, прозрачная
• Способ монтажа: на лицевую панель

Совместимость и монтаж

Устройство устанавливается в подготовленное отверстие диаметром 22 мм на поверхности панели. Передний хромированный обод обеспечивает плотную посадку и эстетичный вид. Для монтажа требуется только отвертка - крепление осуществляется через штатные фиксаторы внутри корпуса. Убедитесь, что толщина панели соответствует допустимому диапазону (не указано, но типовая для таких изделий - до 5 мм).

Безопасность и стандарты

Переключатель Legrand Osmoz 024042 соответствует требованиям IP66, что делает его безопасным для использования в цехах, на улице или в помещениях с частой мойкой. Прозрачная линза и герметичная конструкция предотвращают попадание влаги и пыли внутрь механизма. Напряжение 220 В рассчитано на работу в бытовых и промышленных сетях переменного тока.

Преимущества

• Фиксация в обоих положениях исключает случайное переключение
• Яркая зеленая подсветка легко заметна даже издалека
• Хромированное кольцо устойчиво к царапинам и коррозии
• Защита IP66 позволяет применять в агрессивных средах
• Компактный размер (22 мм) совместим со стандартными панелями

Ограничения применения

Не предназначена для коммутации нагрузок выше 220 В или постоянного тока - использование в других условиях может привести к выходу из строя. Отсутствие переключающих контактов означает, что устройство работает только как указатель + однополюсный выключатель. Не рекомендуется использовать в местах с постоянным воздействием паров кислот, щелочей или растворителей - материал корпуса не устойчив к агрессивной химии.

Примеры использования

• Включение/выключение насоса на производстве
• Выбор режима работы конвейера («работа / останов»)
• Индикация активного состояния системы вентиляции
• Ручной контроль освещения в техническом помещении

Практические советы

• При замене старого переключателя проверьте диаметр отверстия - он должен точно соответствовать 22 мм
• Если подсветка не горит после установки - проверьте целостность цепи питания индикатора, а не основного контакта
• Для долговечности не используйте силу при переключении - механизм имеет четкую фиксацию, избыточное усилие может повредить контактную группу
• Переключатель Legrand Osmoz 024042 совместим с другими изделиями серии Osmoz - можно собирать единые панели с одинаковым дизайном
