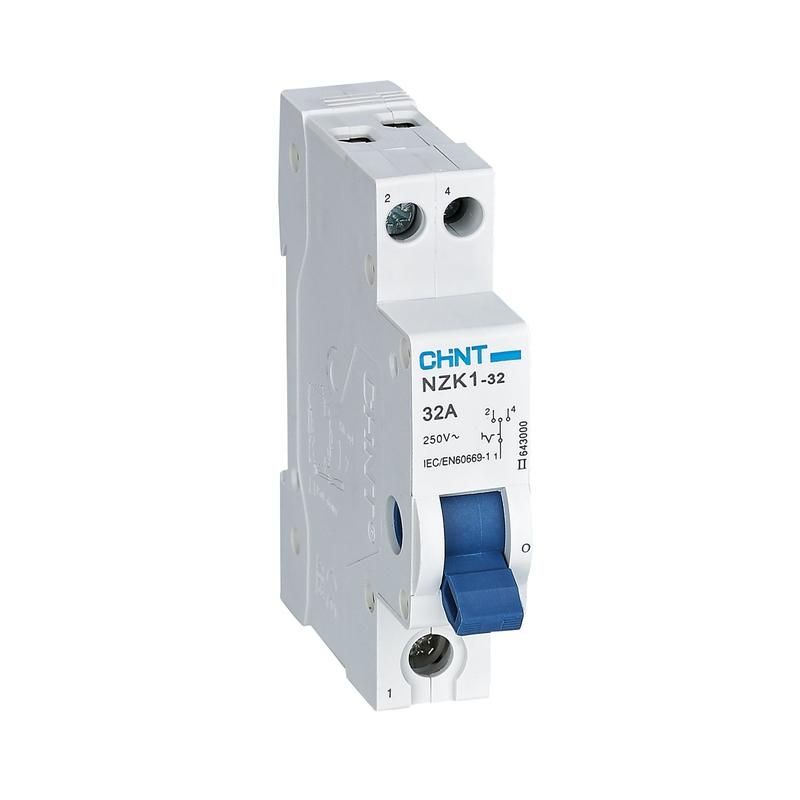

Переключатель модульный NZK1-32 1P 32А 3 положения (R) | 643000 CHINT

Переключатель модульный 1П 32А 3 положения (R) от бренда CHINT, артикул 643000, предназначен для коммутации однополюсных цепей переменного тока в распределительных щитах. Относится к серии NZK1-32 и обеспечивает надёжное управление нагрузкой до 32 А в бытовых, офисных и промышленных условиях.

Назначение и область применения

Переключатель модульный 1П 32А 3 положения (R) используется для ручного переключения между двумя источниками питания - например, основная сеть и резервный генератор. Также применяется для управления реверсом маломощных электродвигателей, когда требуется физическое отключение одной цепи перед включением другой. Подходит для установки в щитах жилых домов, административных зданий, производственных участков и объектов с ограниченными требованиями к автоматизации.

Технические характеристики

• Тип тока: переменный (AC), частота 50/60 Гц
• Номинальный ток: 32 А
• Номинальное напряжение: 250 В
• Количество полюсов: 1
• Число положений: 3 (центральное - OFF, два крайних - ON)
• Категория применения: AC22A (коммутация двигателей и индуктивных нагрузок)
• Кратковременная выдерживаемая нагрузка: 12×Iн = 384 А в течение 1 секунды
• Механическая износостойкость: 10 000 циклов включения/выключения
• Электрическая износостойкость: 7 500 циклов при номинальной нагрузке
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и влаги)
• Ширина: 18 мм
• Категория размещения: III (внутри закрытых помещений, защищённых от внешнего воздействия)
• Степень загрязнения: 2 (обычная среда без проводящей пыли и конденсата)
• Монтаж: на DIN-рейку 35 мм, симметричный крепёж

Совместимость и монтаж

Переключатель NZK1-32 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в современных распределительных щитах. Устанавливается в шкафах с достаточным свободным местом - ширина устройства составляет всего 18 мм, что позволяет разместить несколько таких элементов в одном ряду. Для подключения используются винтовые зажимы, рассчитанные на медные провода сечением до 16 мм2. Перед монтажом необходимо отключить питание и проверить отсутствие напряжения. Клеммы должны быть плотно затянуты, чтобы исключить нагрев при работе на предельной нагрузке.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для аппаратов управления и коммутации. Категория применения AC22A гарантирует безопасную работу при включении индуктивных нагрузок, таких как двигатели. Наличие механической блокировки между положениями предотвращает случайное замыкание между входами. Однако устройство не имеет функции автоматического отключения при перегрузке - для этого требуются дополнительные автоматы или тепловые реле.

Преимущества

• Высокая долговечность: более 7 500 электрических циклов при максимальной нагрузке
• Компактный форм-фактор: занимает всего один модуль (18 мм) на DIN-рейке
• Надёжная фиксация в трёх позициях - исключает самопроизвольное переключение
• Подтверждённая совместимость с нагрузками типа AC22A - идеально для двигателей
• Произведено компанией CHINT - известным производителем с контролируемым качеством сборки

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Не подходит для автоматических систем управления - требует ручного действия
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно использование в паре с автоматическим выключателем
• Запрещено использовать в цепях постоянного тока - только переменный ток до 250 В
• Не рекомендован для частого переключения чаще 1–2 раз в день - высокий риск износа контактов при интенсивном использовании

Примеры использования

• Ручное резервирование: переключение с городской сети на дизель-генератор в аварийной ситуации
• Управление реверсом: изменение направления вращения насоса или вентилятора через три положения (вперёд - стоп - назад)
• Локальный контроль: отключение группы освещения или оборудования для обслуживания без отключения всего щита
• Тестовые режимы: временный вывод участка цепи из работы для диагностики

Практические советы

• Выбирая переключатель NZK1-32, убедитесь, что ваша нагрузка не превышает 32 А - превышение вызывает перегрев и выход из строя контактов
• При подключении проводов используйте наконечники (штыревые или трубчатые) для лучшей фиксации и снижения сопротивления
• Не устанавливайте устройство рядом с источниками тепла - температура окружающей среды должна оставаться ниже +40 C
• Для систем с частым переключением рассмотрите вариант с более высокой электрической износостойкостью - NZK1-32 рассчитан на 7 500 циклов, что достаточно для редкого использования, но недостаточно для промышленных автоматизированных линий
• Проверьте соответствие ширины корпуса (18 мм) и шага рейки - некоторые старые щиты имеют нестандартные интервалы
