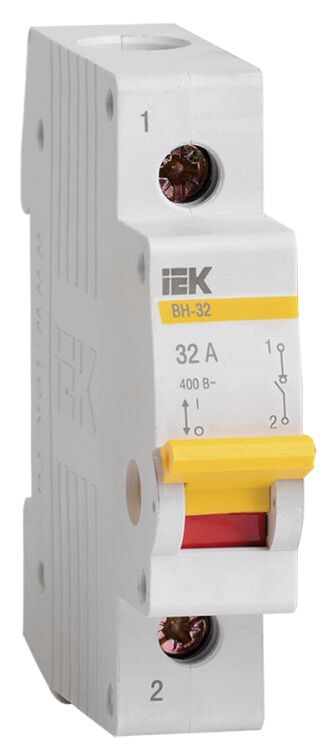

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 32А | MNV10-1-032 IEK

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 32А от IEK — устройство для безопасного включения, отключения и разъединения цепей переменного тока в распределительных щитах. Артикул mnv10-1-032 предназначен для установки на DIN-рейку и подходит для частного и промышленного использования.

Назначение и область применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 32А используется для ручного управления электрической цепью: включения и отключения нагрузки в штатном режиме, а также для разъединения цепи при обслуживании или ремонте. Он не рассчитан на автоматическое отключение при КЗ — для этого требуется дополнительная защита (например, автоматический выключатель). Применяется в щитах жилых домов, офисов, производственных линиях, насосных станциях и других объектах, где нужна надёжная точка отключения.

Технические характеристики

• Номинальный ток: 32 А — способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 400 В — работает в сетях до 400 В переменного тока (AC)
• Количество полюсов: 1 — управляет одной фазой
• Способ монтажа: на DIN-рейку (1 модуль)
• Максимальное сечение кабеля: 35 мм² — позволяет подключать мощные провода
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Исполнение рукоятки: тумблер — удобный для ручного переключения
• Климатическое исполнение: УХЛ4 — работает при температурах от –40 °C до +50 °C
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)
• Контакты: один нормально разомкнутый (НО), переключающих контактов нет

Совместимость и монтаж

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 32А совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём защёлкивания на рейку — механизм имеет двойную фиксацию, исключающую случайное выпадение. Подключение проводов выполняется через зажимы с насечками, обеспечивающими прочное соединение даже при больших сечениях до 35 мм². Для правильного подключения используйте изолированные наконечники при работе с многожильными кабелями.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту МЭК 60947.3-2008, что гарантирует его соответствие требованиям безопасности при использовании в электроустановках. IP20 обеспечивает защиту от прямого контакта с токоведущими элементами, но не защищает от попадания воды или пыли — поэтому не применяйте его во влажных помещениях или на улице без дополнительной защиты в корпусе.

Преимущества

• Широкая рукоятка тумблера — повышает комфорт и безопасность при операциях включения/выключения
• Насечки на зажимах — снижают нагрев и усиливают механическую устойчивость соединения
• Двойная фиксация на DIN-рейке — предотвращает самопроизвольное отсоединение
• Работоспособность при экстремальных температурах — от –40 °C до +50 °C
• Серый цвет корпуса — легко сочетается с другими компонентами серии KARAT

Ограничения применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1Р 32А нельзя использовать как средство защиты от короткого замыкания — он не оснащён тепловым или электромагнитным расцепителем. Его необходимо комбинировать с автоматическим выключателем. Также запрещено применять вне закрытых щитов из-за низкой степени защиты IP20. Не предназначена для частого включения-отключения (более 10–15 раз в день) — это сокращает срок службы контактов.

Примеры использования

• Отключение питания группы розеток перед ремонтными работами
• Разъединение цепи насоса в системе водоснабжения
• Ручное отключение конвейера на производстве для планового техобслуживания
• Обеспечение точки отключения для электрощита в гараже или мастерской

Практические советы

• Выбирайте этот выключатель только как разъединитель — всегда дополняйте его автоматом для защиты от КЗ и перегрузки
• При подключении кабеля сечением 25–35 мм² проверьте плотность затяжки зажимов — недостаточно затянутый провод вызывает перегрев
• Не устанавливайте в местах с высокой влажностью, пылью или риском механических повреждений — требует защиты в корпусе IP54+
• При сборке щита убедитесь, что рядом есть место для свободного перемещения рукоятки — она должна открываться полностью без препятствий
• Артикул mnv10-1-032 — часть серии KARAT от IEK; совместим с другими изделиями этой серии по дизайну и размерам
