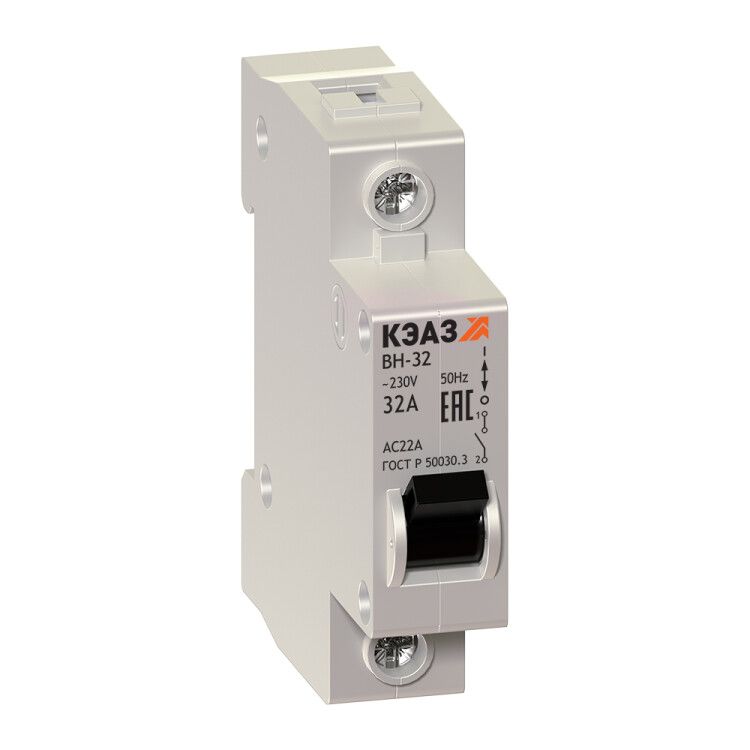

Выключатель нагрузки модульный ВН-32-132-УХЛ3 | 141635 КЭАЗ

Выключатель нагрузки модульный ВН-32-132-УХЛ3 1П 32А 230В от КЭАЗ - компактный однополюсный аппарат для безопасного включения и отключения нагрузки в распределительных щитах. Подходит для частых операций переключения в бытовых и промышленных сетях переменного тока.

Назначение и область применения

Выключатель нагрузки модульный ВН-32-132-УХЛ3 1П 32А 230В предназначен для ручного коммутирования электрических цепей с активной или слегка индуктивной нагрузкой. Он не заменяет автоматический выключатель - не обеспечивает защиту от перегрузок и коротких замыканий. Его задача - надёжно разрывать ток при обслуживании, ремонте или плановой остановке оборудования.

Применяется в вводно-распределительных устройствах (ВРУ), щитах управления, на входе к групповым линиям. Часто используется совместно с УЗО или автоматическими выключателями для создания многоступенчатой системы защиты.

Технические характеристики

• Номинальный ток: 32 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 230 В AC - рассчитан на работу в однофазных сетях 220–240 В;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Количество полюсов: 1 - управляет одной фазой; для трёхфазных систем требуется три таких аппарата;
• Ширина: 1 модуль - занимает стандартную ширину DIN-рейки, легко устанавливается в типовые щиты;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы;
• Тип подключения: винтовые зажимы - обеспечивают прочное соединение, требуют периодической проверки затяжки;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги - устанавливается только внутри закрытых щитов;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность, подходит для неотапливаемых помещений;
• Исполнение: стационарное - не предназначен для перемещения или частой перестановки;
• Тип рукоятки: тумблер - удобен для частого ручного включения/выключения, имеет чёткую фиксацию положений “ON/OFF”;
• Нормативные документы: ГОСТ Р 50030.3, ТУ3424-073-05758109-2013 - соответствует требованиям к коммутационным аппаратам.

Совместимость и монтаж

Выключатель нагрузки модульный ВН-32-132-УХЛ3 1П 32А 230В монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его на рейке и закрутить контактные винты. Монтаж возможен в любых щитках с достаточным свободным местом - даже в малогабаритных распределительных коробках.

Подключение кабелей: используйте жилы сечением от 0,5 до 35 мм2. Не применяйте многожильные провода без наконечников - они могут деформироваться при затяжке. Обязательно проверьте плотность зажимов после первого включения - нагрев может вызвать ослабление контакта.

Безопасность и стандарты

Выключатель нагрузки ВН-32-132-УХЛ3 соответствует ГОСТ Р 50030.3 и собственным техническим условиям КЭАЗ. Несмотря на соответствие нормам, он не является устройством защиты - не отключится при аварии. Только сочетание с автоматическим выключателем или УЗО гарантирует полноценную безопасность.

IP20 не защищает от брызг воды и пыли - запрещено использовать вне герметичных шкафов. Работа в условиях высокой влажности, сырых помещениях или на улице недопустима.

Преимущества

• Простая и надёжная механическая конструкция - мало подвержен отказам;
• Низкая стоимость по сравнению с аналогами с функциями защиты;
• Совместим с бюджетными сериями щитов и другими изделиями из серии ВН-32;
• Тумблер с чёткой фиксацией - исключает случайное переключение;
• Поддерживает большие сечения кабелей - подходит для мощных потребителей.

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно используйте в паре с автоматом;
• Не подходит для частого включения-отключения сверхмощных двигателей - риск дугового износа контактов;
• Не работает в цепях постоянного тока - только переменный ток 50/60 Гц;
• IP20 - нельзя применять в открытых, влажных или пыльных средах;
• Не рекомендуется для систем, где требуется дистанционное управление - только ручное включение/отключение.

Примеры использования

• Отключение питания группы освещения перед заменой светильников;
• Размыкание цепи перед техническим обслуживанием насоса или вентилятора;
• Входной рубильник в щите на этаже, где установлен УЗО и автоматы;
• Коммутация тепловых завес, кондиционеров, электрокотлов в административных зданиях.

Практические советы

• Выбирая выключатель нагрузки ВН-32-132-УХЛ3 1П 32А 230В, убедитесь, что ваша нагрузка не превышает 32 А - лучше иметь запас 10–15%
;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частом использовании;
• Не устанавливайте этот аппарат вместо автомата - это нарушает правила безопасности;
• Для трёхфазных систем используйте три экземпляра ВН-32-132-УХЛ3, чтобы все фазы отключались одновременно;
• При сборке щита располагайте его рядом с автоматом - так проще контролировать порядок коммутации.
