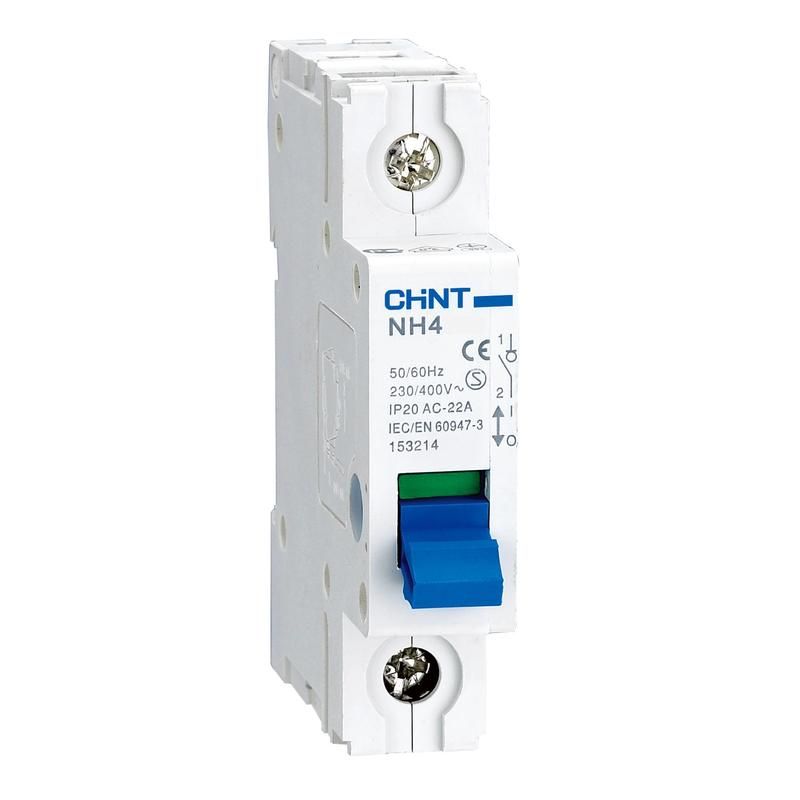

Выключатель нагрузки NH4 1P 32A (DB) (R) | 398037 CHINT

Выключатель нагрузки однополюсный 32А NH4 (R) от CHINT - устройство для безопасного ручного отключения однофазной нагрузки в распределительных щитах. Артикул 398037 предназначен для установки в бытовых и промышленных системах, где требуется надёжное механическое отключение цепи без автоматической защиты.

Назначение и область применения

Выключатель нагрузки однополюсный 32А NH4 (R) используется для ручного включения и отключения электрической цепи при рабочем токе до 32 А. Он применяется в качестве коммутационного аппарата в конечных распределительных щитах - например, для отключения освещения, розеточных групп, маломощных станков или нагревательных приборов перед техобслуживанием. Устройство не обеспечивает защиту от перегрузок или КЗ, поэтому обязательно сочетается с автоматическим выключателем или предохранителем.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 1
• Напряжение: до 415 В переменного тока, 50/60 Гц
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC22A - для управления активными и слабоиндуктивными нагрузками (например, лампы, ТЭНы)
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Подключение: гибкий кабель, шины типов PIN и FORK
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальном токе

Совместимость и монтаж

Выключатель нагрузки однополюсный 32А NH4 (R) совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация надёжная, без дополнительных креплений. Подключение проводов осуществляется через винтовые зажимы: допускаются медные кабели сечением до 16 мм2. Шины типа PIN и FORK подходят для компактных сборок в щитах. Обратите внимание: этот выключатель не имеет встроенной дугогашущей камеры - он не рассчитан на отключение больших токов КЗ, только на нормальные рабочие условия.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей нагрузки. Серия NH4 прошла сертификацию на соответствие международным стандартам безопасности. IP20 позволяет использовать его только внутри закрытых щитов - на улице или во влажных помещениях применение запрещено. Отсутствие автоматического отключения требует соблюдения правил ЛЭБ: перед работой на цепи всегда проверяйте отсутствие напряжения тестером.

Преимущества

• Чёткое визуальное положение контакта - рычаг явно показывает состояние “ВКЛ” или “ОТКЛ”, что повышает безопасность при обслуживании
• Компактная ширина 18 мм - экономит место в щите, особенно при множестве аппаратов
• Работает с широким спектром кабелей и шин - удобен для модульных решений
• Высокая механическая долговечность - 8500 циклов гарантируют длительную службу даже при частом использовании

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно используйте вместе с автоматическим выключателем
• IP20 исключает использование вне герметичных щитов - нельзя устанавливать в сырых, пыльных или открытых местах
• Номинальный ток 32 А - не подходит для мощных потребителей выше этого значения (например, тепловых насосов, электрокотлов)
• Только однополюсное исполнение - не годится для трёхфазных цепей или систем TN-S с необходимостью отключения N-проводника

Примеры использования

• Отключение группы розеток в офисе перед ремонтом
• Автономное отключение светильников в помещении для проведения работ
• Коммутирующий элемент в щите для насоса или вентилятора с номиналом до 32 А
• Ручной разъединитель в распределительном щите многоквартирного дома

Практические советы

• Выбирая выключатель нагрузки однополюсный 32А NH4 (R), убедитесь, что ваша нагрузка не превышает 32 А - лучше иметь запас 20–25%
• При подключении шин PIN/FORK следите за плотностью прижатия - плохой контакт вызывает перегрев
• Не используйте его вместо автомата! Это просто разъединитель - защиту обеспечивает другой аппарат
• Для удобства обслуживания монтируйте его на видном месте в щите, рядом с меткой цепи
• Проверьте совместимость с другими аппаратами в щите: все устройства должны быть одной серии (NH4) или хотя бы одинаковой ширины (18 мм на полюс)
