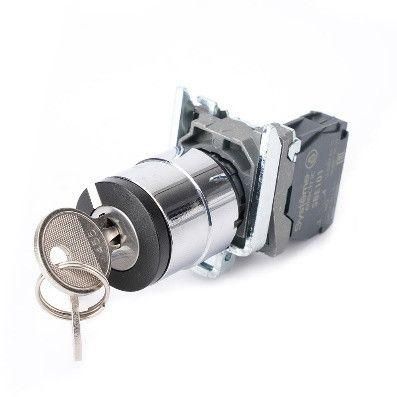

Переключатель модульный SB4 в сборе 22мм 2поз. с возвратом ключ прав.-лев. 1НО SE SB4BG61 APC

Переключатель модульный SB4 в сборе 22мм 2-позиционный с возвратом, ключ правый-левый, 1 нормально открытый контакт SE от бренда Systeme Electric - это надёжное устройство для ручного управления цепями в промышленной автоматике. Артикул sb4bg61 предназначен для установки на панели оборудования, где требуется физический контроль с возвратом в исходное положение.

Назначение и область применения

Переключатель модульный SB4 в сборе 22мм используется для включения/выключения электрических цепей через механический ключевой механизм. Подходит для ситуаций, когда нужен явный, защищённый и контролируемый способ управления - например, запуск/остановка оборудования, активация аварийных систем или управление световой сигнализацией. Часто применяется в шкафах управления, на станках, конвейерах, в системах освещения и на объектах инфраструктуры.

Технические характеристики

• Тип: переключатель с самовозвратом - после поворота ключа он возвращается в нейтральное положение самостоятельно
• Количество положений: 2 (правое и левое)
• Контакты: 1 нормально открытый (НО) - замыкается только при повороте ключа, размыкается при возврате
• Рабочее напряжение: до 380 В переменного тока
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Диаметр монтажного отверстия: 22,5 мм
• Монтаж: на лицевую панель - устанавливается через отверстие и фиксируется сзади
• Подключение: винтовые зажимы - удобны для проводов сечением до 2,5 мм2
• Цвет кнопки: чёрный; цвет переднего кольца: хромированный - контрастная визуальная индикация
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель модульный SB4 в сборе 22мм совместим со стандартными панелями толщиной до 6 мм. Для установки необходимо просверлить отверстие точно 22,5 мм - меньшее отверстие не позволит вставить корпус, большее - нарушит герметичность. Переднее хромированное кольцо обеспечивает плотную посадку и предотвращает люфт. После вставки устройства в панель закрутите фиксирующую гайку с внутренней стороны. Клеммы доступны с задней части - подключайте провода при выключенном питании. Напряжение 380 В допускает использование в трёхфазных сетях, но не предназначено для высоких частот или импульсных нагрузок.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что делает его пригодным для работы в условиях повышенной влажности, пыли и мытья. Конструкция выполнена из прочных материалов, устойчивых к механическому воздействию. Гарантия 24 месяца подтверждает соответствие европейским стандартам надёжности для промышленного оборудования. Не используйте в средах с взрывоопасными газами или агрессивными химическими веществами - материал корпуса не рассчитан на такие условия.

Преимущества

• Самовозврат - исключает случайное оставление ключа в рабочем положении
• Высокая степень защиты IP65 - работает в сложных условиях производства
• Яркая визуализация: чёрный ключ и хромированное кольцо позволяют легко определить состояние устройства даже на расстоянии
• Универсальный винтовой контакт - совместим с большинством типов проводов
• Фирменная серия SB4 от Systeme Electric - проверенная надёжность в промышленной автоматизации

Ограничения применения

• Не подходит для постоянного удержания в одном положении - только временный режим работы
• Нет переключающих контактов (только 1 НО) - нельзя использовать для коммутации нескольких цепей одновременно
• Запрещено погружение в жидкости - IP65 не гарантирует защиту при полном погружении (в отличие от IP67)
• Не рекомендован для частого циклического использования более 1000 раз в час - возможен быстрый износ механизма
• Не предназначен для управления силовыми цепями выше 380 В или током свыше 10 А - уточните параметры нагрузки в паспорте оборудования

Примеры использования

• Аварийная остановка станка - ключ поворачивается влево для остановки, затем возвращается в нейтраль
• Включение системы освещения в цеху - ключ вправо включает свет, при отпускании - выключается
• Тестирование оборудования - оператор вручную активирует сигнал через ключ, чтобы проверить работу датчиков
• Управление панелью сигнализации в щитовой - ключ позволяет включить звуковой или световой сигнал на время диагностики

Практические советы

• При монтаже всегда проверяйте точность отверстия - даже 0,5 мм лишнего диаметра снижают защиту IP65
• Используйте провода с изоляцией, подходящей для 380 В - недостаточная изоляция опасна при работе с напряжением
• Не затягивайте винтовые клеммы слишком сильно - можно повредить медные жилы или пластиковую колодку
• Для длительной эксплуатации периодически проверяйте свободный ход ключа - при заедании смажьте механизм специальной силиконовой смазкой (не маслом!)
• Артикул sb4bg61 - единственный вариант с ключом правый-левый в этой серии; другие модели имеют рычаг или кнопку
