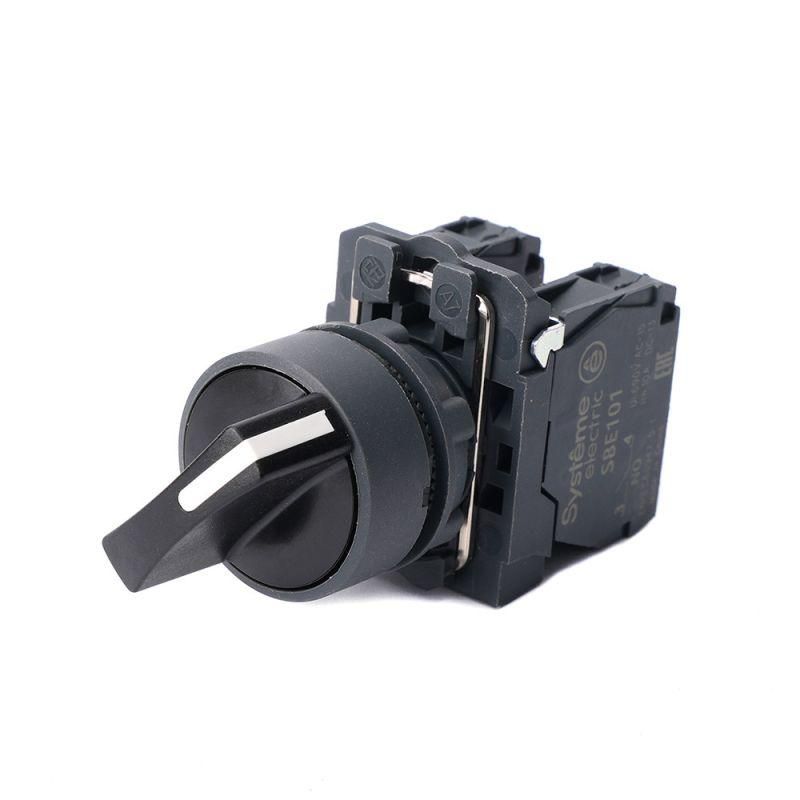

Переключатель модульный SB5 в сборе 22мм 2поз. с возвратом 1НО SE SB5AD41 APC

Переключатель модульный SB5 в сборе 22мм 2 позиции с возвратом 1 нормально открытый SE — компактное устройство для ручного управления цепями на 230 В, предназначенное для установки на панели оборудования. Бренд Systeme Electric и артикул sb5ad41 указывают на серийную продукцию, проверенную в промышленной среде.

Назначение и область применения

Переключатель модульный SB5 в сборе 22мм 2 позиции с возвратом 1 нормально открытый SE используется для временного включения или отключения электрической цепи. После действия он автоматически возвращается в исходное положение — это делает его идеальным для ситуаций, где требуется кратковременный сигнал или управление, например, запуск устройства, сброс аварии или активация звуковой/световой сигнализации. Применяется в панелях управления, станках, конвейерах, системах безопасности и распределительных щитах.

Технические характеристики

• Напряжение питания: 230 В — рассчитан на работу в сетях переменного тока бытового и промышленного уровня
• Количество положений: 2 — переключение между двумя состояниями: “нажат” и “возврат”
• Количество НО контактов: 1 — один нормально открытый контакт, замыкающийся только при нажатии
• Диаметр отверстия: 22,5 мм — требует точного сверления под этот размер для надёжной посадки
• Управляющий элемент: рукоятка поворотная короткая — удобна для одноручного управления, не выступает далеко за пределы панели
• Степень защиты: IP65 — полностью защищён от пыли и устойчив к струям воды из любого направления
• Способ подключения: винтовой — позволяет использовать провода до 2,5 мм², надёжно фиксируются без пайки
• Цвет: черный — соответствует промышленному дизайну, маскирует загрязнения
• Самовозврат: да — после освобождения рукоятки механизм возвращает её в начальное положение
• Гарантийный срок: 24 месяца — подтверждает высокую надёжность компонентов

Совместимость и монтаж

Переключатель модульный SB5 в сборе 22мм 2 позиции с возвратом 1 нормально открытый SE монтируется через лицевую панель. Для установки необходимо просверлить отверстие диаметром 22,5 мм. Переднее кольцо из пластика обеспечивает герметичное прилегание к поверхности, не требует дополнительных уплотнителей. Подключение осуществляется к винтовым клеммам внутри корпуса — провода зачищаются на 8–10 мм. Монтаж возможен в металлических, пластиковых или деревянных панелях толщиной до 5 мм. Не рекомендуется монтировать в местах с постоянным механическим воздействием или вибрацией выше 10 Гц.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в условиях повышенной влажности, пыли и частых мойек. Конструкция выполнена в соответствии с европейскими стандартами для промышленного электрооборудования. Отсутствие переключающих контактов (0 КП) означает, что устройство не предназначено для коммутации силовых цепей — только для управления и сигнализации.

Преимущества

• Автоматический самовозврат снижает риск человеческой ошибки — оператор не забывает вернуть рычаг в исходное состояние
• Высокая степень защиты IP65 позволяет использовать в сырых, пыльных и агрессивных средах
• Пластиковое переднее кольцо уменьшает риск коррозии и электростатических помех
• Винтовые клеммы обеспечивают долговечное соединение без необходимости периодического обслуживания
• Компактный форм-фактор 22 мм совместим с большинством стандартных панелей управления

Ограничения применения

• Не предназначен для коммутации нагрузок выше 230 В / 5 А — не используйте для управления двигателями или мощными нагревателями
• Один НО контакт — нельзя использовать для переключения двух цепей одновременно
• Работает только в режиме импульса; не подходит для длительного удержания в активном состоянии
• Не имеет световой индикации — не видно текущего состояния без внешних приборов
• Пластиковое переднее кольцо менее устойчиво к химическим растворителям — избегайте контакта с ацетоном, бензином и другими агрессивными веществами

Примеры использования

• Запуск насоса на станке — кнопка нажимается для старта, затем возвращается в покой
• Аварийный сброс системы — переключатель активирует сигнал тревоги, потом автоматически отключается
• Подача сигнала на пульт управления — включение индикатора “работа вручную”
• Тестирование датчиков — кратковременное включение цепи для диагностики
• Управление звонком или оповещением в административных помещениях

Практические советы

• При монтаже проверьте глубину отверстия — слишком глубокое может не позволить плотно закрепить переднее кольцо
• Используйте провода с жилами из меди, сечением не более 2,5 мм² — большие провода не войдут в клеммы
• Не затягивайте винты чрезмерно — можно повредить изоляцию или раздавить контакт
• Если нужна индикация состояния, дополняйте переключатель модульный SB5 в сборе 22мм 2 позиции с возвратом 1 нормально открытый SE внешним индикатором
• Для частого использования в промышленных условиях регулярно проверяйте целостность уплотнений и чистоту контактов
