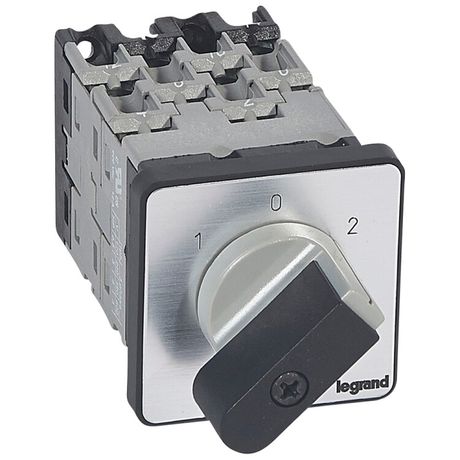

Переключатель кулачковый инверторный PR12 С 0 4P монтаж на винт - 027433 Legrand

Переключатель кулачковый 4-полюсный 16А с положением "0" PR12 от Legrand - компактное устройство для коммутации нескольких цепей в одном корпусе, предназначен для установки на дверцах щитов и панелях оборудования. Артикул 027433 обеспечивает надёжное управление с возможностью фиксированной нейтральной позиции.

Назначение и область применения

Переключатель кулачковый 4-полюсный 16А с положением "0" PR12 используется для переключения между несколькими режимами работы электрооборудования. Подходит там, где требуется выбрать один из трёх состояний: два рабочих и одно выключенное ("0"). Часто применяется в системах управления станками, конвейерами, испытательными стендами и распределительными щитами, где важна точная последовательность включения/выключения.

Технические характеристики

• Количество полюсов: 4 - позволяет одновременно управлять четырьмя электрическими цепями;
• Номинальный ток: 16 А - максимальный допустимый ток при нормальных условиях;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях до 690 В переменного тока;
• Количество положений: 3 - два активных и одно нейтральное ("0"), исключающее питание всех цепей;
• Количество контактов: 8 - каждому полюсу соответствует по два контакта для переключения между двумя состояниями;
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не герметичен и не защищён от воды;
• Тип рукоятки: поворотная - удобна для ручного управления с фиксацией в каждом положении;
• Размер передней панели: 48×48 мм - совместим со стандартными отверстиями для монтажа на панели;
• Тип крепления: винтовое - фиксируется через четыре винта с тыльной стороны устройства;
• Угол поворота: 45° - минимальный угол для перехода между положениями, снижает риск случайного переключения;
• Монтаж: на монтажную плату - устанавливается внутрь панели, не требует внешнего корпуса.

Совместимость и монтаж

Переключатель кулачковый 4-полюсный 16А с положением "0" PR12 монтируется в отверстие 48×48 мм на лицевой панели. Для установки потребуется доступ к задней стороне панели - устройство крепится винтами через монтажную плиту. Кабели подключаются к контактным зажимам снизу и сбоку. Убедитесь, что провода имеют достаточную жесткость и сечение до 2,5 мм2 - более мягкие провода могут плохо фиксироваться в зажимах. Не рекомендуется использовать в местах с высокой вибрацией без дополнительной фиксации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления низковольтного оборудования. Степень защиты IP40 предотвращает попадание инструментов и крупных частиц, но не предназначено для использования во влажных средах или на открытом воздухе. Напряжение 690 В соответствует классу II по IEC 60947-5-1. Переключатель не имеет функции автоматического отключения - безопасность зависит от правильной схемы подключения и наличия внешних защитных устройств.

Преимущества

• Чёткая механическая фиксация каждого положения - исключает самопроизвольное переключение;
• Наличие положения "0" - гарантирует полное отключение всех цепей при необходимости обслуживания;
• Компактный форм-фактор 48×48 мм - экономит место на панели;
• Высокий ресурс механических элементов - рассчитан на многократные операции переключения;
• Простая замена - можно демонтировать без разборки всей системы.

Ограничения применения

• Не подходит для помещений с повышенной влажностью, пылью или агрессивной средой - степень защиты IP40 недостаточна;
• Не предназначен для частых переключений в режиме нагрузки выше 16 А - возможен нагрев и износ контактов;
• Не работает в качестве аварийного выключателя - не имеет функции быстрого отключения при аварии;
• Запрещено применять в цепях постоянного тока свыше 250 В - спецификация рассчитана только на переменный ток.

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной” / “Выкл.”;
• Переключение между источниками питания: основной / резервный / отключено;
• Управление тестовым оборудованием: “Тест 1” / “Тест 2” / “Останов”;
• Локальный контроль насосной группы: “Циркуляция” / “Обратный ход” / “Выкл.”.

Практические советы

• При монтаже используйте шайбы и гроверы на винты - они предотвратят ослабление крепления при вибрации;
• Проверьте соответствие сечения проводов и типа клемм - не используйте многожильные провода без наконечников;
• При установке на дверцу учтите, что при открывании двери рукоятка не должна упираться в раму или другие элементы;
• Для долговечности не перегружайте переключатель - даже при 16 А лучше работать с запасом 20–30%;
• При замене старого аналога проверьте количество контактов и тип переключения - PR12 имеет 8 контактов, а не 6, как некоторые модели других производителей.
