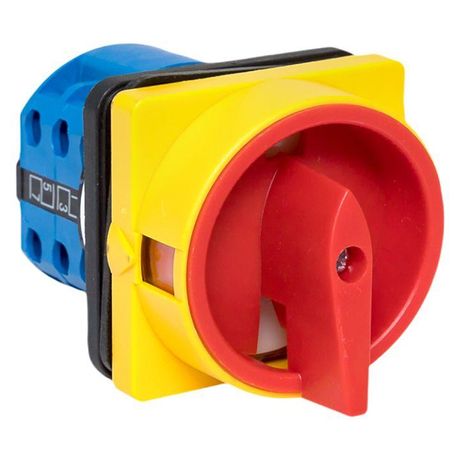

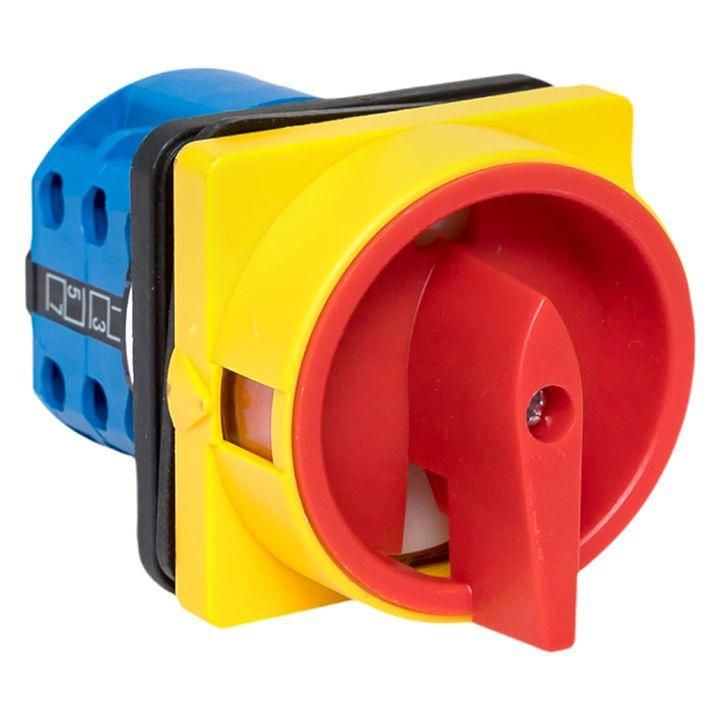

Переключатель кулачковый ПК-1-14 25А 4P "0-1" с блокировкой IP65 PROxima |pk-1-14-25-a65| EKF

Переключатель кулачковый ПК-1-14 25А 4P 0-1 с блокировкой IP65 от EKF - это надёжный механический коммутатор для управления и распределения электроэнергии в промышленных системах. Он сочетает функции выключателя и разъединителя, подходит для установки в шкафах и пультах управления, особенно там, где важна защита от пыли и воды.

Назначение и область применения

Переключатель кулачковый ПК-1-14 25А 4P 0-1 с блокировкой IP65 используется для ручного включения и отключения четырёх фаз электрической цепи. Применяется в щитовом оборудовании, пультах управления, испытательных стендах, сварочных аппаратах и других системах, требующих надёжного размыкания цепи. Может работать как рубильник - обеспечивает видимый разрыв цепи для безопасности при обслуживании.

Технические характеристики

• Номинальный ток: 25 А - способен безопасно коммутировать нагрузки до этого значения в постоянной работе
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть переменного тока 50 Гц
• Число полюсов: 4 - управляет всеми тремя фазами и нулём одновременно
• Количество положений: 2 (ВКЛ / ОТКЛ) - простая двухпозиционная логика работы
• Наличие нейтрального положения: Да - позволяет полностью отключить цепь без активного состояния
• Тип управления: поворотная короткая рукоятка - удобна для ручного оперирования даже в ограниченном пространстве
• Степень защиты: IP65 - герметичная конструкция защищает от пыли и струй воды из любого направления
• Конструкция: встроенное устройство - монтируется в панель через отверстие, не требует внешнего корпуса

Совместимость и монтаж

Переключатель кулачковый ПК-1-14 25А 4P 0-1 с блокировкой IP65 предназначен для монтажа в панели или шкафу. Установка осуществляется через круглое отверстие соответствующего диаметра - перед монтажом проверьте габариты посадочного места. Клеммы предназначены для присоединения медных проводов сечением до 6–10 мм2. Для надёжного соединения используйте наконечники. Блокировка предотвращает случайное включение - её можно использовать совместно с замком или пломбой.

Безопасность и стандарты

Устройство соответствует требованиям к механическим коммутационным аппаратам для промышленного использования. Конструкция обеспечивает видимый разрыв цепи - обязательное условие для выполнения норм безопасности при техобслуживании. Наличие блокировки и высокий класс защиты IP65 снижают риск аварий в запылённых или влажных условиях.

Преимущества

• Высокое содержание серебра в контактах - снижает нагрев и продлевает срок службы при частых включениях
• Механическая надёжность - нет электроники, что делает устройство устойчивым к помехам и перегрузкам
• Защита IP65 - работает в сложных условиях: цехах, на открытых площадках, рядом с мойками
• Простота эксплуатации - один поворот рукоятки = полное включение или отключение
• Совместимость с другими компонентами серии EKF - легко интегрируется в существующие системы управления

Ограничения применения

• Не предназначен для автоматического управления - только ручное управление
• Не рекомендуется для частых циклов включения/выключения более 10 раз в час - возможен износ контактов
• Не применяется в сетях постоянного тока выше 48 В - только переменный ток 50 Гц до 400 В
• Не является защитным автоматом - не отключает при перегрузке или КЗ; требуется дополнительная защита

Примеры использования

• Управление питанием трёхфазного двигателя на конвейере
• Отключение сварочного аппарата перед техобслуживанием
• Разъединение питания испытательного стенда
• Ручной контроль ввода питания в распределительный щит
• Использование в качестве основного рубильника в пульте управления насосной станцией

Практические советы

• Перед установкой убедитесь, что отверстие в панели точно соответствует габаритам переключателя - не допускайте зазоров, чтобы сохранить степень защиты IP65
• При подключении проводов затягивайте клеммы равномерно - перетягивание может повредить контактные планки
• Используйте блокировку всегда, когда доступ к переключателю есть у нескольких операторов - это исключит опасные включения
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - при появлении следов оплавления замените устройство
• Переключатель кулачковый ПК-1-14 25А 4P 0-1 с блокировкой IP65 от EKF лучше всего применять в стационарных системах, а не в мобильных устройствах - он не рассчитан на вибрацию и удары
