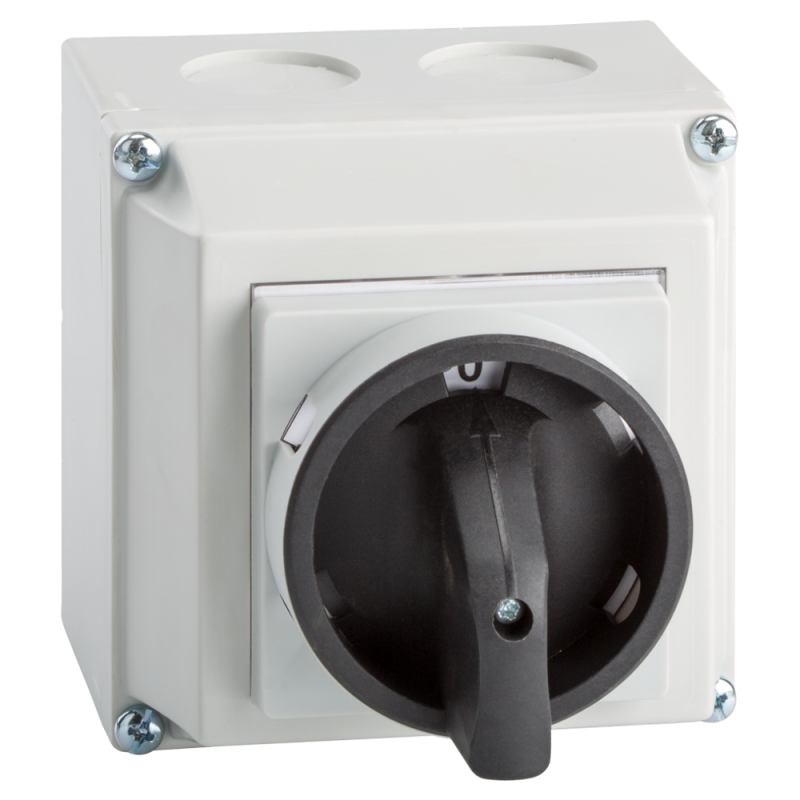

Переключатель кулачковый OptiSwitch 4G25 92 PK S6 КЭАЗ 295016

Переключатель кулачковый 4G25-92-PK-S6 от КЭАЗ - это надёжное коммутационное устройство с четырьмя полюсами и нейтральным положением, предназначенное для управления цепями в распределительных щитах. Модель 4G25-92-PK-S6 обеспечивает безопасное переключение нагрузок до 25 А при напряжении до 690 В, что делает её подходящей для промышленной автоматизации и энергообеспечения оборудования.

Назначение и область применения

Переключатель кулачковый 4G25-92-PK-S6 используется для ручного переключения электрических цепей в распределительных щитах. Он позволяет выбирать между двумя рабочими состояниями и иметь нейтральное положение - например, для отключения питания перед обслуживанием или переключения между источниками питания. Подходит для установки в шкафах управления станков, насосных систем, конвейеров и других промышленных объектов, где требуется механическая надёжность и видимое состояние переключения.

Технические характеристики

• Количество полюсов: 4 - управление четырьмя проводниками одновременно, включая трёхфазную сеть и ноль;
• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения;
• Номинальное напряжение: 690 В - рассчитан на работу в высоковольтных сетях переменного тока;
• Количество положений рукоятки: 2 рабочих + 1 нейтральное - возможность полностью отключить цепь;
• Степень защиты: IP65 - герметичный корпус защищён от пыли и струй воды с любого направления;
• Монтаж: поверхностный, винтовой - крепится к панели щита без необходимости внутреннего прохода;
• Размер передней панели: RV001736 - совместим с типовыми отверстиями для кулачковых переключателей КЭАЗ;
• Вспомогательные контакты: отсутствуют - сигналы о состоянии переключения не передаются;
• Конструкция: цельнолитой корпус - все элементы собраны в одном компактном модуле.

Совместимость и монтаж

Переключатель кулачковый 4G25-92-PK-S6 устанавливается в подготовленное отверстие на лицевой панели щита. Диаметр отверстия соответствует стандартному размеру RV001736. Для крепления используются два винта с тыльной стороны - они зажимают фланец устройства. Убедитесь, что толщина панели не превышает допустимую для данного типа монтажа. Соединение проводов осуществляется через винтовые клеммы - рекомендуется использовать жилы сечением до 6 мм2. Обязательно отключите питание перед монтажом. Поскольку модель не имеет вспомогательных контактов, внешние сигнализаторы состояния необходимо подключать отдельно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP65 гарантирует работу в условиях повышенной запылённости и влажности. Номинальное напряжение 690 В соответствует нормам IEC 60947-3. Конструкция исключает случайное включение - поворотная рукоятка требует осознанного действия. Применение в цепях выше 690 В или свыше 25 А недопустимо - это нарушит безопасность и аннулирует гарантию.

Преимущества

• Высокая механическая прочность - корпус выполнен из ударостойкого пластика, контактная группа защищена от окисления;
• Чёткое позиционирование - рукоятка фиксируется в каждом положении, визуально определяемое состояние “вкл/выкл”;
• Герметичность IP65 - можно применять вне закрытых помещений, в том числе на открытых площадках;
• Цельный корпус - снижает риск попадания сторонних предметов внутрь механизма;
• Совместимость с сериями OptiSwitch 4G - легко заменяется аналогичными моделями при ремонте.

Ограничения применения

• Не предназначен для частого переключения - не более 10–15 операций в час; длительная работа под нагрузкой требует охлаждения;
• Отсутствие вспомогательных контактов - нельзя использовать для дистанционной сигнализации или автоматического контроля;
• Не подходит для работы с импульсными или высокочастотными нагрузками - только для переменного тока 50/60 Гц;
• Запрещено открывать корпус во время эксплуатации - это нарушает степень защиты и создаёт опасность поражения током.

Примеры использования

• Переключение между основным и резервным источником питания в щите насосной станции;
• Ручное отключение трёхфазного двигателя перед техобслуживанием с возможностью вернуться в нейтральное положение;
• Выбор режима работы конвейера - “работа”, “останов”, “реверс” (при использовании с внешними реле);
• Локальный контроллер в распределительном щите на производстве с высокой запылённостью.

Практические советы

• При выборе места установки учтите доступность рукоятки - она должна быть легко достижима для оператора даже в перчатках;
• Обязательно проверьте соответствие сечения провода и момента затяжки винтов - слабый контакт вызывает нагрев;
• Если нужна сигнализация состояния, используйте внешний индикатор или микроконтроллер с датчиком положения;
• При замене старого переключателя - сравните размеры RV001736 и количество полюсов: 4G25-92-PK-S6 заменяет аналоги с тем же форм-фактором;
• Не применяйте смазку внутри механизма - это приведёт к накоплению пыли и потере контакта.
