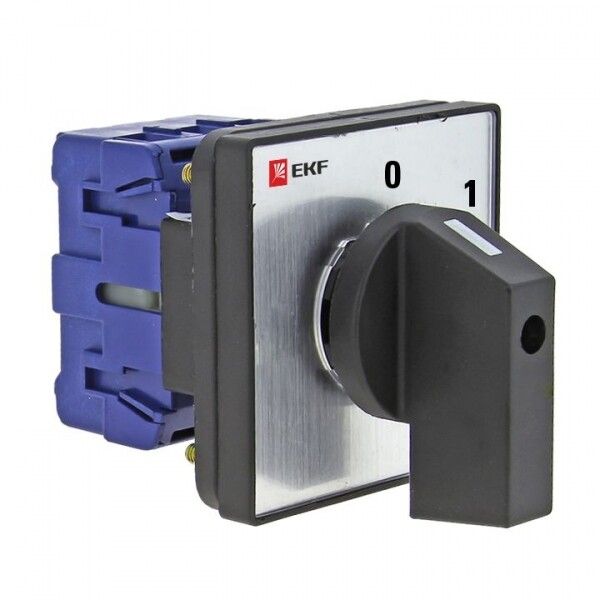

Переключатель кулачковый ПК-1-14 25А 4P "0-1" EKF PROxima | pk-1-14-25

Переключатель кулачковый ПК-1-14 4П 25А 0-1 от EKF PROxima - это механический четырёхполюсный выключатель с нейтральным положением, предназначенный для коммутации цепей переменного тока до 400 В. Подходит для установки в распределительных щитах и пультах управления, где требуется надёжное включение и отключение нескольких цепей одновременно.

Назначение и область применения

Переключатель кулачковый ПК-1-14 4П 25А 0-1 используется для ручного включения и отключения четырёх электрических цепей одновременно. Наличие нейтрального положения позволяет полностью отключить все полюса без случайного замыкания. Применяется в системах автоматизации, на станках, конвейерах, вентиляционных установках и других устройствах, требующих безопасного отключения питания нескольких фаз или цепей.

Технические характеристики

• Номинальный ток: 25 А - способен работать с нагрузкой до 25 ампер без перегрева;
• Номинальное напряжение: 400 В - рассчитан на использование в сетях до 400 В переменного тока частотой 50/60 Гц;
• Количество полюсов: 4 - управляет четырьмя независимыми цепями;
• Количество положений: 2 - «ВКЛ» и «ОТКЛ» с нейтральной точкой между ними;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Размер передней панели: 48×48 мм - совместим со стандартными отверстиями в шкафах;
• Ширина: 3 модуля - занимает три стандартных места на DIN-рейке при использовании адаптера;
• Тип подключения: винтовое - зажимы для проводов сечением до 2,5 мм2;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим агрессивным средам;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C и в условиях повышенной влажности;
• Цвет: черный - обеспечивает контрастность и соответствие промышленному дизайну.

Совместимость и монтаж

Переключатель кулачковый ПК-1-14 4П 25А 0-1 предназначен для монтажа на монтажную плату. Его передняя панель 48×48 мм соответствует стандартным отверстиям в панелях щитов. Для установки на DIN-рейку потребуется специальный адаптер - сам переключатель не имеет крепления к рейке. Кабели подключаются через винтовые зажимы: рекомендуется использовать жилы сечением до 2,5 мм2. Максимальный момент затяжки - не более 0,5 Нм, чтобы избежать повреждения контактов.

Безопасность и стандарты

Переключатель кулачковый ПК-1-14 4П 25А 0-1 соответствует требованиям ГОСТ Р 50030.3-99, что гарантирует соответствие нормам безопасности для коммутационных аппаратов в низковольтных распределительных системах. Конструкция исключает возможность случайного включения при открытом корпусе. Контакты содержат повышенное количество серебра - снижающее риск сваривания и увеличивающее срок службы при частых операциях.

Преимущества

• Надёжная коммутация благодаря серебросодержащим контактам - меньше нагрев и износ;
• Нейтральное положение обеспечивает полное отключение всех полюсов - безопаснее при обслуживании;
• Унифицированный размер 48×48 мм - легко заменяется на аналоги;
• Простая механическая конструкция - мало подвижных деталей, высокая долговечность;
• Исполнение УХЛ4 - допускает работу в неотапливаемых помещениях и на объектах с перепадами температур.

Ограничения применения

• Не предназначен для работы во влажных или запылённых средах - степень защиты IP20 не защищает от жидкости и пыли;
• Не подходит для частого включения-отключения под нагрузкой выше 25 А - возможен износ контактов;
• Требует ручного управления - не автономен и не поддерживает дистанционное управление;
• Не имеет встроенного механизма блокировки - при необходимости можно дополнительно установить замок или крышку.

Примеры использования

• Отключение трёх фаз и нулевого провода в цепи двигателя насоса;
• Выбор режима работы станка: «работа» / «останов» / «обслуживание»;
• Ручное отключение питания группы освещения в производственном помещении;
• Коммутирование цепей управления в пульте управления конвейерной линией.

Практические советы

• При монтаже проверьте, что отверстие в панели точно соответствует габаритам 48×48 мм - иначе переключатель не войдёт;
• Затягивайте винты равномерно и осторожно - переусилие может повредить внутренние контакты;
• Для длительной эксплуатации в условиях вибраций используйте антивибрационные прокладки под панель;
• Не применяйте в местах с постоянным попаданием воды, масла или металлической стружки - IP20 недостаточен;
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно при работе с индуктивными нагрузками.
