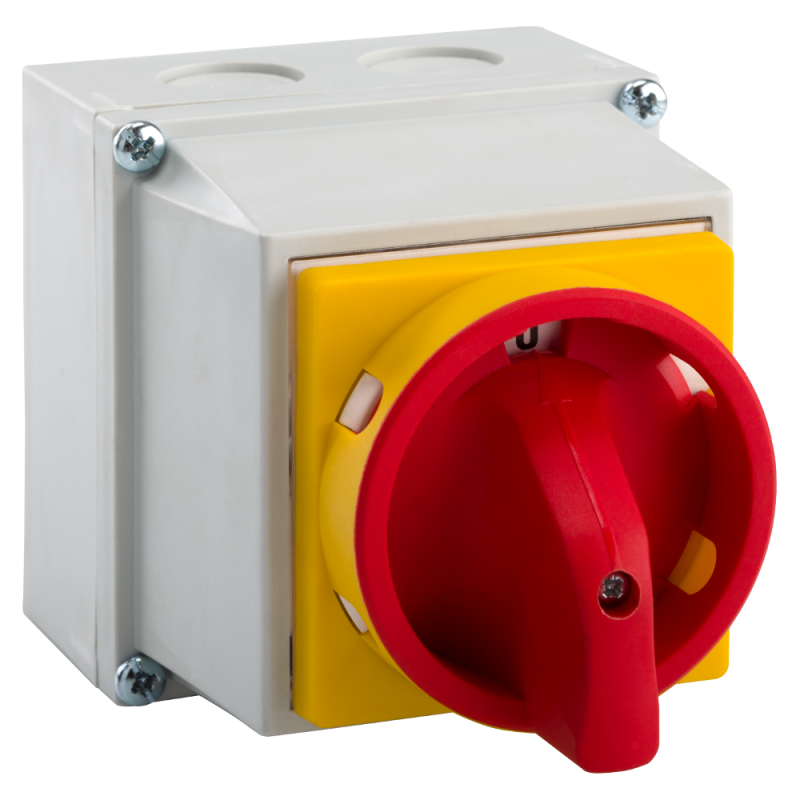

Переключатель кулачковый OptiSwitch 4G40-92-PK-S25 КЭАЗ 271647

Переключатель кулачковый 4G40-92-PK-S25 от КЭАЗ - четырёхполюсное устройство с двумя рабочими положениями и нейтральным центром, предназначенное для коммутации силовых цепей в распределительных щитах. Модель из серии OptiSwitch 4G обеспечивает надёжную работу в условиях повышенной запылённости благодаря защите IP65 и подходит для установки на лицевой панели.

Назначение и область применения

Переключатель кулачковый 4G40-92-PK-S25 используется для ручного переключения нагрузки между двумя источниками питания или режимами работы трёхфазной сети. Применяется в распределительных щитах промышленного оборудования: насосных станциях, компрессорах, системах вентиляции, конвейерах. Подходит для управления двигателями, нагревателями и другими потребителями до 40 А. Наличие нейтрального положения позволяет безопасно отключить питание перед обслуживанием.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 690 В - рассчитан на использование в сетях до 690 В переменного тока;
• Число полюсов: 4 - управляет всеми тремя фазами и нулём одновременно;
• Количество положений: 2 рабочих + 1 нейтральное - переключает между двумя состояниями, с возможностью полного отключения;
• Количество НО контактов: 4 - все контакты нормально открытые, замыкаются при переводе рукоятки;
• Количество НЗ контактов: 0 - нет нормально закрытых контактов;
• Степень защиты: IP65 - полностью герметичен против пыли и устойчив к струям воды;
• Габариты: 126×162 мм - компактный корпус для плотной укладки в шкафу;
• Метод подключения: винтовые зажимы - надёжное соединение с проводами до 25 мм2;
• Рукоятка: поворотная - удобна для операторского управления;
• Корпус: металлический с покрытием - устойчив к механическим воздействиям;
• Нормативный документ: ТУ3424-068-05758109-2012 - соответствует внутренним требованиям КЭАЗ.

Совместимость и монтаж

Переключатель кулачковый 4G40-92-PK-S25 монтируется на лицевую панель щита через круглое отверстие. Диаметр посадочного отверстия должен составлять 120–125 мм - проверьте соответствие перед установкой. Устройство не требует специальных крепёжных элементов: фиксируется гайками с тыльной стороны. Для подключения используйте медные жилы сечением до 25 мм2. Винтовые зажимы затягиваются моментом 1,5–2,0 Нм - переизбыток усилия повредит контактные планки. Убедитесь, что в щите есть достаточное пространство вокруг устройства для свободного поворота рукоятки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012 и имеет степень защиты IP65, что делает его пригодным для установки в помещениях с высокой влажностью, пылью или частыми мойками. Отсутствие НЗ контактов исключает случайное включение при отключении. Переключатель не предназначен для частого включения/выключения под нагрузкой - рекомендовано использовать в качестве секционирующего или переводящего аппарата, а не для частого пуска двигателей. Для защиты от перегрузок и коротких замыканий необходимо применять внешние автоматические выключатели или предохранители.

Преимущества

• Высокая надёжность контактов - кулачковый механизм снижает риск подгорания при больших токах;
• Нейтральное положение - обеспечивает полное отключение всех фаз, безопасно для ремонта;
• Защита IP65 - работает в сложных условиях без дополнительного кожуха;
• Простота обслуживания - доступ к контактам после снятия крышки;
• Совместимость с сериями OptiSwitch 4G - легко заменяется аналогичными моделями;
• Возможность измерения между фазами - можно контролировать напряжение на входе и выходе без демонтажа.

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - не заменяет контакторы или магнитные пускатели;
• Не подходит для автономных систем с частыми переключениями - быстрый износ механизма;
• Требует наличия места для поворота рукоятки - не устанавливается в тесных шкафах без зазора;
• Не имеет встроенной защиты - обязательно требуется внешняя аппаратура защиты;
• Не допускается работа при температуре ниже -25C - материал корпуса теряет пластичность.

Примеры использования

• Переключение между основным и резервным источником питания в насосной станции;
• Выбор режима работы конвейера: «рабочий» / «обслуживание» с полным отключением;
• Подключение теплового оборудования к двум различным группам фаз;
• Локальный контроль питания в ремонтном участке - ручное отключение перед работой.

Практические советы

• Перед первым включением проверьте, чтобы рукоятка находилась в нейтральном положении - так вы избежите скачка напряжения;
• При подключении проводов следите, чтобы изоляция не попала под зажим - это вызывает перегрев;
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление снижает надёжность;
• Для длительной службы не применяйте смазки внутри механизма - они притягивают пыль и нарушают работу;
• При замене старого переключателя сверьте габариты и тип подключения - модель 4G40-92-PK-S25 совместима с большинством аналогов КЭАЗ Optima.
