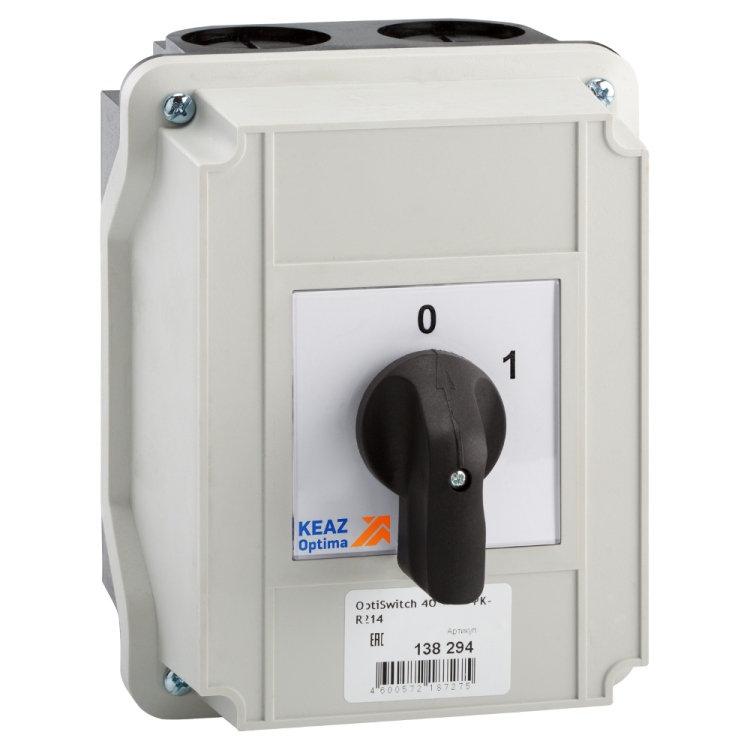

Переключатель кулачковый OptiSwitch 4G40 10 PK R214 КЭАЗ 138286

Переключатель кулачковый 4G40-10-PK-R214 от КЭАЗ Optima - это надёжное устройство для коммутации трёхфазной сети с возможностью отключения и выбора режима работы. Применяется в промышленных системах управления, где требуется механическая блокировка и устойчивость к внешним воздействиям.

Назначение и область применения

Переключатель кулачковый 4G40-10-PK-R214 предназначен для ручного включения и отключения трёхфазных цепей до 40 А. Он позволяет безопасно от disconnect питание оборудования, выбирать рабочий режим или переводить нагрузку в нейтральное состояние. Подходит для управления двигателями, нагревателями, конвейерами и другим оборудованием, требующим жёсткого контроля питания. Устройство часто используется в распределительных щитах на производствах, в энергообъектах и на объектах с высокой запылённостью.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Максимальное рабочее напряжение: 690 В - рассчитан на использование в сетях до 690 В переменного тока
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно
• Количество положений: 2 - «Вкл» и «Выкл»; есть нейтральное положение для безопасного обслуживания
• Контакты: 3 нормально открытых (НО), 0 нормально закрытых (НЗ) - работает как обычный рубильник, без автоматических функций
• Степень защиты: IP65 - полностью защищён от пыли и струй воды, подходит для установки вне помещений
• Способ подключения: винтовые зажимы - совместим с кабелями до 25 мм2
• Габариты передней панели: 126×162 мм - стандартный размер для монтажа в шкафы
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, в условиях умеренного климата
• Нормативный документ: ТУ3424-068-05758109-2012 - соответствует внутреннему техническому регламенту КЭАЗ

Совместимость и монтаж

Переключатель кулачковый 4G40-10-PK-R214 монтируется на монтажную плату внутри распределительного щита. Его размеры позволяют легко установить в стандартные шкафы с глубиной не менее 200 мм. Для монтажа используются четыре крепёжных отверстия на задней стенке устройства. Винтовые зажимы обеспечивают плотный контакт даже с многожильными проводами. Перед подключением проверьте соответствие сечения кабеля - максимальное допустимое сечение 25 мм2. Не используйте кабели большего сечения - это повредит зажимы и нарушит герметичность.

Безопасность и стандарты

Изделие имеет степень защиты IP65, что исключает попадание пыли и брызг воды на контакты. Конструкция обеспечивает механическую блокировку - невозможно случайно перевести рукоятку в положение «Вкл» во время ремонта. Наличие нейтрального положения позволяет физически отделить оборудование от сети, что соответствует требованиям безопасности при техобслуживании. Соответствует ТУ3424-068-05758109-2012, но не сертифицирован по ГОСТ Р МЭК 60947-3 - не заменяет автоматические выключатели в качестве средства защиты от перегрузок и КЗ.

Преимущества

• Цельнолитой корпус - прочный, не деформируется при ударах и вибрациях
• Поворотная рукоятка с фиксацией - удобна для оператора, не требует усилий для переключения
• Встроенный корпус - не нуждается в дополнительном кожухе, снижает стоимость монтажа
• Возможность измерения между фазами - можно использовать для диагностики напряжения без демонтажа
• Совместим с комплектными щитами КЭАЗ Optima - легко интегрируется в существующие системы

Ограничения применения

• Не является защитным аппаратом - не отключает при перегрузках или коротком замыкании, требует обязательной установки предохранителей или автоматов в цепи
• Не предназначен для частого включения/выключения - рекомендовано не более 10–15 циклов в час
• Не подходит для взрывоопасных сред - не имеет взрывозащиты Ex
• Не применяется в цепях постоянного тока - только для переменного тока до 690 В
• Не следует использовать в условиях температуры ниже −25C - риск хрупкости пластиков и затруднённого переключения

Примеры использования

• Отключение трёхфазного насоса на водозаборе для профилактики
• Выбор режима работы станка: «рабочий» / «останов» / «техобслуживание»
• Коммутирование тепловых завес в холодильных камерах
• Ручной переключатель в щите управления конвейерной линией
• Аварийное отключение генератора в резервной системе питания

Практические советы

• При монтаже в щит обязательно соблюдайте свободное пространство вокруг - минимум 50 мм с каждой стороны для теплоотвода
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить медные контакты
• Перед первым включением убедитесь, что рукоятка находится в положении «Выкл» - это предотвращает скачки напряжения
• При использовании в пыльных помещениях периодически осматривайте уплотнители - они могут со временем терять эластичность
• Для долговечности не используйте переключатель 4G40-10-PK-R214 в качестве основного автомата - он служит только для ручного отключения
