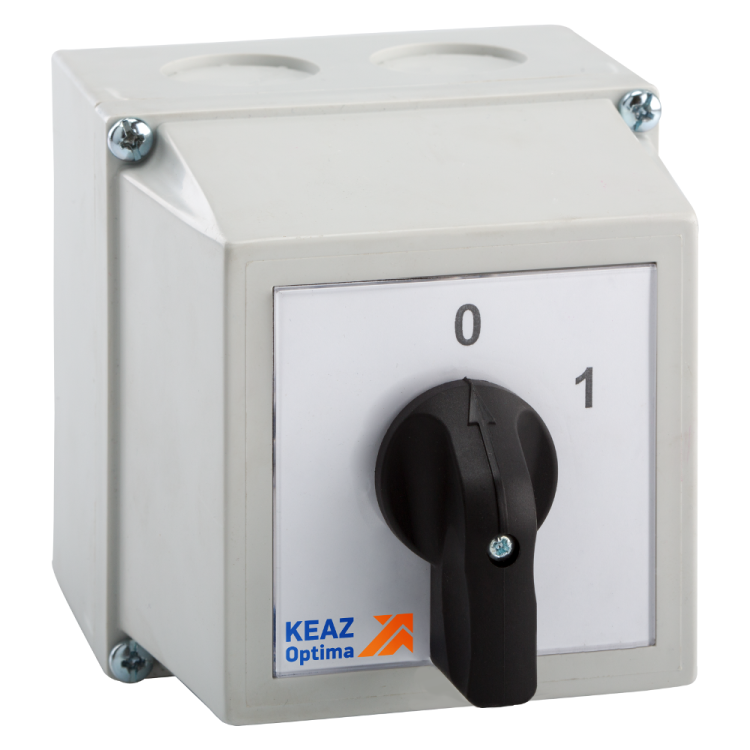

Переключатель кулачковый OptiSwitch 4G16 90 PK R114 КЭАЗ 148712

Переключатель кулачковый 4G16-90-PK-R114 от КЭАЗ Optima - компактное устройство с двумя положениями и нейтральной позицией, предназначенное для коммутации цепей переменного и постоянного тока до 16 А. Установлен в защищённом корпусе IP65, подходит для монтажа на плату или в распределительные шкафы.

Назначение и область применения

Переключатель кулачковый 4G16-90-PK-R114 используется для ручного управления электрическими цепями: включения, выключения и перевода между двумя состояниями с возможностью возврата в нейтральное положение. Применяется в системах автоматизации, управляемых станках, конвейерах, устройствах питания и других объектах, где требуется надёжная механическая коммутация без автоматических функций.

Технические характеристики

• Номинальный ток: 16 А
• Максимальное рабочее напряжение: 690 В переменного тока (AC)
• Род тока: AC/DC - работает как в сетях переменного, так и постоянного тока
• Количество полюсов: 2
• Число положений рукоятки: 2 + нейтральное (0) - три фиксированных позиции
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 0
• Максимальное сечение подключаемого кабеля: 6 мм2
• Тип подключения: винтовые зажимы
• Степень защиты: IP65 - полностью герметичен против пыли и струй воды из любого направления
• Способ монтажа: на монтажную плату (PCB)
• Конструкция: устройство наружного монтажа в собственном корпусе
• Климатическое исполнение: У2 - рассчитан на умеренный климат с температурой от −25C до +40C
• Комплектация: готовое устройство в защищённом корпусе, без необходимости сборки

Совместимость и монтаж

Переключатель кулачковый 4G16-90-PK-R114 монтируется на печатную плату через отверстия под выводы. Подходит для установки в распределительные щиты благодаря прочному корпусу и степени защиты IP65. Для подключения используйте провода сечением до 6 мм2 - более толстые кабели не войдут в винтовые зажимы. Монтажная плата должна обеспечивать жесткую фиксацию, чтобы исключить вибрационные нагрузки на контактные группы. Рукоятка поворотная - требует свободного пространства вокруг для поворота на 90° в каждую сторону от нейтрального положения.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ3424-068-05758109-2012. Конструкция обеспечивает безопасную работу при максимальных значениях напряжения и тока. Герметичный корпус IP65 предотвращает попадание пыли и влаги, снижая риск замыканий в условиях производства. Не предназначен для взрывоопасных сред - не имеет сертификата взрывозащиты.

Преимущества

• Наличие нейтрального положения позволяет безопасно отключать цепь без активного выключения
• Герметичный корпус IP65 делает устройство пригодным для работы в запылённой или влажной среде
• Поддержка AC/DC - универсальность для различных типов цепей
• Готовый модуль в корпусе - не требует дополнительной сборки или защиты
• Простая и долговечная механическая конструкция без сложной электроники

Ограничения применения

• Не подходит для частых переключений - не рассчитан на высокочастотную коммутацию (например, более 10–15 раз в минуту)
• Один нормально открытый контакт - нельзя использовать для схем, требующих НЗ контакта или двухполюсного размыкания
• Не предназначен для установки во взрывоопасных зонах (не имеет Ex-сертификации)
• Максимальное сечение кабеля 6 мм2 - не допускает подключение мощных силовых линий свыше 16 А
• Требуется вертикальная или горизонтальная фиксация; наклонный монтаж может нарушить работу механизма

Примеры использования

• Выбор режима работы станка: “работа” / “нейтраль” / “останов”
• Переключение между источниками питания: основной / резервный
• Ручное управление насосом или вентилятором с возможностью полного отключения
• Локальный контроль пускателя в распределительном щите

Практические советы

• При монтаже на плату проверьте соответствие отверстий под выводы - габариты совпадают со стандартными для серии OptiSwitch 4G
• Не затягивайте винты слишком сильно - это может повредить пластиковую часть корпуса или контактные площадки
• Для длительной службы рекомендуется периодически осматривать механизм на предмет заедания или окисления контактов
• Если нужна защита от случайного включения - можно дополнительно установить крышку или блокиратор рукоятки
• Переключатель кулачковый 4G16-90-PK-R114 от КЭАЗ оптимален для замены аналогов типа PKE, KF, T16 - проверьте совпадение числа полюсов и расположения контактов перед заменой
