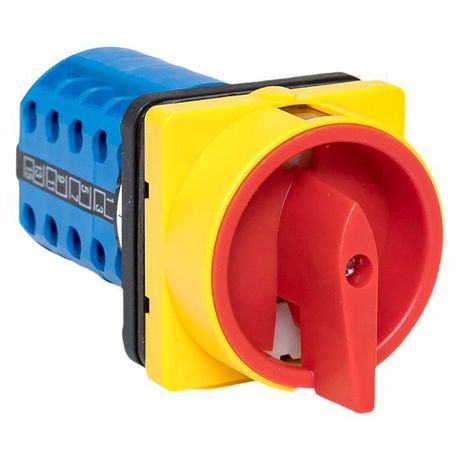

Переключатель кулачковый ПК-1-24 25А 4P "1-0-2" с блокировкой IP65 PROxima |pk-1-24-25-a65| EKF

Переключатель кулачковый ПК-1-24 25А 4P "1-0-2" с блокировкой IP65 от EKF - это надёжный механический коммутатор с трёхпозиционной схемой "1-0-2" и защитой IP65, предназначенный для управления и распределения электроэнергии в промышленных системах. Артикул pk-1-24-25-a65 соответствует серии EKF и подходит для установки в шкафы управления.

Назначение и область применения

Переключатель кулачковый ПК-1-24 25А 4P "1-0-2" с блокировкой IP65 используется для переключения направления тока в четырёхпроводных цепях переменного тока. Он применяется там, где требуется явное физическое отделение цепи и выбор между двумя состояниями работы - вперёд/останов/назад. Подходит для:

• щитового оборудования диспетчеризации и управления;
• пультов управления станками и конвейерами;
• сварочных установок и испытательных стендов;
• систем распределения энергии с необходимостью ручного переключения режимов.

Может использоваться как выключатель-разъединитель - обеспечивает видимый разрыв цепи при переводе в положение "0".

Технические характеристики

• Количество полюсов: 4 - позволяет одновременно коммутировать все три фазы и нейтраль (или землю);
• Номинальный ток: 25 А - максимальный постоянный ток, который может безопасно проходить через контакты;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока частотой 50 Гц;
• Число положений: 3 ("1-0-2") - два активных положения для включения в двух направлениях и нейтральное "выкл";
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления;
• Наличие нейтрального положения: да - возможность полного отключения цепи без автоматического возврата;
• Конструкция: встраиваемое устройство - монтируется в панель или шкаф с отверстием подходящего размера;
• Контакты: с высоким содержанием серебра - снижают переходное сопротивление и увеличивают срок службы при частых переключениях.

Совместимость и монтаж

Переключатель кулачковый ПК-1-24 25А 4P "1-0-2" с блокировкой IP65 предназначен для монтажа в панели с отверстием под встраивание. Установка требует соблюдения габаритов корпуса - перед монтажом проверьте посадочные размеры в техническом чертеже. Клеммы доступны после снятия крышки, что упрощает подключение проводов сечением до 4–6 мм2. Для надёжности рекомендуется использовать кабельные наконечники. Блокировка предотвращает случайное переключение - механизм фиксируется в каждом положении.

Безопасность и стандарты

Устройство соответствует требованиям к механическим коммутационным аппаратам для промышленного использования. Наличие нейтрального положения и степень защиты IP65 обеспечивают безопасную эксплуатацию в условиях запылённости и влажности. Переключатель не предназначен для аварийного отключения - он не имеет функции автоматического срабатывания при перегрузках или КЗ. Для защиты цепи необходимо использовать внешние автоматы или предохранители.

Преимущества

• Высокая долговечность благодаря серебросодержащим контактам - меньше нагрева и искрения;
• Физическая блокировка положений исключает случайное переключение;
• Защита IP65 позволяет использовать в сложных условиях - на открытых площадках, в цехах с мойкой;
• Явный визуальный разрыв цепи в положении "0" - соответствие нормам безопасности при обслуживании;
• Простота замены - совместим со стандартными кулачковыми переключателями серии EKF.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой более 25 А - возможна эрозия контактов;
• Не работает как автоматический выключатель - не защищает от перегрузок и коротких замыканий;
• Не допускается использование в цепях постоянного тока выше 48 В - конструкция оптимизирована для 50 Гц переменного тока;
• Не следует применять в средах с агрессивными химическими веществами - хотя IP65 защищает от пыли и брызг, не гарантирует устойчивость к паровым или жидким кислотам.

Примеры использования

• Управление направлением вращения двигателя насоса - положение "1" = вперёд, "0" = останов, "2" = назад;
• Выбор источника питания в резервной системе - основной источник / отключен / резервный;
• Ручной контроль режима сварочного аппарата - режим "сварка"/"ждёт"/"обратный импульс";
• Тестирование оборудования на стенде - переключение между различными схемами подключения.

Практические советы

• Перед монтажом убедитесь, что питание отключено - даже при "0" есть риск наличия потенциала на других полюсах;
• Используйте кабели с жилами не менее 2,5 мм2 для токов до 25 А - меньшее сечение вызывает перегрев;
• Проверяйте плотность затяжки клемм - недостаточно затянутые провода вызывают нагрев и окисление;
• При эксплуатации в условиях вибраций регулярно осматривайте крепление устройства - блокировка не компенсирует слабую фиксацию в панели;
• Для удобства обслуживания пометьте положения переключателя этикетками - "Вперёд", "Стоп", "Назад".
