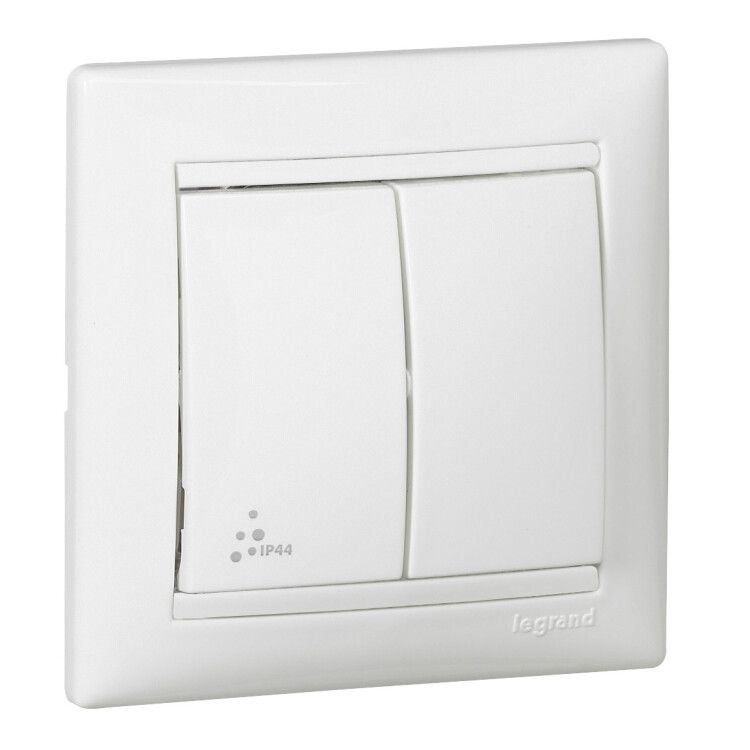

Переключатель проходной 2-кл. СП Valena 10А IP44 250В механизм бел. IEK 770098 Legrand

Переключатель двухклавишный проходной Valena Classic 770098 предназначен для управления двумя независимыми группами светильников или других устройств с одного, двух или нескольких мест. Подходит для установки в жилых и общественных зданиях, особенно в помещениях с повышенной влажностью благодаря защите IP44.

Назначение и область применения

Этот переключатель позволяет управлять двумя нагрузками - например, двумя группами светильников - с нескольких точек. Он работает в паре с другими проходными и промежуточными выключателями, что удобно для длинных коридоров, лестниц, спальни с выходом из двух сторон. Устанавливается внутри помещений: в ванных, туалетах, подъездах, офисах, где требуется надёжное управление освещением и вентиляцией. Не предназначен для открытого монтажа или улицы.

Технические характеристики

• Номинальное напряжение: 250 В - совместим с бытовыми сетями 220–240 В
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт при 220 В
• Степень защиты: IP44 - защищён от брызг воды и частиц пыли размером более 1 мм
• Частота: 50 Гц - стандарт для российских и европейских сетей
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медного провода 2,5 квадрата
• Габариты: 71×71×37 мм - соответствует стандартным подрозетникам
• Цвет: белый (RAL 9003) - сочетается с большинством интерьеров
• Материал корпуса: пластик, без галогенов - безопасен при возгорании
• Диапазон температур: от –5 до +40 C - подходит для отапливаемых помещений
• Климатическое исполнение: УХЛ4 - допущен к использованию в условиях умеренного и холодного климата в закрытых помещениях

Совместимость и монтаж

Переключатель Valena Classic 770098 имеет механизм с накладкой и монтажную плату. Монтаж - скрытый, в стандартный подрозетник. Крепится одновременно на распорные элементы и два шурупа - обеспечивает плотную фиксацию. Безвинтовые зажимы позволяют быстро и надёжно подключить провода без инструментов: достаточно вставить кабель до щелчка. Подключение выполняется по схеме “проходной выключатель на 2 направления” - требует соединения с другим аналогичным выключателем и, при необходимости, промежуточным переключателем. Совместим с рамками серии Valena и Valena Classic.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60669-1 и требованиям техрегламента ТР ТС 004/2011. Отсутствие галогенов снижает риск выделения токсичных веществ при нагреве. Защита IP44 предотвращает попадание брызг воды, что важно для ванных комнат и сырых помещений. Нагрузка не должна превышать 10 А - иначе возможен перегрев контактов.

Преимущества

• Безвинтовые зажимы - экономят время при монтаже и исключают плохой контакт
• Высокая степень защиты IP44 - надёжнее обычных выключателей в сырых зонах
• Фиксация на распор и шурупы - устойчив к вибрациям и механическим воздействиям
• Глянцевая отделка - легко моется, не царапается при уборке
• Совместимость с сериями Valena - можно заменить старый выключатель без переделки стен

Ограничения применения

• Не предназначена для наружной установки - даже при IP44 не выдерживает прямого дождя или снега
• Запрещено использовать с нагрузкой выше 10 А - не подходит для мощных приборов типа теплых полов или кондиционеров
• Требует наличия второго проходного выключателя для функции “двухточечного управления” - один такой выключатель сам по себе не работает как проходной
• Работает только в диапазоне температур от –5 до +40 C - не годится для неотапливаемых чердаков зимой
• Подходит только для кабелей до 2,5 мм2 - нельзя подключать толстые многожильные провода

Примеры использования

• Управление светом в коридоре: включить свет у входа, выключить у выхода
• Освещение лестницы: включить на первом этаже, выключить на втором
• Спальня с двумя выходами: свет включается у кровати и у двери
• Ванная и туалет: две группы света (основная и ночная) с отдельным управлением

Практические советы

• При монтаже проверьте, чтобы кабель был обрезан ровно - иначе плохо войдёт в безвинтовой зажим
• Не используйте этот выключатель как обычный - он работает только в составе проходной системы
• Если нужна трёхточная система управления, добавьте промежуточный переключатель между двумя проходными
• При замене старого выключателя сверьте сечение проводов - если они больше 2,5 мм2, потребуется переходник или другой тип устройства
• При установке в ванной соблюдайте нормы ПУЭ: выключатель должен находиться вне зоны 1 (непосредственно рядом с ванной или душем)
