Переключатель однополюсный двухклавишный - DIS1373222 ДКС

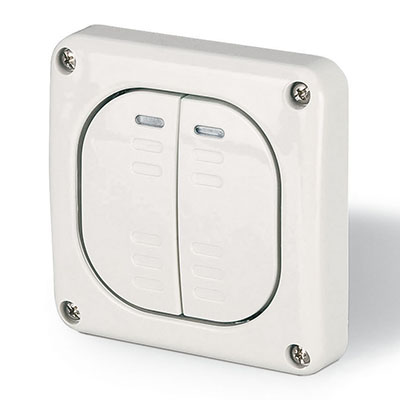

Переключатель однополюсный двухклавишный 20А IP66 от DKC (ДКС), артикул dis1373222, предназначен для надёжного управления двумя отдельными электрическими цепями в условиях повышенной запылённости и влажности. Относится к серии Quadro и совместим с системами Express и Cosmec.

Назначение и область применения

Этот переключатель используется для включения и выключения двух независимых нагрузок - например, освещения и вентиляции, или двух групп светильников. Подходит для установки в помещениях с высокой влажностью, на улице или в производственных зонах, где возможны брызги воды и скопление пыли. Монтируется в распределительную коробку со скрытым способом крепления - то есть за стеновой отделкой, как стандартные бытовые выключатели.

Технические характеристики

• Тип: однополюсный, двухклавишный - каждая клавиша управляет своей цепью
• Номинальный ток: 20 А - позволяет коммутировать мощные нагрузки до 4,4 кВт при 220 В
• Степень защиты: IP66 - полностью герметичен от пыли и устойчив к мощным струям воды
• Цвет корпуса: серый - соответствует цветовой гамме серии Quadro
• Тип монтажа: скрытый - устанавливается в подрозетник глубиной не менее 50 мм

Совместимость и монтаж

Переключатель однополюсный двухклавишный 20А IP66 совместим с монтажными рамками и коробками систем Express и Cosmec. Для установки требуется стандартный подрозетник диаметром 68–70 мм. Клеммы рассчитаны на провода сечением от 0,5 до 2,5 мм2. Обязательно отключите питание перед монтажом. Напряжение работы - до 250 В переменного тока. Установка в металлические коробки допускается, но требует проверки заземления системы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Конструкция обеспечивает безопасную работу при температуре от –25C до +40C. Защита IP66 предотвращает попадание воды даже при направленном струйном воздействии - что делает устройство подходящим для открытых площадок, подъездов, производственных помещений с мойкой оборудования.

Преимущества

• Высокая степень защиты IP66 снижает риск отказа из-за влаги и пыли
• Две независимые клавиши позволяют управлять двумя нагрузками одним устройством - экономит место в коробке
• Совместимость с популярными системами Express и Cosmec упрощает замену и модернизацию существующих установок
• Материал корпуса - самозатухающий пластик, устойчив к механическим повреждениям

Ограничения применения

• Не предназначена для управления нагрузками выше 20 А - превышение вызывает перегрев и выход из строя
• Не рекомендуется использовать в средах с постоянным контактом с химически активными жидкостями (кислоты, щелочи)
• Работает только с переменным током - не подходит для цепей постоянного тока
• Установка в местах с частыми ударными нагрузками (например, рядом с дверями) требует дополнительной защиты

Примеры использования

• Управление освещением в ванной комнате и вытяжкой через один выключатель
• Контроль двух зон освещения на производственной линии
• Включение насоса и нагревателя в системе теплого пола
• Управление фонарями и сигнализацией на территории объекта

Практические советы

• При замене старого выключателя проверьте, чтобы новый имел такой же тип монтажа - скрытый, с подрозетником
• Обязательно используйте провода с достаточным сечением - для 20 А минимум 2,5 мм2 медного провода
• Если планируете установить в сыром месте, дополнительно уплотните вход кабеля с помощью резинового сальника
• При использовании в системе Quadro - все элементы можно собирать в единый блок, сохраняя эстетику и функциональность
• Не затягивайте клеммы слишком сильно - это может повредить контактные пластины
