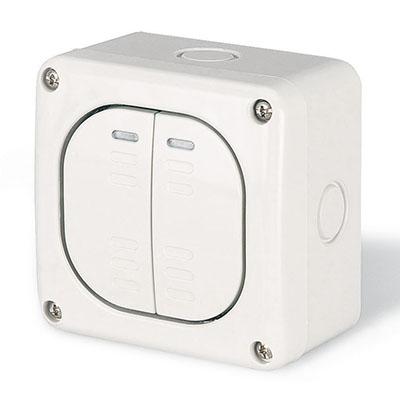

Выключатель однополюсный двухклавишный настенный - DIS1375022 ДКС

Выключатель однополюсный двухклавишный настенный 20А IP66 от DKC (ДКС), артикул dis1375022, предназначен для управления двумя независимыми световыми или нагрузочными цепями в условиях повышенной запыленности и влаги. Продукт из серии Quadro сочетает надёжную защиту IP66 с удобным двухклавишным управлением и встроенной подсветкой.

Назначение и область применения

Этот выключатель используется для включения и отключения двух отдельных электрических цепей — например, групп освещения, вентиляторов или оборудования. Подходит для установки в помещениях с высокой влажностью или пылью: ванные комнаты, кухни, подвалы, производственные участки, уличные ниши. Благодаря защите IP66, устройство можно монтировать даже на открытых площадках, где возможны брызги воды или сильная запылённость.

Технические характеристики

• Номинальный ток: 20 А — позволяет коммутировать мощные нагрузки до 4,6 кВт при 230 В
• Номинальное напряжение: 230 В — совместим с бытовыми сетями в России и странах СНГ
• Количество полюсов: 1 — каждая клавиша управляет одной фазой, но обе клавиши работают в рамках одного провода L
• Степень защиты: IP66 — полностью герметичен от пыли и устойчив к мощным струям воды
• Способ монтажа: открытая установка — крепится прямо на стену без штробления
• Количество клавиш: 2 — независимое управление двумя цепями
• Тип подключения: винтовые клеммы — надёжный контакт, подходят медные жилы до 2,5 мм²
• Подсветка: да — светодиодная подсветка клавиш помогает найти выключатель в темноте
• Возвратно-нажимной механизм: да — клавиши возвращаются в исходное положение после нажатия
• Материал корпуса: термопласт — устойчив к перегреву, не горюч
• Цвет: белый, матовая отделка — не бликует, легко моется
• Не содержит галогены — безопасен при возгорании, соответствует экологическим нормам
• Тип серии: рамочная — совместим с декоративными рамками серии Quadro

Совместимость и монтаж

Выключатель однополюсный двухклавишный настенный 20А IP66 монтируется на поверхность стены с помощью винтового крепления. Для установки требуется предварительно подготовить место под корпус — достаточно просверлить два отверстия под крепёж. Кабели подключаются к винтовым зажимам: фаза L вводится в общий вход, выходы каждой клавиши идут к своим нагрузкам. Устройство совместимо с рамками серии Quadro, что позволяет собрать единый дизайн с другими элементами системы. Не требует специальных инструментов — достаточно отвёртки и тестера для проверки отсутствия напряжения перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней и наружной установки. Материал корпуса — самозатухающий термопласт, не поддерживающий горение. Отсутствие галогенов снижает риск образования токсичных веществ при повышении температуры. Защита IP66 обеспечивает работу в условиях, где обычные выключатели выходят из строя. Соответствует ГОСТ Р 50345 и IEC 60669-1.

Преимущества

• Управление двумя цепями одним устройством — экономия места на стене
• Защита IP66 — работает там, где другие выключатели не выдерживают условий
• Подсветка клавиш — удобство в ночное время без лишнего освещения
• Матовая поверхность — не остаётся следов пальцев, легко протирается
• Винтовые клеммы — прочное соединение, не требуют периодической затяжки
• Совместимость с рамками Quadro — возможность создания единого дизайна интерьера

Ограничения применения

Выключатель однополюсный двухклавишный настенный 20А IP66 нельзя использовать для управления трёхфазными цепями — он рассчитан только на одну фазу. Нельзя применять в средах с постоянным воздействием паров кислот, щелочей или растворителей — материал термопласта не устойчив к химически активным веществам. Также не рекомендуется монтировать в местах с частыми механическими ударами — хотя корпус прочный, он не является взрывозащищённым. Не предназначен для автоматического управления — только ручного нажатия.

Примеры использования

• Ванная комната: одна клавиша — свет, вторая — вытяжной вентилятор
• Кухня: одна клавиша — основное освещение, вторая — подсветка рабочей зоны
• Производственный цех: управление двумя лампами на рабочих местах
• Уличный переход: включение/выключение света и сигнализации
• Гараж: освещение и розетка через реле (при условии допустимой нагрузки)

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• Зажимайте провода плотно, но без перетяжки — повреждение жилы снижает срок службы
• При использовании в сыром помещении убедитесь, что кабель имеет достаточную изоляцию (например, NYM или VVGng)
• Для долговечности используйте только рамки серии Quadro — они точно совпадают по форме и креплениям
• Если планируете подключение к LED-светильникам, учтите, что малая нагрузка может вызывать мерцание — лучше использовать выключатели с минимальной нагрузкой 5 Вт
• Проверяйте посадочный размер: корпус выключателя dis1375022 имеет стандартные габариты, совместимые с большинством монтажных коробок 68x68 мм
