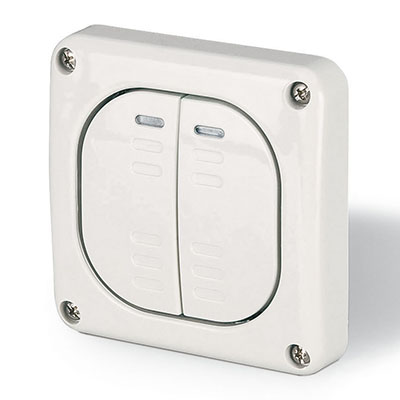

Выключатель однополюсный двухклавишный - DIS1373022 ДКС

Выключатель однополюсный двухклавишный 20А IP66 от DKC (ДКС), артикул dis1373022, предназначен для безопасного управления двумя независимыми нагрузками в условиях повышенной запыленности и влаги. Относится к серии Quadro и совместим с системами монтажа Express и Cosmec.

Назначение и область применения

Этот выключатель используется для включения и отключения двух отдельных электрических цепей - например, освещения и вентиляции, или двух групп светильников. Подходит для установки в помещениях с высокой влажностью или пылью: банях, подвалах, на улице, в промышленных зонах. Благодаря защите IP66, выключатель можно применять там, где возможны сильные брызги воды или прямые струи.

Технические характеристики

• Номинальный ток: 20 А - позволяет коммутировать нагрузки до 4,6 кВт при 230 В
• Номинальное напряжение: 230 В - рассчитан на бытовую и промышленную однофазную сеть
• Количество полюсов: 1 - управляет одной фазой, но имеет две отдельные клавиши
• Количество клавиш: 2 - каждая управляет своей цепью, без взаимного влияния
• Степень защиты: IP66 - полностью герметичен против пыли и устойчив к мощным струям воды
• Тип крепления: винтовое - фиксируется в монтажной коробке болтами
• Способ монтажа: скрытой установки - монтируется в стену, декоративная рамка скрывает механизм
• Способ подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2
• Материал корпуса: термопласт - устойчив к перегреву и механическим повреждениям
• Подсветка: да - клавиши подсвечиваются в темноте для удобства ночного использования
• Возвратно-нажимной: да - клавиши автоматически возвращаются в исходное положение после нажатия
• Цвет: белый, матовая отделка - не бликуют, легко сочетается с другими элементами интерьера
• Декоративное оформление: по эскизу - внешний вид соответствует дизайну серий Express и Cosmec
• Не содержит галогенов - экологически безопасен при горении и утилизации

Совместимость и монтаж

Выключатель однополюсный двухклавишный 20А IP66 совместим с монтажными коробками и рамками систем «Express» и «Cosmec». Монтаж выполняется в подготовленную нишу стены. Кабель подводится через заднюю часть устройства, фиксируется винтовыми зажимами. Для правильной установки используйте монтажную коробку глубиной не менее 40 мм. Убедитесь, что посадочное отверстие соответствует стандартному размеру для серии Quadro - 86×86 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в жилых и промышленных помещениях. Защита IP66 обеспечивает работу даже при прямом воздействии струй воды из любого направления. Материал корпуса - самозатухающий термопласт, не поддерживающий горение. Выключатель не содержит галогенов, что снижает риск образования токсичных веществ при перегреве.

Преимущества

• Две клавиши на одном устройстве экономят место в распределительной коробке
• Подсветка клавиш улучшает видимость в темноте без необходимости дополнительного освещения
• Герметичная конструкция IP66 делает его пригодным для влажных и пыльных сред, где обычные выключатели выходят из строя
• Матовая поверхность не царапается и не теряет внешний вид при частом использовании
• Автоматический возврат клавиш предотвращает случайное длительное включение

Ограничения применения

Выключатель не предназначен для управления нагрузками выше 20 А - превышение вызовет перегрев и выход из строя. Не следует использовать в местах постоянного погружения в воду - IP66 не гарантирует долговременную герметичность при полном погружении. Также не рекомендуется монтировать в условиях температур ниже -25 C или выше +55 C - материал корпуса может стать хрупким или деформироваться.

Примеры использования

• Управление освещением в ванной комнате и вытяжкой
• Контроль двух групп точечных светильников в коридоре
• Включение насоса и нагревателя в котельной
• Работа на производственных участках с высокой запылённостью - например, на деревообрабатывающих станках
• Наружное освещение на территории предприятия с защитой от дождя и песка

Практические советы

• Перед монтажом обязательно отключите питание - даже при скрытой установке есть риск поражения током
• Зажимайте провода плотно, но без перетяжки - ослабленный контакт вызывает нагрев, перетянутый - повреждает медную жилу
• При использовании с системой Express/Cosmec проверьте соответствие размеров рамки - не все модели подходят
• Если выключатель установлен вне помещений, дополнительно уплотните вход кабеля силиконовым герметиком
• Не используйте для управления двигателями с высоким пусковым током - лучше выбрать контактор
• При замене старого выключателя - сверьте сечение проводов: максимум 2,5 мм2
