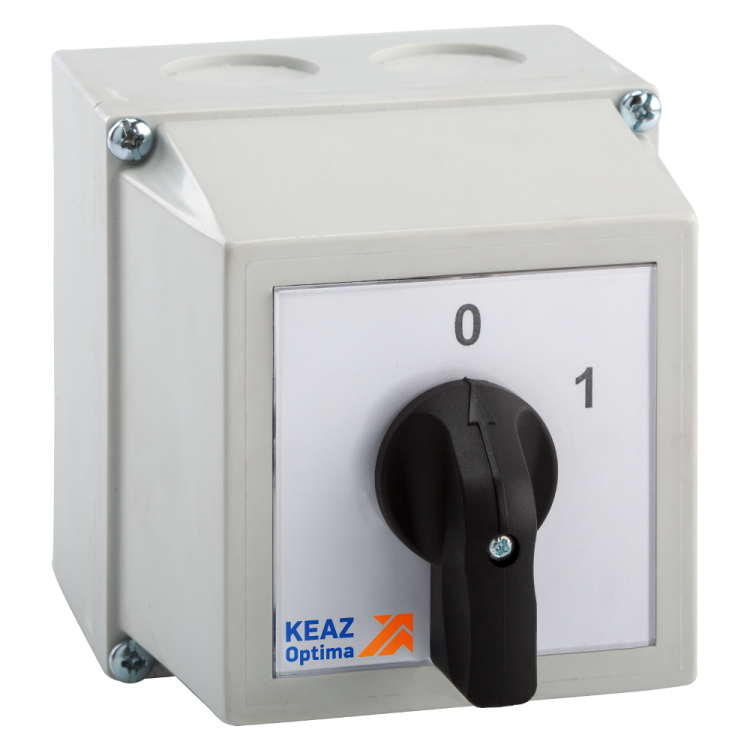

Переключатель кулачковый OptiSwitch 4G16 100 PK R114 КЭАЗ 149127

Переключатель кулачковый 4G16-100-PK-R114 от КЭАЗ - это надёжное устройство для коммутации трёхфазных цепей с возможностью выбора двух рабочих режимов. Устройство предназначено для управления оборудованием в условиях повышенной запылённости и влаги, устанавливается в распределительные щиты и применяется в промышленных системах автоматизации.

Назначение и область применения

Переключатель кулачковый 4G16-100-PK-R114 используется для ручного переключения трёхфазных нагрузок между двумя состояниями: включение/выключение или переключение между двумя источниками питания. Благодаря наличию нейтрального положения, он позволяет безопасно отключить цепь без риска случайного включения. Подходит для управления двигателями, нагревателями, конвейерами, насосами и другим промышленным оборудованием, где требуется механическая коммутация без автоматики.

Технические характеристики

• Номинальный ток: 16 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Максимальное рабочее напряжение: 690 В - допустимо использование в сетях до 690 В переменного тока
• Количество полюсов: 6 - управляет шестью отдельными цепями одновременно, что достаточно для трёхфазной системы с нулём и заземлением
• Количество положений: 2 - два фиксированных положения рукоятки, одно из них - нейтральное (выключенное)
• Контакты: 6 нормально открытых (НО), 0 нормально закрытых (НЗ) - переключает цепи только при активном положении
• Степень защиты: IP65 - полностью защищён от пыли и струй воды с любого направления
• Сечение кабеля: до 6 мм2 - подходит для медных проводов сечением до 6 квадратных миллиметров
• Габариты передней панели: 100×100 мм - совместим со стандартными отверстиями в щитах
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C в помещениях с умеренной влажностью
• Тип подключения: винтовой - надёжное соединение без пайки
• Способ монтажа: монтажная плата - крепится через отверстия в стенке щита
• Комплект: устройство уже собрано в герметичный корпус - не требует сборки

Совместимость и монтаж

Переключатель кулачковый 4G16-100-PK-R114 устанавливается в распределительный щит через круглое отверстие диаметром 92–95 мм (по габаритам 100×100 мм). Монтаж выполняется с помощью крепёжных лапок на задней стороне устройства. Для подключения используйте винтовые зажимы - затягивайте кабель усилием 0,5–0,7 Нм, чтобы не повредить контактные площадки. Убедитесь, что кабель имеет жилы из меди, сечением не более 6 мм2. Перед монтажом отключите питание и проверьте отсутствие напряжения.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ3424-068-05758109-2012. Конструкция обеспечивает электробезопасность: изолирующие элементы предотвращают доступ к токоведущим частям при работающем устройстве. IP65 защищает от внешних воздействий, снижая риск короткого замыкания из-за пыли или брызг. Работа с переключателем должна осуществляться только обученным персоналом в соответствии с правилами безопасности.

Преимущества

• Высокая степень защиты IP65 - работает в сложных условиях: цехах, на улице, в местах с высокой запылённостью
• Наличие нейтрального положения - исключает случайное включение оборудования
• Шестиполюсная конструкция - позволяет управлять всей трёхфазной системой одним движением
• Жёсткий металлический корпус - устойчив к механическим повреждениям
• Совместимость с типовыми щитами - легко заменяет аналоги других производителей

Ограничения применения

• Не предназначен для частого включения-выключения - не рассчитан на интенсивную коммутацию (например, более 10 раз в час)
• Не подходит для работы в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам
• Отсутствие НЗ контактов - нельзя использовать для функций блокировки или сигнализации, требующих замыкания при отключении
• Не рекомендован для установки в условиях постоянного прямого попадания дождя - IP65 не гарантирует долговременную защиту при погружении

Примеры использования

• Переключение между основным и резервным питанием станка
• Ручное управление работой конвейера: “работа” / “останов”
• Отключение группы тепловых нагревателей в сушильной камере
• Выбор режима работы насосной станции: “нормальный” / “обслуживание”

Практические советы

• При выборе места установки учтите доступ к рукоятке - она должна быть легко видима и доступна для оператора
• Обязательно пометьте положения рукоятки: “Вкл”, “Выкл”. Это снижает риск ошибок при обслуживании
• Проверяйте состояние контактов каждые 6 месяцев - особенно при работе с индуктивными нагрузками
• Если нужна защита от несанкционированного включения - используйте замок на рукоятке (не входит в комплект)
• Для подключения многожильных кабелей используйте наконечники - они увеличат срок службы контактов
