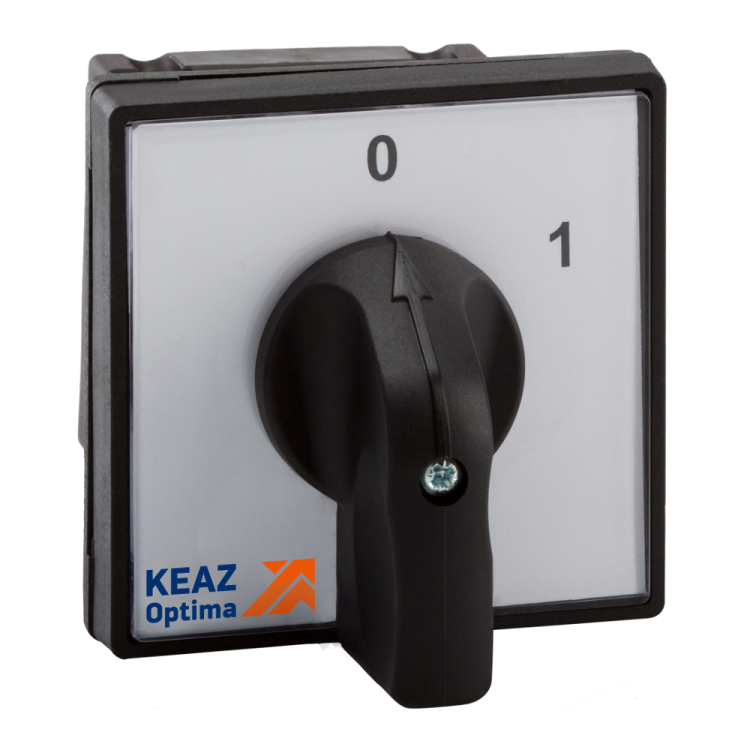

Переключатель кулачковый OptiSwitch 4G16 51 U R114 КЭАЗ 149461

Переключатель кулачковый 4G16-51-U-R114 от КЭАЗ - компактное встраиваемое устройство с поворотной рукояткой и трёхпозиционным управлением, предназначенное для коммутации цепей переменного и постоянного тока до 16 А. Модель из серии OptiSwitch 4G подходит для установки на монтажную плату и используется в системах управления оборудованием, где требуется надёжное переключение с нейтральным положением.

Назначение и область применения

Переключатель кулачковый 4G16-51-U-R114 применяется для ручного управления электрическими цепями: включения, выключения и перевода в нейтральное состояние. Подходит для контроля двигателей, нагревательных элементов, светильников и других нагрузок в промышленном оборудовании. Часто устанавливается в щитах управления станков, конвейеров, насосных систем и автоматических линий.

Технические характеристики

• Номинальный ток: 16 А - способен безопасно коммутировать нагрузки до этого значения
• Максимальное рабочее напряжение: 690 В - работает как в сетях переменного, так и постоянного тока
• Число полюсов: 1 - управляет одной электрической цепью
• Число положений: 3 - включено, выключено, нейтральное (с возможностью фиксации в каждом)
• Род тока: AC/DC - совместим с любыми типами тока
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм
• Способ монтажа: на монтажную плату - крепится через отверстия в панели
• Размер передней панели: 64×64 мм - соответствует стандартному габариту для встраивания
• Максимальное сечение кабеля: 6 мм2 - позволяет подключить провода до этой величины
• Тип подключения: винтовой - надёжное соединение без пайки
• Количество нормально открытых (НО) контактов: 2 - два размыкающих контакта для управления
• Климатическое исполнение: У3 - рассчитан на работу в помещениях с умеренным климатом
• Нормативный документ: ТУ3424-068-05758109-2012 - сертифицирован по российскому техническому регламенту

Совместимость и монтаж

Переключатель кулачковый 4G16-51-U-R114 устанавливается в панель с отверстием 64×64 мм. Для монтажа используются крепёжные лапки на корпусе. Подключение осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 6 мм2. Перед установкой проверьте соответствие диаметра отверстия в панели и габарита устройства. Устройство не требует специальных инструментов - достаточно отвёртки и тестера для проверки целостности цепи после подключения.

Безопасность и стандарты

Изделие имеет степень защиты IP44, что обеспечивает защиту от попадания капель воды и сторонних предметов. Соответствует требованиям ТУ3424-068-05758109-2012. Применяется в условиях, исключающих воздействие агрессивных сред, паров кислот и масел. Не предназначена для работы во взрывоопасных зонах.

Преимущества

• Наличие нейтрального положения - позволяет полностью отключить цепь без риска случайного включения
• Поворотная рукоятка - удобна для операторского управления, легко фиксируется в нужном положении
• Компактный форм-фактор - экономит место в распределительных шкафах
• Высокая механическая прочность - корпус выполнен из ударопрочного пластика, контактная группа надёжна
• Совместимость с AC/DC - универсальность для различных типов оборудования

Ограничения применения

• Не подходит для установки в условиях повышенной влажности, прямого полива или на улице - IP44 недостаточно для внешнего монтажа
• Запрещено применять при температуре ниже -25 C и выше +40 C - климатическое исполнение У3 ограничивает диапазон
• Не предназначен для частого переключения (более 100 раз в час) - риск быстрого износа контактов
• Не используйте с нагрузками свыше 16 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Ручное управление питанием двигателя конвейера: вкл - работа, нейтральное - останов, выкл - аварийное отключение
• Выбор режима работы термической печи: нагрев / выдержка / отключение
• Переключение между основным и резервным источником питания в малых системах
• Локальный запуск/останов насоса в системе водоснабжения

Практические советы

• При монтаже на монтажную плату убедитесь, что отверстие точно соответствует 64×64 мм - иначе возникнет люфт или давление на корпус
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает изоляцию провода
• Для долгой службы периодически осматривайте контакты на окисление - особенно при работе с высокими токами
• Если требуется защита от случайного включения - используйте крышку или замок на рукоятке (не входят в комплект)
• Переключатель 4G16-51-U-R114 от КЭAZ совместим с другими изделиями серии OptiSwitch 4G - можно собирать унифицированные панели управления
