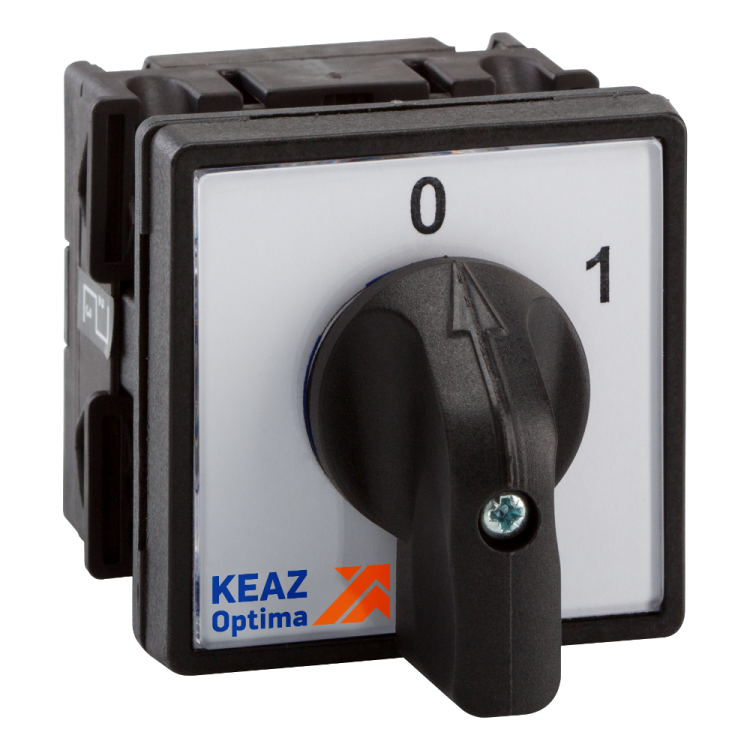

Переключатель кулачковый OptiSwitch 4G10 51 U S1 R014 КЭАЗ 218338

Переключатель кулачковый OptiSwitch 4G10-51-U-S1-R014 от КЭАЗ - компактное встраиваемое устройство с трёхпозиционной поворотной рукояткой и нейтральным положением, предназначенное для коммутации цепей переменного и постоянного тока до 10 А. Подходит для установки на панели оборудования, где требуется надёжное управление нагрузкой с возможностью отключения.

Назначение и область применения

Переключатель кулачковый OptiSwitch 4G10-51-U-S1-R014 используется для ручного управления электрическими цепями в условиях, требующих чёткого выделения трёх состояний: «включено», «выключено» (нейтральное положение) и «включено в другую конфигурацию». Применяется в системах автоматизации, пультах управления, тестовых стендах, малых станках и распределительных щитах. Благодаря наличию нейтрального положения, обеспечивает безопасную остановку оборудования без случайного включения.

Технические характеристики

• Тип: кулачковый переключатель с механическим приводом
• Число положений: 3 (включает нейтральное)
• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В AC / DC
• Род тока: переменный и постоянный (AC/DC)
• Количество полюсов: 1
• Контакты: 2 нормально замкнутых (НО), 0 нормально открытых (НЗ)
• Максимальное сечение кабеля: 2,5 мм2
• Способ подключения: винтовые зажимы
• Степень защиты: IP65 (полная защита от пыли и струй воды)
• Климатическое исполнение: У3 (для умеренного климата, температурный диапазон –25…+40 C)
• Габариты передней панели: 48×48 мм
• Тип рукоятки: поворотная, с фиксацией в каждом положении
• Конструкция: встраиваемое устройство
• Уплотнительная муфта: есть - обеспечивает герметичность при монтаже в панель

Совместимость и монтаж

Переключатель кулачковый OptiSwitch 4G10-51-U-S1-R014 рассчитан на монтаж через круглое отверстие 48 мм в панели. Уплотнительная муфта позволяет добиться степени защиты IP65 даже при установке в металлические или пластиковые корпуса. Монтаж выполняется с помощью фланца и гайки - устройство фиксируется с тыльной стороны панели. Совместим со всеми типами панелей, соответствующих стандартному размеру 48×48 мм. Для подключения используйте провода сечением до 2,5 мм2 - зачистка жил должна быть точной, чтобы избежать плохого контакта.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ3424-068-05758109-2012. Конструкция обеспечивает безопасную работу при напряжениях до 690 В. Отсутствие НЗ-контактов исключает возможность самопроизвольного включения при отключённом состоянии. IP65 и уплотнительная муфта снижают риск пробоя из-за попадания влаги или пыли. Климатическое исполнение У3 гарантирует работоспособность в помещениях с контролируемой средой - не предназначено для улицы или сырых цехов без дополнительной защиты.

Преимущества

• Наличие нейтрального положения - удобно для безопасной остановки оборудования
• Высокая степень защиты IP65 - подходит для загрязнённых и влажных помещений
• Фиксация в каждом положении - предотвращает случайные переключения
• Поддержка AC/DC - универсальность для разных типов цепей
• Компактный форм-фактор 48×48 мм - легко интегрируется в стандартные панели
• Винтовое подключение - надёжное и проверенное решение для многократных подключений

Ограничения применения

• Не предназначен для работы при температурах ниже –25 C или выше +40 C - не подходит для холодных складов или нагреваемых печей
• Только один полюс - нельзя использовать для коммутации трёхфазных сетей без внешних решений
• Отсутствие НЗ-контактов - не подходит для схем, требующих аварийного замыкания
• Не имеет световой индикации - необходимо использовать внешние индикаторы для контроля состояния
• Максимальное сечение кабеля 2,5 мм2 - не допускается подключение более толстых проводов

Примеры использования

• Управление питанием однофазного двигателя с функцией «вкл–остановить–вкл в обратном направлении»
• Выбор режима работы станка: «ручной», «выключено», «автоматический»
• Локальный переключатель питания в пульте управления конвейера
• Тестовый переключатель в лаборатории для подачи напряжения на исследуемую цепь

Практические советы

• При монтаже в панель обязательно используйте уплотнительную муфту - она обеспечивает IP65, и её пропускание снижает защиту устройства
• Проверьте посадочный диаметр отверстия - он должен точно совпадать с 48 мм; слишком большое отверстие нарушит герметичность
• Не затягивайте винты чрезмерно - это может повредить контактные площадки внутри корпуса
• Для длительной эксплуатации рекомендуется периодически осматривать контакты на окисление - особенно в условиях повышенной влажности
• Если нужна индикация состояния, подключите параллельно светодиодный индикатор через подходящий резистор
• Переключатель OptiSwitch 4G10-51-U-S1-R014 от КЭАЗ - часть серии OptiSwitch 4G, которая стандартизирована для быстрой замены аналогичных моделей
