Переключатель кулачковый OptiSwitch 4G10 90 U R014 КЭАЗ 140902

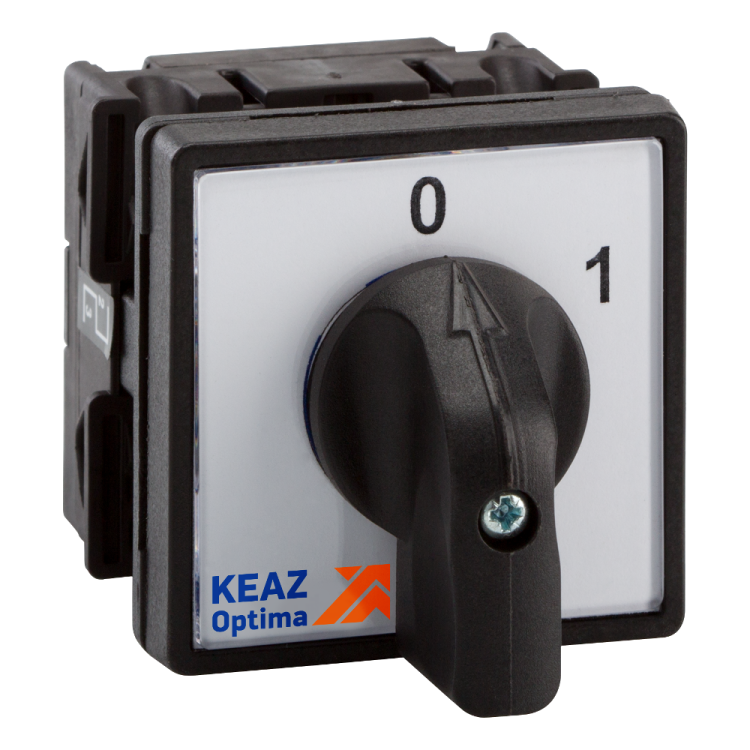

Переключатель кулачковый 4G10-90-U-R014 от КЭАЗ Optima - компактное встраиваемое устройство с поворотной рукояткой и нейтральным положением, предназначенное для управления однополюсными цепями переменного и постоянного тока до 10 А. Артикул 140902 относится к серии OptiSwitch 4G и подходит для установки на монтажную плату в распределительных щитах.

Назначение и область применения

Переключатель кулачковый 4G10-90-U-R014 используется для ручного включения и выключения однополюсных электрических цепей. Благодаря наличию нейтрального положения, он позволяет полностью отключить нагрузку без риска случайного включения. Применяется в системах автоматизации, управляемых станках, конвейерах, осветительных контурах и других устройствах, где требуется надёжное механическое переключение.

Технические характеристики

• Тип: кулачковый переключатель
• Число положений: 2 (включено / выключено + нейтральное)
• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В переменного тока, 440 В постоянного тока
• Род тока: AC/DC
• Количество полюсов: 1
• Контакты: 1 нормально открытый (НО), 0 нормально закрытых (НЗ)
• Способ монтажа: на монтажную плату
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP44 (защита от предметов >1 мм и брызг воды)
• Климатическое исполнение: У3 (для умеренного климата, температурный диапазон –25…+40 C)
• Габариты передней панели: 48×48 мм
• Рукоятка: поворотная, с фиксацией в двух положениях
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G10-90-U-R014 рассчитан на установку в панель с отверстием 48×48 мм. Монтаж осуществляется через защёлки на корпусе - устройство вставляется в подготовленное отверстие и фиксируется сзади. Подключение проводов - винтовое, допускает кабели сечением до 2,5 мм2. Для обеспечения надёжного контакта рекомендуется использовать жилы с наконечниками. Устройство совместимо со всеми элементами серии OptiSwitch 4G, что позволяет собирать модульные решения.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP44 предотвращает попадание инструментов, проводов и брызг воды внутрь механизма, что делает его безопасным для использования в условиях повышенной влажности или пыли. Конструкция исключает самопроизвольное переключение благодаря механической фиксации рукоятки. Не предназначен для работы в взрывоопасных средах.

Преимущества

• Наличие нейтрального положения обеспечивает полное отключение цепи - удобно для обслуживания и ремонта
• Компактный форм-фактор (48×48 мм) экономит место в шкафах
• Винтовые зажимы обеспечивают надёжное соединение даже при многократном подключении
• Совместимость с серийной линейкой OptiSwitch 4G упрощает замену и сборку
• Выдерживает как переменный, так и постоянный ток - универсальность для различных задач

Ограничения применения

• Не предназначен для токов выше 10 А - превышение вызывает перегрев и выход из строя
• IP44 недостаточно для помещений с постоянным воздействием струй воды или погружением
• Отсутствие НЗ контактов ограничивает применение в схемах, требующих замыкания при отключении
• Не подходит для частого переключения более 1000 раз в час - высокая механическая нагрузка снижает срок службы
• Климатическое исполнение У3 не гарантирует работу при температурах ниже –25 C или выше +40 C

Примеры использования

• Ручное включение/выключение насоса в системе водоснабжения
• Отключение питания пневматического клапана при техобслуживании
• Выбор режима работы станка: “работа” / “останов” / “нейтраль”
• Локальный контроль освещения в цеховой зоне
• Аварийное отключение маломощного нагревателя

Практические советы

• При монтаже проверьте глубину отверстия - корпус имеет фиксаторы, которые должны плотно защёлкнуться
• Используйте наконечники на проводах сечением 1–2,5 мм2 для лучшего контакта и долговечности
• Не затягивайте винты слишком сильно - это может повредить пластиковую часть зажима
• При использовании в цепях с индуктивной нагрузкой (например, катушки, двигатели) убедитесь, что ток не превышает 10 А - возможна дуга при отключении
• Для длительной эксплуатации в пыльных помещениях рекомендуется периодическая проверка состояния контактов
• Артикул 140902 - точный идентификатор для заказа запасных частей; сохраняйте его при замене
