Переключатель OptiSwitch 4G16-91-U-S25| 290836 | КЭАЗ

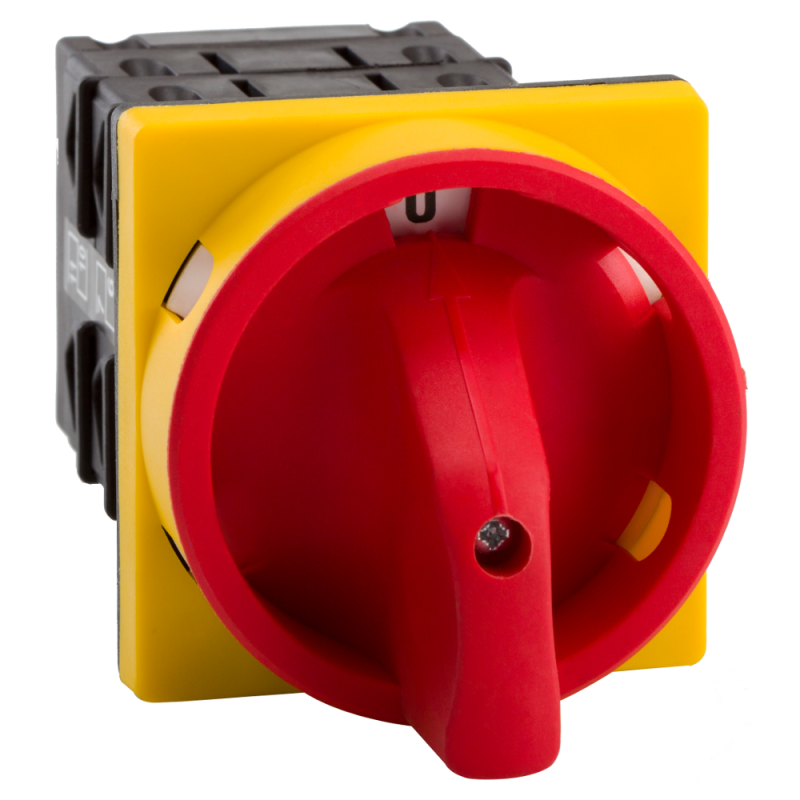

Переключатель 4G16-91-U-S25 от КЭАЗ - это кулачковый переключатель серии OptiSwitch 4G, предназначенный для ручной коммутации двухполюсных цепей переменного тока до 690 В и 16 А. Устройство имеет нейтральное положение и монтируется на монтажную плату, что делает его удобным для сборки панелей управления в промышленном оборудовании.

Назначение и область применения

Переключатель 4G16-91-U-S25 используется для ручного включения/выключения и переключения электрических цепей. Подходит для задач, где требуется надёжное механическое управление: запуск/остановка двигателей, переключение режимов работы оборудования, управление нагревательными элементами. Часто применяется в пультах управления станков, конвейеров, систем автоматизации и распределительных щитах.

Технические характеристики

• Тип: кулачковый переключатель
• Номинальный ток: 16 А
• Максимальное рабочее напряжение (переменный ток): 690 В
• Число полюсов: 2
• Тип управления: поворотная рукоятка
• Количество положений: 2 (с нейтральным положением между ними)
• Степень защиты: IP44 (защита от предметов более 1 мм и брызг воды со всех сторон)
• Способ монтажа: на монтажную плату (панель)
• Габариты передней панели: 64×64 мм
• Количество вспомогательных контактов: 0
• Серия: OptiSwitch 4G
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель 4G16-91-U-S25 устанавливается в панель через прямоугольное отверстие 64×64 мм. Монтаж осуществляется с помощью фиксирующих зажимов с тыльной стороны корпуса. Для правильной установки необходимо обеспечить доступ к задней части устройства. Поскольку вспомогательные контакты отсутствуют, устройство не подходит для сигнализации состояния или удалённого контроля. Переключатель совместим с другими компонентами серии OptiSwitch 4G, но требует отдельного места в панели из-за отсутствия модульной системы DIN-рейки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP44 позволяет использовать переключатель 4G16-91-U-S25 в помещениях с повышенной влажностью, пылью или возможностью попадания брызг. Однако он не предназначен для эксплуатации в условиях прямого воздействия воды, паровой среды или агрессивных химических веществ. Напряжение выше 690 В или ток свыше 16 А недопустимы - это может вызвать оплавление контактов и выход из строя.

Преимущества

• Надёжная механическая конструкция с долгим сроком службы благодаря качественным контактам и прочному корпусу
• Нейтральное положение исключает случайное включение - безопасно при обслуживании
• Защита IP44 снижает риск отказа в сложных условиях производства
• Фиксированный размер 64×64 мм обеспечивает стандартизацию при проектировании панелей
• Высокая устойчивость к вибрациям - подходит для тяжёлых условий эксплуатации

Ограничения применения

• Не подходит для автоматического управления - отсутствуют вспомогательные контакты
• Нельзя использовать в цепях постоянного тока выше 440 В - серия OptiSwitch 4G рассчитана на переменный ток
• Запрещено применять в взрывоопасных зонах - нет соответствующего взрывозащищённого исполнения
• Не рекомендован для частого переключения (более 10–15 раз в минуту) - высокий износ контактов
• Требуется ручное управление; нельзя заменить на кнопку или тумблер без изменения функционала

Примеры использования

• Ручное переключение между двумя источниками питания в резервной системе
• Управление направлением вращения двигателя (вперёд/назад) с нейтральной позицией для остановки
• Активация/деактивация нагревательного контура в термической установке
• Выбор режима работы конвейера: работа / остановка
• Локальный выключатель на станке для быстрого отключения при аварии

Практические советы

• При монтаже проверьте точность выреза отверстия - размер 64×64 мм должен точно соответствовать габаритам переключателя 4G16-91-U-S25
• Не затягивайте фиксирующие болты слишком сильно - это может деформировать пластиковую рамку
• При использовании в пыльных средах регулярно осматривайте поверхность рукоятки и уплотнители - они обеспечивают степень защиты IP44
• Если нужна сигнализация положения, используйте внешние индикаторы - сам переключатель не имеет встроенных контактов для этого
• Для длительной эксплуатации выбирайте место с минимальным уровнем вибраций и температурой ниже +40 C
