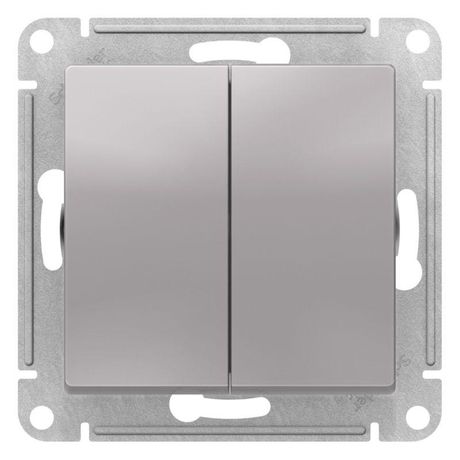

Переключатель перекрестный 2-кл. AtlasDesign 2хсх.7 10АХ механизм алюм. SE ATN000373 APC

Переключатель перекрестный 2-клавишный Systeme Electric артикула atn000373 - это надёжный механизм для управления освещением из трёх и более мест, подходящий для скрытой установки в жилых и коммерческих помещениях. Механизм выполнен в сериях AtlasDesign, совместим с классическими рамками и обеспечивает долгую службу даже при частом использовании.

Назначение и область применения

Переключатель перекрестный 2-клавишный Systeme Electric используется в схемах управления светом с трёх и более точек - например, в длинных коридорах, многоэтажных домах, лестницах или больших залах. Каждая клавиша работает как самостоятельный перекрёстный контакт, что позволяет реализовать сложные сценарии включения/выключения. Подходит для бытовых и офисных систем освещения, где требуется гибкий контроль.

Технические характеристики

• Номинальное напряжение: 220 В (работает в сетях до 250 В)
• Номинальный ток: 10 А
• Количество клавиш: 2 (каждая - перекрёстный тип, схема 7)
• Способ монтажа: скрытый (встраивается в стенную коробку)
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Габариты: 71×71×40 мм
• Материал корпуса: термопласт (ABS-пластик)
• Цвет лицевой части: алюминиевый (металлический оттенок)
• Тип крепления: винтовое, с усиленными монтажными лапками
• Подсветка: не предусмотрена
• Состав: не содержит галогенов

Совместимость и монтаж

Механизм designed для установки в стандартные монтажные коробки глубиной от 40 мм. Совместим со всеми рамками серии AtlasDesign и другими изделиями, соответствующими европейскому формату 71×71 мм. Для монтажа используются два винта на боковых лапках - они плотно фиксируют устройство в коробке, предотвращая люфт. Перед установкой проверьте соответствие диаметра отверстия в стене и глубины коробки. Не требует специальных инструментов - достаточно отвёртки и тестера для проверки фазы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней проводки. IP20 исключает использование во влажных помещениях (ванна, баня, улица). Наличие защитной крышки снижает риск случайного контакта с токоведущими частями после установки. Материал корпуса самозагасающий, не поддерживает горение. Галогены отсутствуют - материал безопасен при возгорании и экологичен.

Преимущества

• Усиленные монтажные лапки обеспечивают прочную фиксацию - не расшатывается при частом использовании
• ABS-пластик устойчив к царапинам и выцветанию под UV-светом - сохраняет внешний вид годами
• Алюминиевый цвет гармонирует с современными интерьерами и рамками других брендов
• Два независимых перекрёстных канала позволяют управлять двумя группами светильников одновременно
• Произведён в рамках системы AtlasDesign - гарантия совместимости с другими элементами этой серии

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от брызг и пара
• Не имеет подсветки - в темноте сложно найти клавишу; можно использовать отдельные световые указатели
• Не подходит для нагрузок выше 10 А - нельзя подключать мощные нагреватели, насосы или оборудование свыше 2,2 кВт
• Требует наличия двух перекрёстных и двух проходных переключателей в схеме - не заменяет обычный одноклавишный

Примеры использования

• Управление светом в длинном коридоре: три точки - вход, середина, выход
• Освещение лестницы между этажами: включение снизу, переключение на промежуточной площадке, выключение наверху
• Зональное управление в большом зале: две группы светильников (центральные и прикроватные) управляются параллельно через один механизм

Практические советы

• При сборке схемы используйте маркировку проводов - перекрёстные схемы легко запутать без пометок
• Проверяйте посадочные размеры перед покупкой: 71×71 мм - стандарт, но старые коробки могут иметь меньший размер
• Если нужна подсветка - выбирайте рамку с LED-индикацией, так как сам механизм её не имеет
• Не затягивайте винты слишком сильно - пластик может треснуть
• Этот механизм - часть серии AtlasDesign; лучше сочетать его с аналогичными выключателями и розетками этой же серии для единого дизайна
