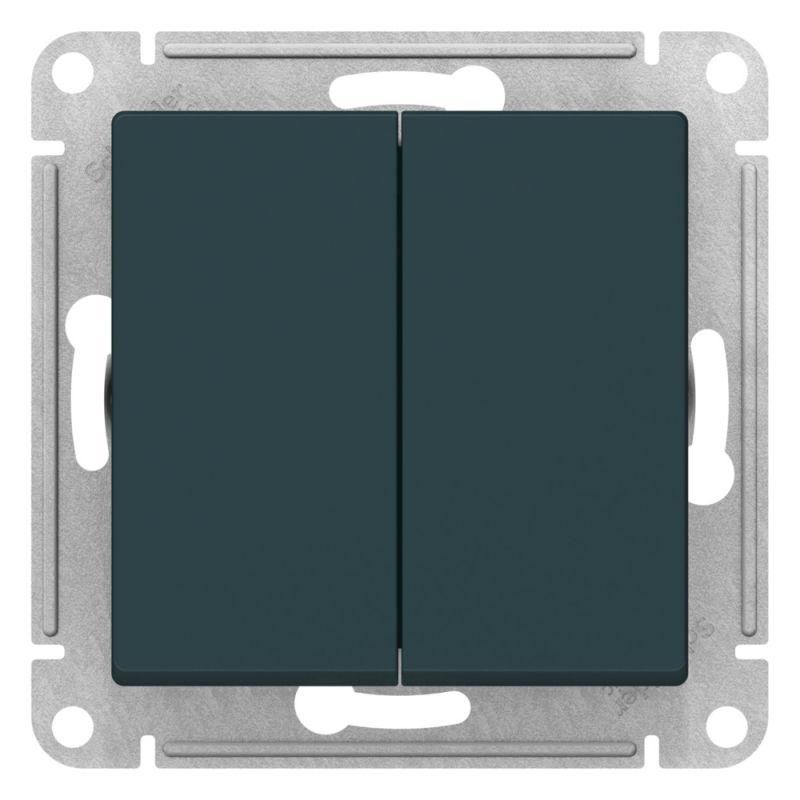

Переключатель перекрестный 2-кл. AtlasDesign 2хсх.7 10АХ механизм изумруд. SE ATN000873 APC

Переключатель перекрестный 2-клавишный Systeme Electric артикула atn000873 - это надежный механизм для управления освещением из трех и более мест, выполненный в стильном зеленом исполнении. Подходит для скрытой установки в бытовых и коммерческих сетях 220–250 В.

Назначение и область применения

Переключатель перекрестный 2-клавишный Systeme Electric используется в схемах управления светом с тремя и более точками включения - например, в длинных коридорах, лестницах, спальнях с двумя входами или больших помещениях. Каждая клавиша работает как самостоятельный переключатель, позволяя управлять одной нагрузкой с нескольких мест одновременно. Применяется в жилых домах, офисах, гостиницах и общественных зданиях.

Технические характеристики

• Номинальное напряжение: 220 В (совместим с сетями до 250 В)
• Номинальный ток: 10 А
• Тип управления: двухклавишный механический переключатель
• Способ монтажа: скрытый (встраиваемый в стену)
• Степень защиты: IP20 - защищает от контакта с пальцами, не защищен от воды
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: изумрудный (зеленый)
• Габариты: 71×71×40 мм
• Тип крепления: винтовое крепление к монтажной коробке
• Подсветка: не предусмотрена
• Состав: не содержит галогены

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной не менее 40 мм. Для установки требуется предварительно смонтированная рамка серии AtlasDesign. Механизм фиксируется в коробке с помощью четырех усиленных винтовых лапок - они обеспечивают плотную посадку даже в слегка поврежденных или расширенных отверстиях. Переключатель не предназначен для открытой установки. Не требует специальных инструментов - достаточно отвертки. Обязательно отключите питание перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электропроводки. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не предназначено для влажных помещений (ванна, баня, бассейн). Напряжение 220 В и ток 10 А допускают управление нагрузкой до 2,2 кВт - например, несколькими LED-светильниками или люстрой среднего размера.

Преимущества

• Усиленные монтажные лапки снижают риск проворачивания и ослабления крепления со временем
• ABS-пластик устойчив к царапинам, выгоранию и механическому воздействию
• Цвет “изумруд” легко сочетается с современной декоративной фурнитурой
• Совместим с серийным решением AtlasDesign - позволяет собирать единый дизайн всей системы
• Отсутствие подсветки исключает паразитные токи и помехи в чувствительных схемах

Ограничения применения

• Не применяется во влажных и пыльных помещениях - степень защиты IP20 недостаточна
• Не поддерживает автоматическое управление - только ручное включение/выключение
• Не имеет светодиодной индикации состояния - невозможно определить положение клавиш в темноте
• Требует наличия совместимой рамки AtlasDesign; не устанавливается в обычные пластиковые или металлические коробки без рамы
• Не рассчитан на работу с высокочастотными нагрузками (например, диммерами или ЭПРА)

Примеры использования

• Управление светом в длинном коридоре: три точки - вход, середина, выход
• Освещение лестницы между этажами: внизу, на площадке, наверху
• Спальня с двумя входами: у двери и у кровати
• Общий свет в большой комнате с несколькими проходами

Практические советы

• При замене старого переключателя проверьте соответствие схемы подключения - перекрестный переключатель всегда находится между двумя проходными
• Убедитесь, что монтажная коробка имеет достаточную глубину (минимум 40 мм) и соответствует формату 71×71 мм
• Не используйте этот механизм как проходной - он отличается от них конструкцией контактов
• Для удобства обслуживания рекомендуется использовать рамки AtlasDesign с маркировкой - так легче найти нужный переключатель
• При сборке схемы с тремя точками управления вам потребуется два проходных и один перекрестный переключатель - система atn000873 выполняет именно роль последнего
